Kapitel 2. Installation
2.5.6c Installationen gerader Traverse (Abstand> 305 mm/12 in.)
(Fosts.)
4. Drehen Sie den Bügel, bis er sich in einer horizontalen Position auf der
gegenüberliegenden Seite des Rohres aus der zuvor installierten
Spannvorrichtung wie unten gezeigt befindet Abbildung 38.

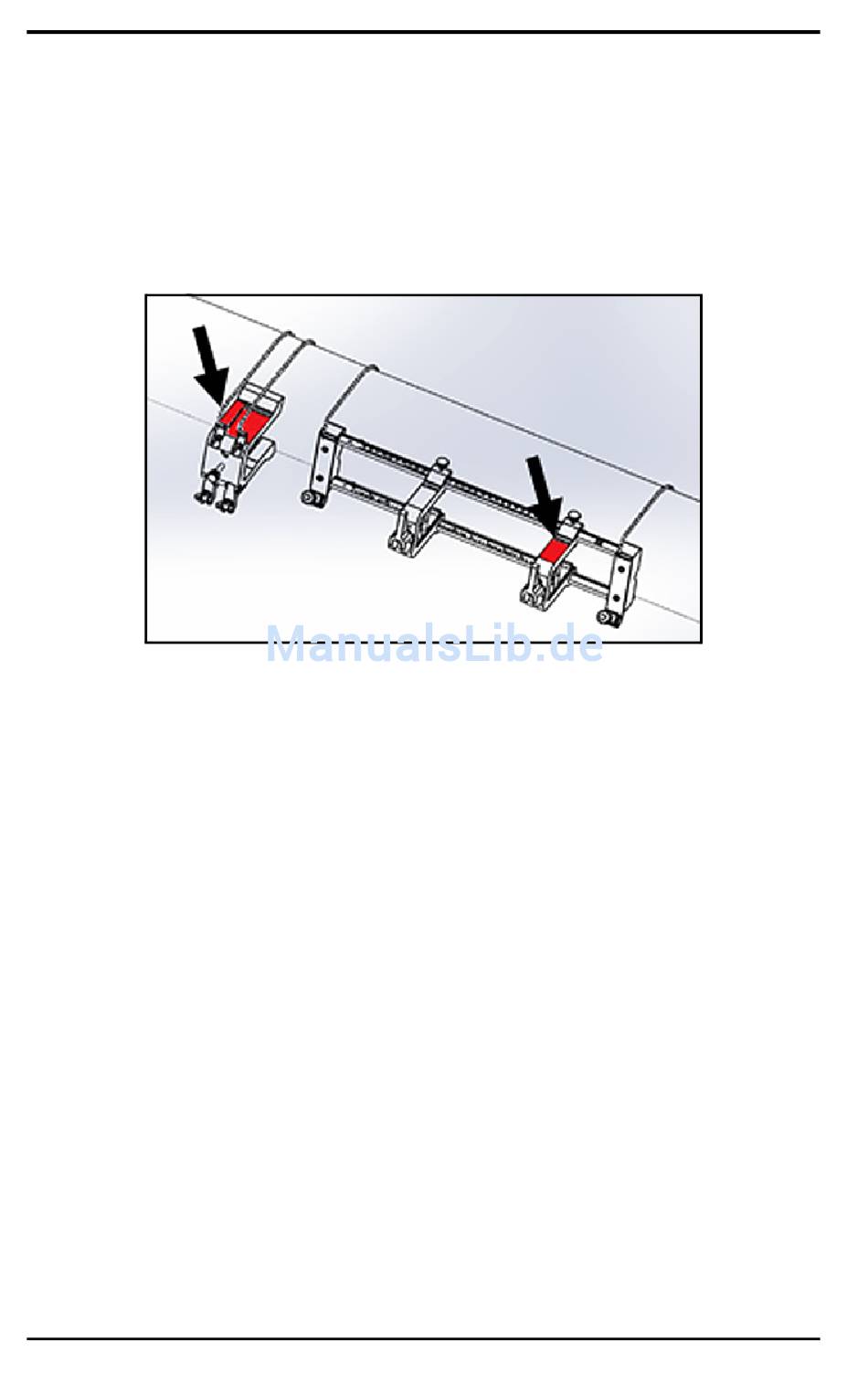

Abbildung 38: In die horizontale Position gedrehter Bügel
5. Stellen Sie sicher, dass die Oberseiten der Bügelhalterung und die
feststehende Spannvorrichtungshalterung genau in der gleichen
horizontalen Ebene liegen (siehe Abbildung 38 oben).
