2.6.2 Anschluss der Wandler
Um die Wandler zu verbinden, siehe Abbildung 45 unten und gehen Sie wie folgt
vor:
1.
Verbinden Sie die Kabel von jedem der Wandler mit dem Sender:
a.
Verbinden Sie das Wandlerkabel mit dem Etikett OBEN auf dem
Kabelstecker mit dem Senderanschluss mit der Bezeichnung OBEN .
b. Verbinden Sie das Wandlerkabel mit dem Etikett DN auf dem
Kabelstecker mit dem Senderanschluss mit der Bezeichnung DN .
2.
Wenn Ihr Sender für zwei Kanäle konfiguriert ist, schließen Sie das zweite
Wandlerpaar an, indem Sie den obigen Schritt wiederholen.
3.
Konfigurieren Sie den Sender richtig, damit er mit Ihrem spezifischen
Wandlertyp ordnungsgemäß arbeitet. Sehen „Die Programmierung der
Wandlerparameter" auf Seite 67 Anweisungen.
Wichtig:
Achten Sie darauf, die Kabelstecker direkt in die Senderanschlüsse
einsetzen, um zu vermeiden, dass die Anschlüsse beschädigt werden.
®
TransPort
PT900 Benutzerhandbuch

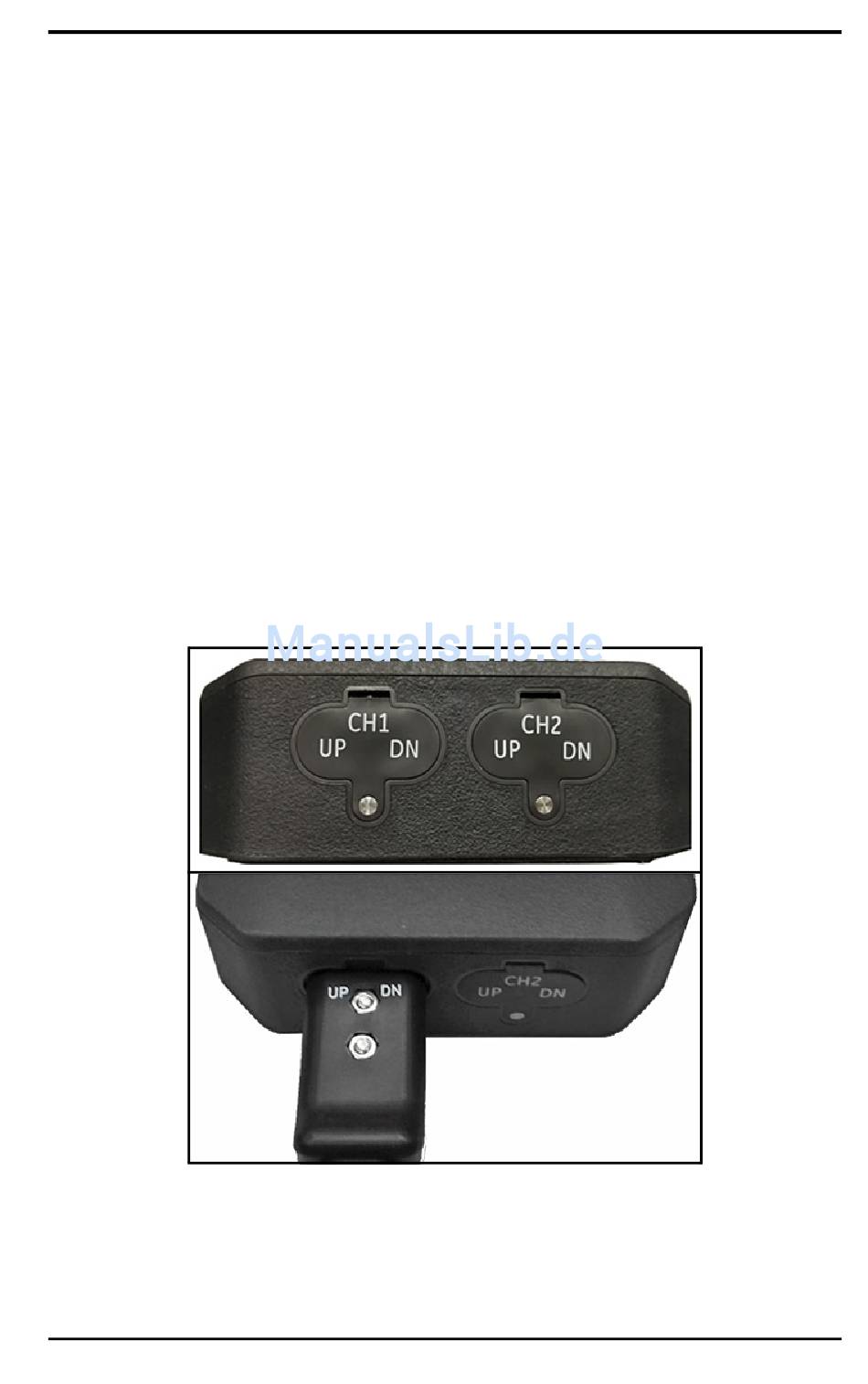

Abbildung 45: Wandleranschlüsse (unten)
Kapitel 2. Installation
35
