Kapitel 2. Installation
2.5.3 Montage der Clamp-On-Befestigung (Forts.)
5.
Stellen Sie sicher, dass das Rohr im kleinen Ausschnitt auf der Unterseite
der Endstücke (siehe Abbildung 12 unten) ruht. Achten Sie auch darauf,
dass die Skalenmarkierungen auf der Schienestange der
Clamp-On-Befestigung einfach abgelesen werden kann, nachdem die
Installation abgeschlossen worden ist.
6.
Um eine Kette um das Rohr zu installieren, siehe Abbildung 13 auf
Seite 13 und führen Sie die folgenden Schritte aus:
a.
Identifizieren Sie den Kettenschraubmechanismus, das
Endeflachstück und den Kettenschlitz auf dem
Spannvorrichtungsendstück nahe des Referenzrohrfittings.
b. Lösen Sie den Kettenschraubenmechanismus, dann wickeln Sie die
MetallKette vollständig um das Rohr.
c.
Drücken Sie auf die Oberseite des Kettenschraubenmechanismus und
halten Sie ihn nach unten. Dann ziehen Sie die Kette, so dass sie um
das Rohr herum locker ist und schieben Sie die Kette in den kleinen
Schlitz, der sich auf der gegenüberliegenden Seite des Endstücks vom
Kettenschraubmechanismus befindet.
d. Lassen Sie die Kettenschraubenmechanismus frei und ziehen Sie ihn
gerade genug fest, um jegliches Spiel in der Kette zu entfernen.
12
Schlitz

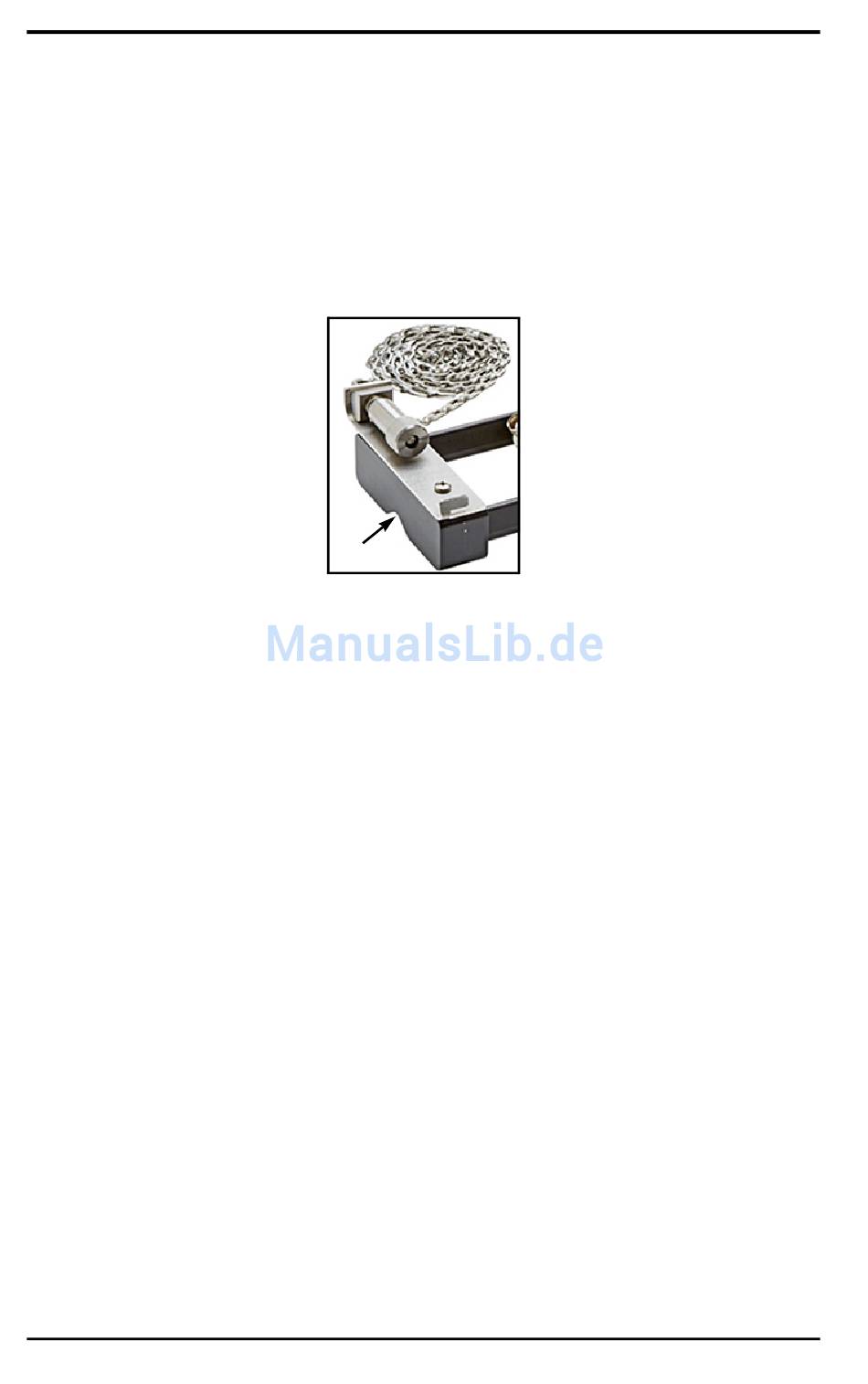

Abbildung 12: Ausschnittschlitz
®
TransPort
PT900 Benutzerhandbuch
