Kapitel 2. Installation
2.5.4 Überprüfen der Transducer-Halter
Vor der Installation der Wandler in die Clamp-on-Befestigung, muss ein
Wandlerhalter an jedem Wandler angeschlossen werden. Ein Wandlerhalter wird
auf jeden Wandler von GE vor dem Versand installiert. Stellen Sie sicher, dass die
Halter in Ihren Wandlern bereits installiert sind und dass sie sicher sind. Wenn ja,
können Sie diesen Abschnitt überspringen.
Eine komplette Wandlerzusammenbau umfasst die folgenden Komponenten:
•
Klemmhalter:
•
Wandlerhalter: Semipermanent
•
Halter:
Vor der Montage wird der Wandler in den Wandlerhalter instaliert
und mit Stellschrauben gesichert. Bei der Montage gleitet der
Wandlerhalter in den Klemmhalter und wird mit einem Kolben
angeschlossen
Wenn ein Wandlerhalter aus irgendeinem Grund nicht installiert wurde oder
entfernt war, siehe Abbildung 17 unten und installieren Sie den Halter erneut wie
folgt:
1.
Lassen Sie den Halter auf der Oberseite des Wandlers gleiten so, daß die
kreisförmigen Schlitze nahe der Oberseite der Seiten des Wandlers eng
mit den gefüllten Löchern auf der Seite des Wandlerhalters ausgerichtet
sind.
2.
Schrauben Sie die Innensechskantschrauben vom Wandlerhalter in die
Löcher des Wandlers. Diese Schrauben werden den Halter einrasten.
16
dauerhaft an der Klammvorrichtung befestigt
Innensechskant
Stellschraube
Wandlerhalter
Wandler

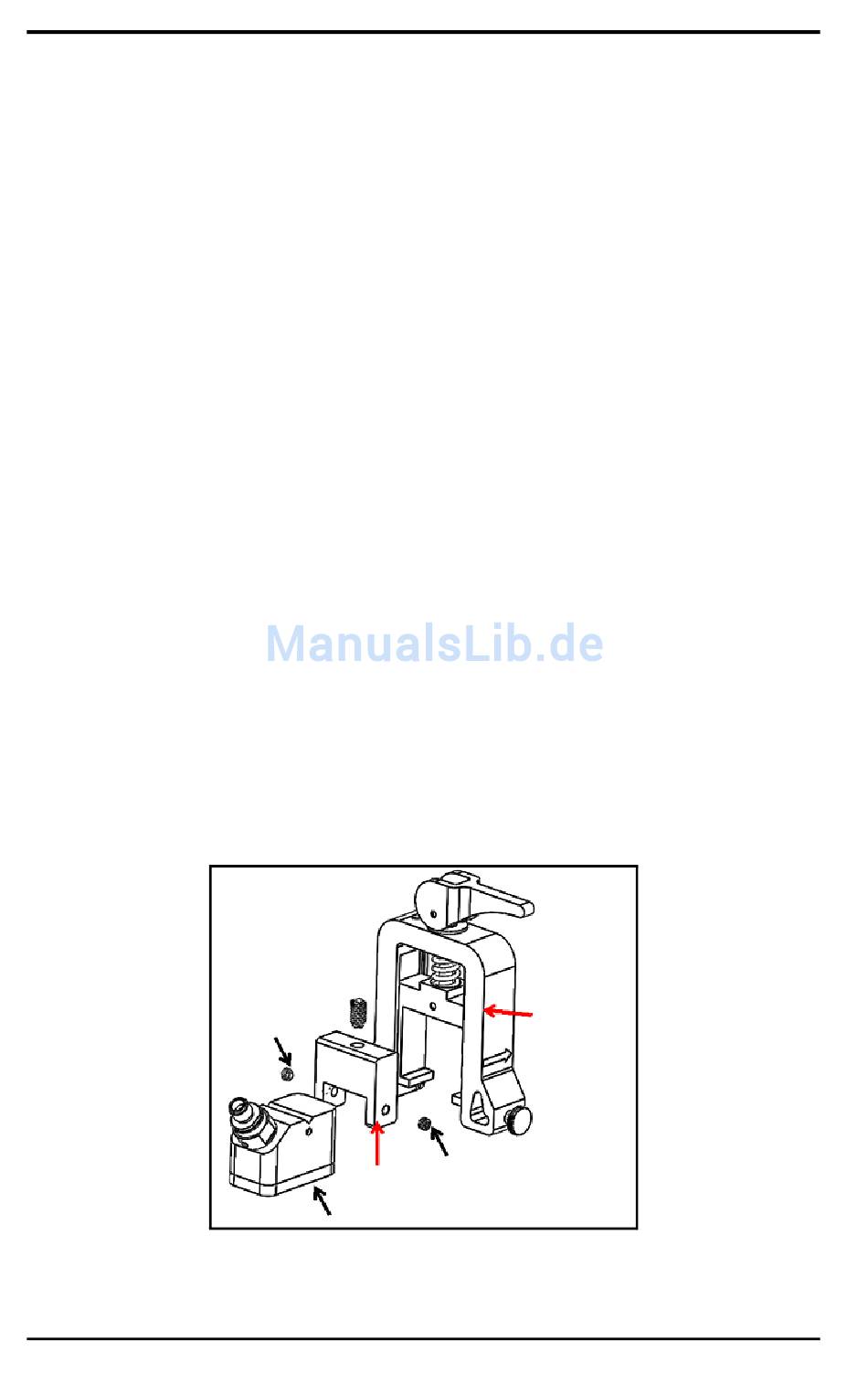

Abbildung 17: Wandlerzusammenbau
an den Wandler befestigt
Klemme
Halter
Innensechskantstellschraube
TransPort
®
PT900 Benutzerhandbuch
