2.6.4 Anschließen des analogen Ein- und Ausgangs
PT900 liefert einen Analogstromausgang 0/4-20 mA und zwei Analogeingänge
4-20 mA mit einer schaltbaren Versorgung 16-V für schleifenangetriebene
Temperaturwandler. Verbinden Sie die analogen Eingänge und Ausgang, wie unten
gezeigt Abbildung 46 auf Seite 36 (Siehe das Kabel links). Die Pin-Nummern für
den Verbinder und das Farbcode für den Standard-Ein-/ Tabelle 2 Ausgabekabel ist
unten gezeigt.
Tabelle 2: Verdrahtungsschema vom AIO-Kabel
Verbindung
Aout+
Aout-
16VDC
ARTN
AIN1
AIN2
SHD
Wichtig:
Der Analogausgang ist ein aktiver Modus Typ. Speisen Sie keine
24V-Versorgung an diese Schaltung, da die Schaltung durch den
Sender mit Strom versorgt wird.
2.6.5 Anschließen der Energiekabel
Der AIO-Port wird im Allgemeinen für den Anschluss von zwei Energiekabeln
verwendet, um Energiemessungen zu erlauben (siehe Abbildung 47 unten).

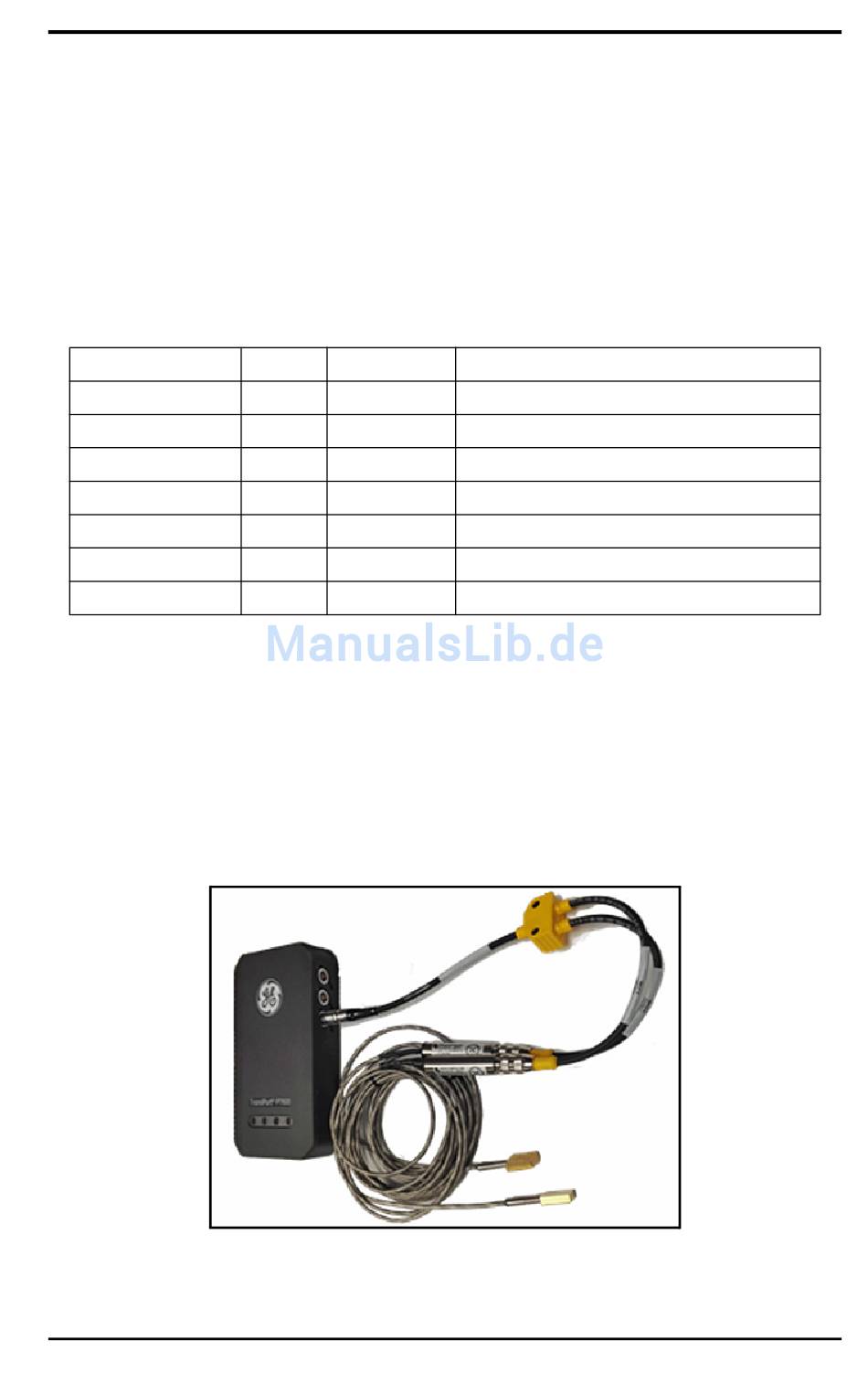

Abbildung 47: Energie-Kabelverbindung (rechte Seite)
®
TransPort
PT900 Benutzerhandbuch
Pin #
Farbe
1
Rot
2
Schwarz
3
Blau
4
Gelb
5
Orange
6
Grün
7
Silberner
Beschreibung
4-20mA AUSGANG
4-20mA ZURÜCK
AUSGANG +16VDC
ANALOGE EINGÄNGE-ZURÜCK
ANALOGEINGANG 1
ANALOGEINGANG 2
Kabelschirm
Kapitel 2. Installation
37
