2.5.6c
Installationen gerader Traverse (Abstand> 305 mm/12 in.)
(Fosts.)
6.
Legen Sie die feste Klemme in die Klemmvorrichtung auf Null auf der
Skala. Beispielweise, wenn der erforderliche Wandlerabstand 435 mm /
17,13 in., messen Sie den erforderlichen Abstand 435 mm/17,13 in. von
der Kante der feststehenden Klemme an der markierten Linie auf dem
Bügel (siehe Abbildung 39 unten).
Feste Klemme
bei Null

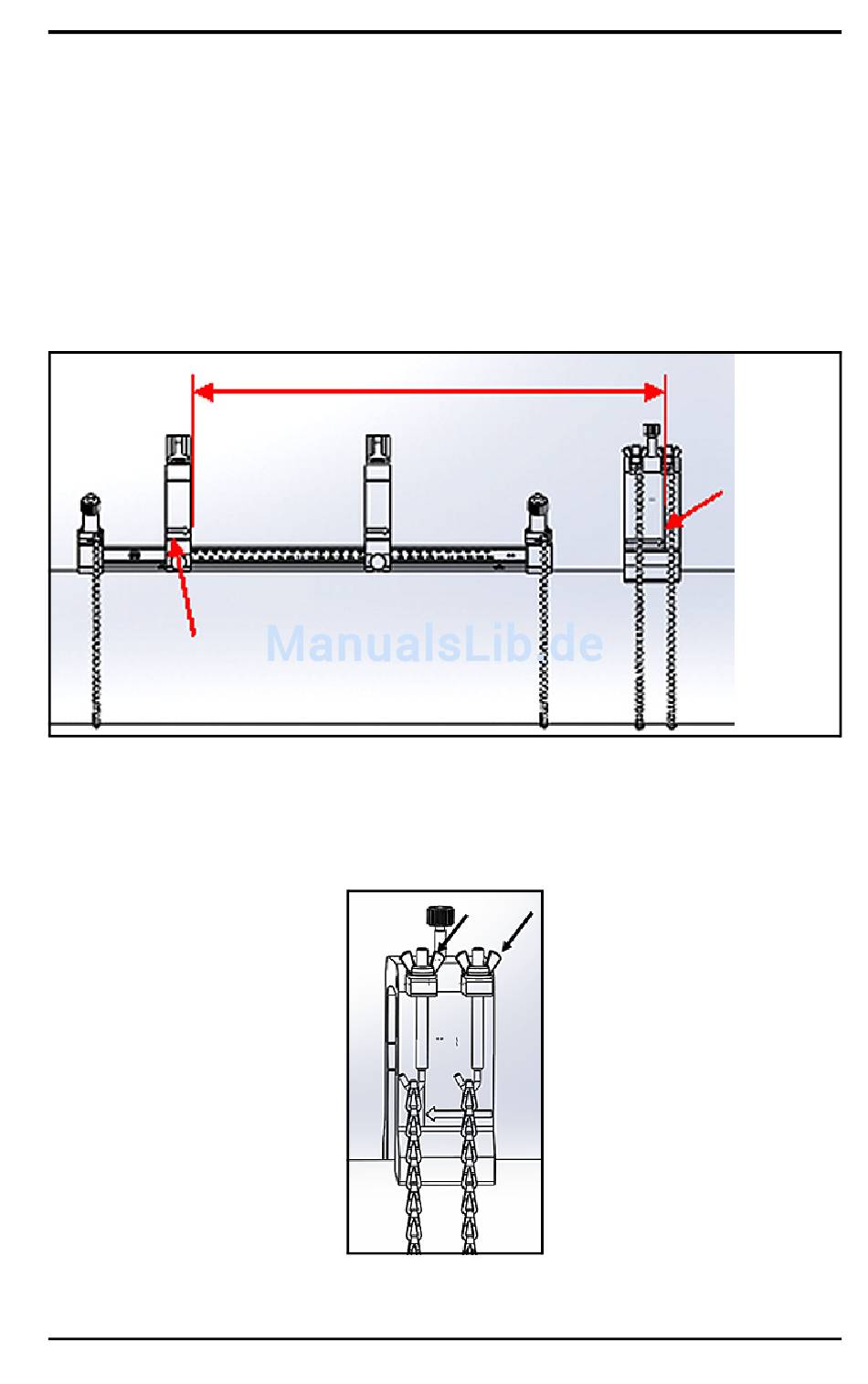

Abbildung 39: Bügeleinstellung bei 435 mm/17.13 in.
7.
Ziehen Sie die Muttern fest, um den Bügel auf das Rohr zu sichern (siehe
Abbildung 40 unten).
®
TransPort
PT900 Benutzerhandbuch
435 mm/17.13 in.
Abbildung 40: Sichern Sie den Bügel
Kapitel 2. Installation
Bügel
Markierung
Linie
31
