Kapitel 2. Einstellung des Geräts
2.4 Einen Prüfkopf installieren
Befolgen Sie die Anweisungen in diesem Abschnitt, um einen Prüfkopf an Ihrem
DMS Go zu installieren.
2.4.1 Prüfkopf anschließen
Die folgenden Schritte müssen durchgeführt werden, um einen Prüfkopf am
Gerät anzuschließen:
•
Schließen Sie den Prüfkopf korrekt am Gerät an.
•
Konfigurieren Sie das Gerät korrekt, um es mit dem angeschlossenen Prüfkopf
zu verwenden.
DMS Go akzeptiert entweder einen Einzelelement-Prüfkopf oder einen
Doppelelement-Prüfkopf.
Ein Einzelelement-Prüfkopf hat nur einen Ultraschallkristall. Zunächst dient er
als Lautsprecher, indem er den elektronischen Impuls in einen mechanischen
Ultraschall-Impuls umwandelt. Zugleich dient derselbe Kristall als Mikrofon,
welches alle Echos empfängt und diese wieder in elektronische Impulse umwandelt.
56
Empfangen
Prüfkopf
Senden
Prüfkopf

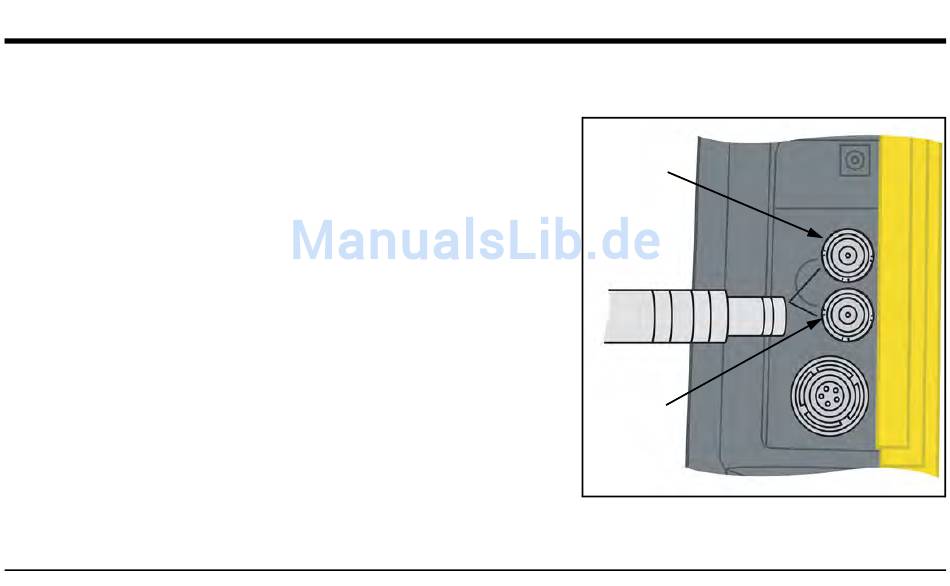

Abbildung 19: Anschlussstellen für den Prüfkopf
DMS Go Bedienungsanleitung
