2.5.5
Installation des Wandlers (Forts.)
6.
Schieben Sie einen Wandler, der bereits in seinem Wandlerhalter
verriegelt ist, in eine der Clamp-on-Befestigung des Klemmhalters hinein,
bis der Kolben von der Spitze des Wandlerhalters in seine Position auf
dem Boden des Klemmhalters einrastet (siehe Abbildung 21 unten).
Wichtig:
Die Kabelstecker an den montierten Wandlern müssen voneinander
und zu entgegengesetzten Enden der Clamp-on-Befestigung
wegzeigen. Um diese Anforderung gerechtzuwerden, helfen die Pfeile
an den Endstücken, die Richtung des Kabelsteckers zu zeigen.
®
TransPort
PT900 Benutzerhandbuch

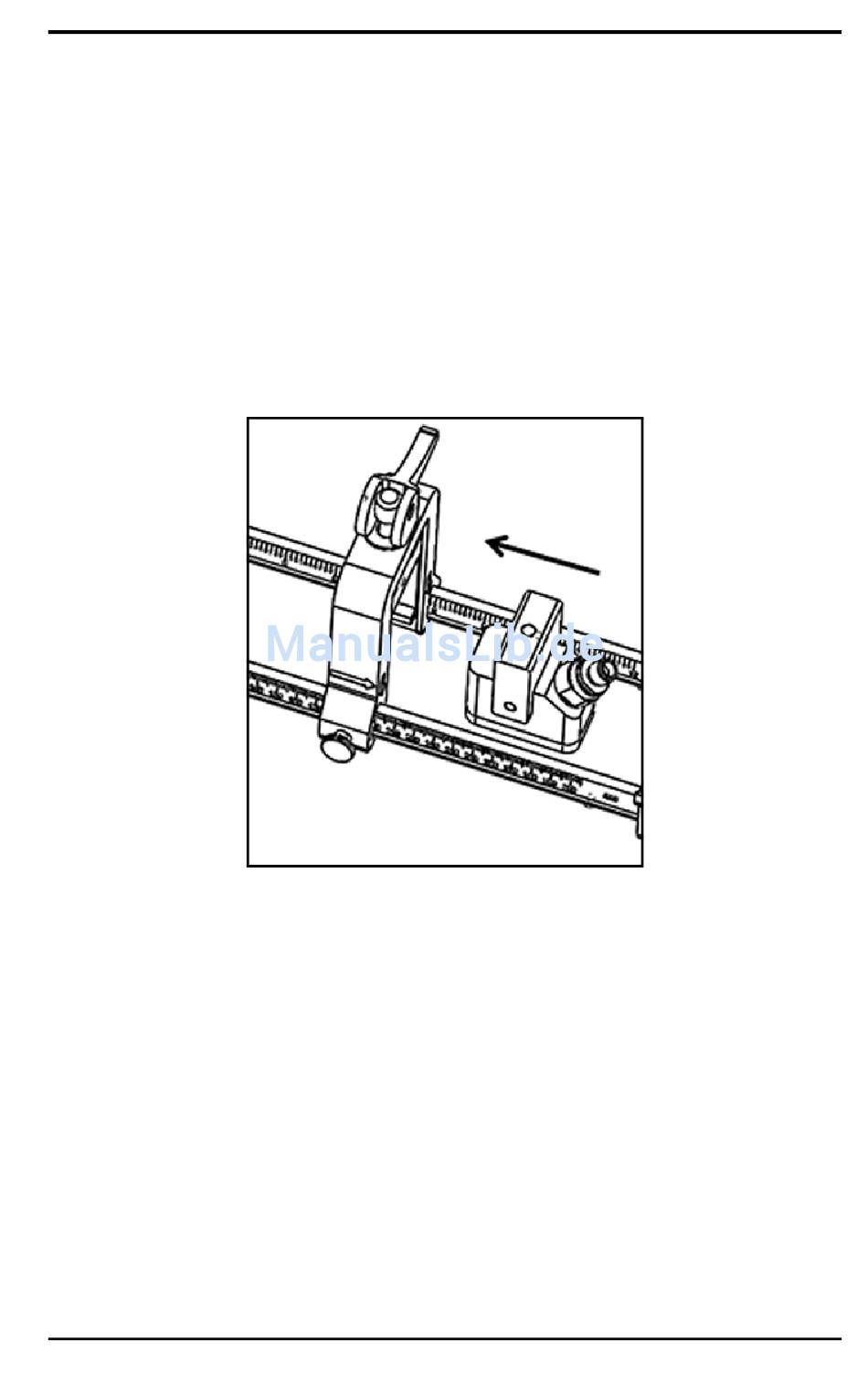

Abbildung 21: Einsetzen vom Wandler
Kapitel 2. Installation
19
