Kapitel 4. Programmierung
4.6 Die Programmierung des Menüs PLATZIERUNG
Das Menü PLATZIERUNG erlaubt dem Benutzer, die Montagemethode der Wandler
zu konfigurieren, basierend auf den programmierten Informationen im Menü
WANDLER (siehe „Die Programmierung des Menüs WANDLER" auf Seite 66).

4.6.1 Die Traverse-Konfiguration anzeigen

Für die CLAMP-ON Wandler , ist eine der sechs möglichen
TRAVERSE -Konfigurationen wie Abbildung 79 unten gezeigt, die geeignet für Ihre
programmierten Wandler Informationen ist. Typischerweise wird eine
Zwei-Traverse-Installation verwendet.

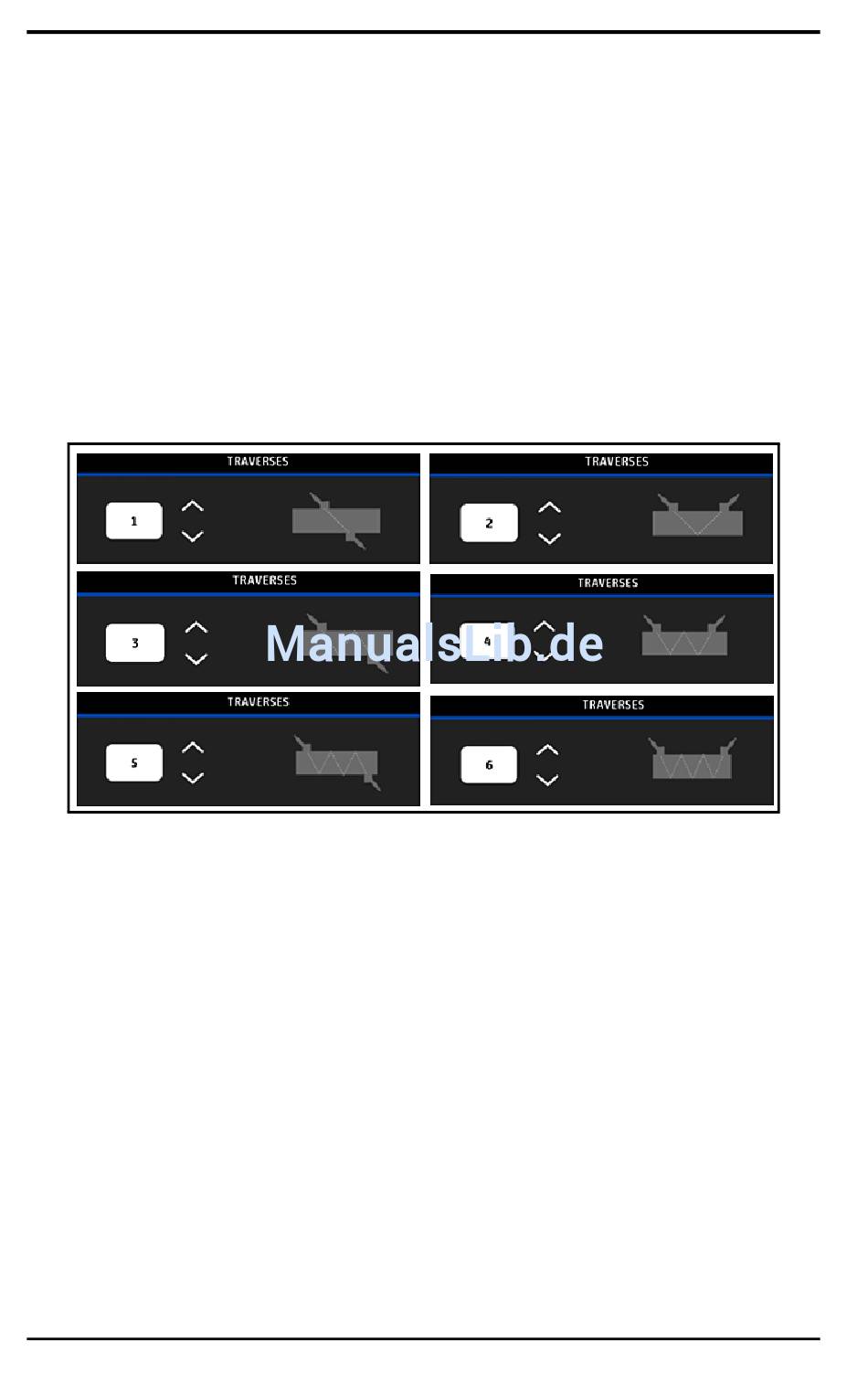

Abbildung 79: Clamp-On-Traverse-Konfigurationen
Für den NASS Wandler werden die Werte für die folgenden Parameter aufgelistet,
wie aus Ihren Informationen des programmierten Wandlers berechnet wurde:
•
WEGLÄNGE
•
ACHSENLÄNGE
