GE Measurement TransPort PT900 Benutzerhandbuch Seite 39

2.5.6b Installationen ungerader Traverse (Forts.)

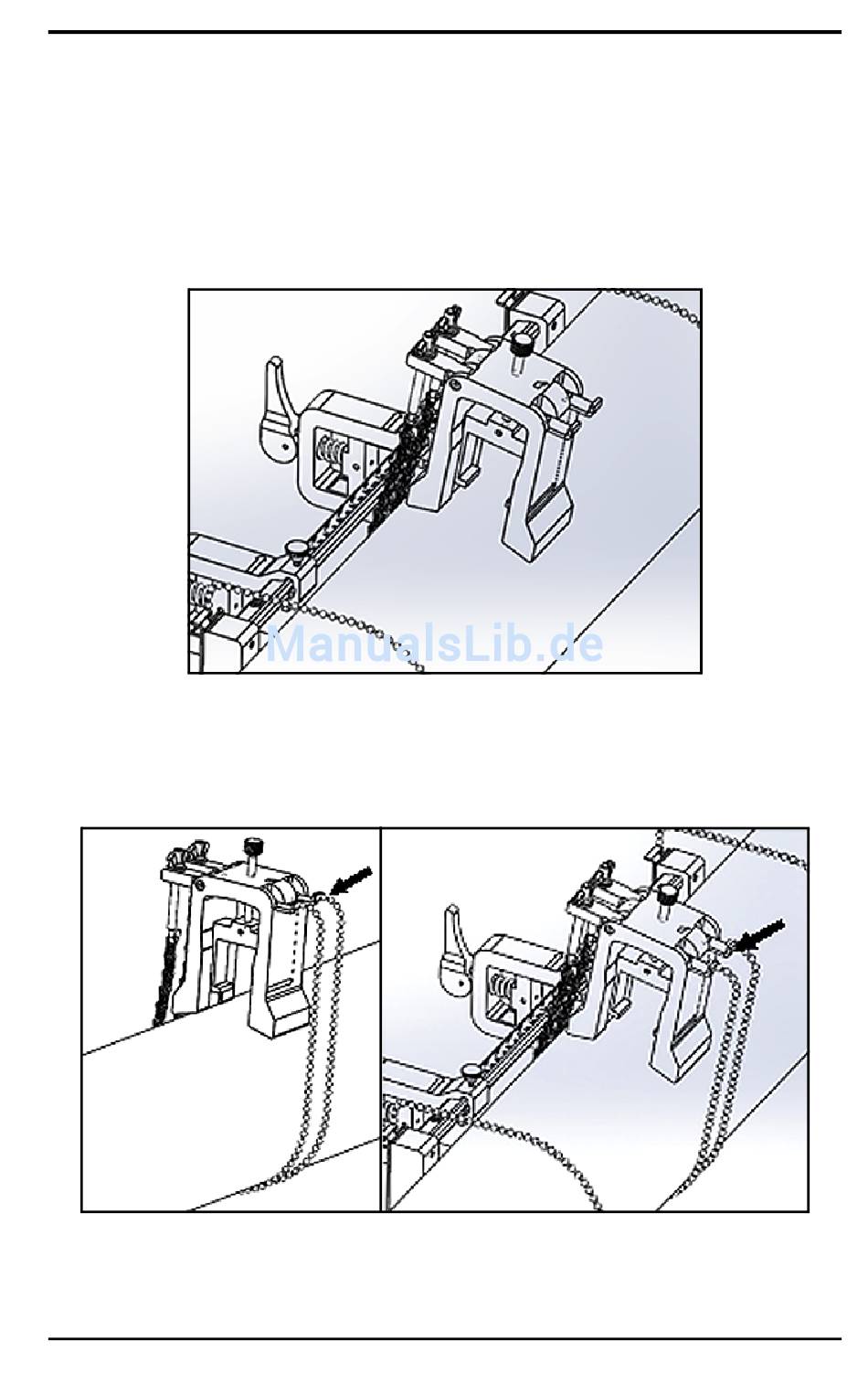

2. Legen Sie den Bvgel auf der Oberseite des Rohres (siehe Abbildung 26
unten). Wenn der erforderliche Wandlerabstand <305 mm/12 in. ist, muß
die Bügelkette innerhalb der Klemmvorrichtung wie dargestellt
angeordnet sein.
Abbildung 26: Platzierung des Bügels auf dem Rohr
3. Wickeln Sie die Bügelketten um das Rohr herum und befestigen sie an den
Bügelklammer, wie Abbildung 27 unten gezeigt.
[Abstand
>305 mm/12 in.]
®
TransPort PT900 Benutzerhandbuch
Abbildung 27: Gesicherte Bügelketten
Kapitel 2. Installation
[Abstand
<305 mm/12 in.]
23
