Salicru SLC-700-TWIN RT Betriebsanleitung Seite 9

Modelle von 8 bis 10 kVA
Standard

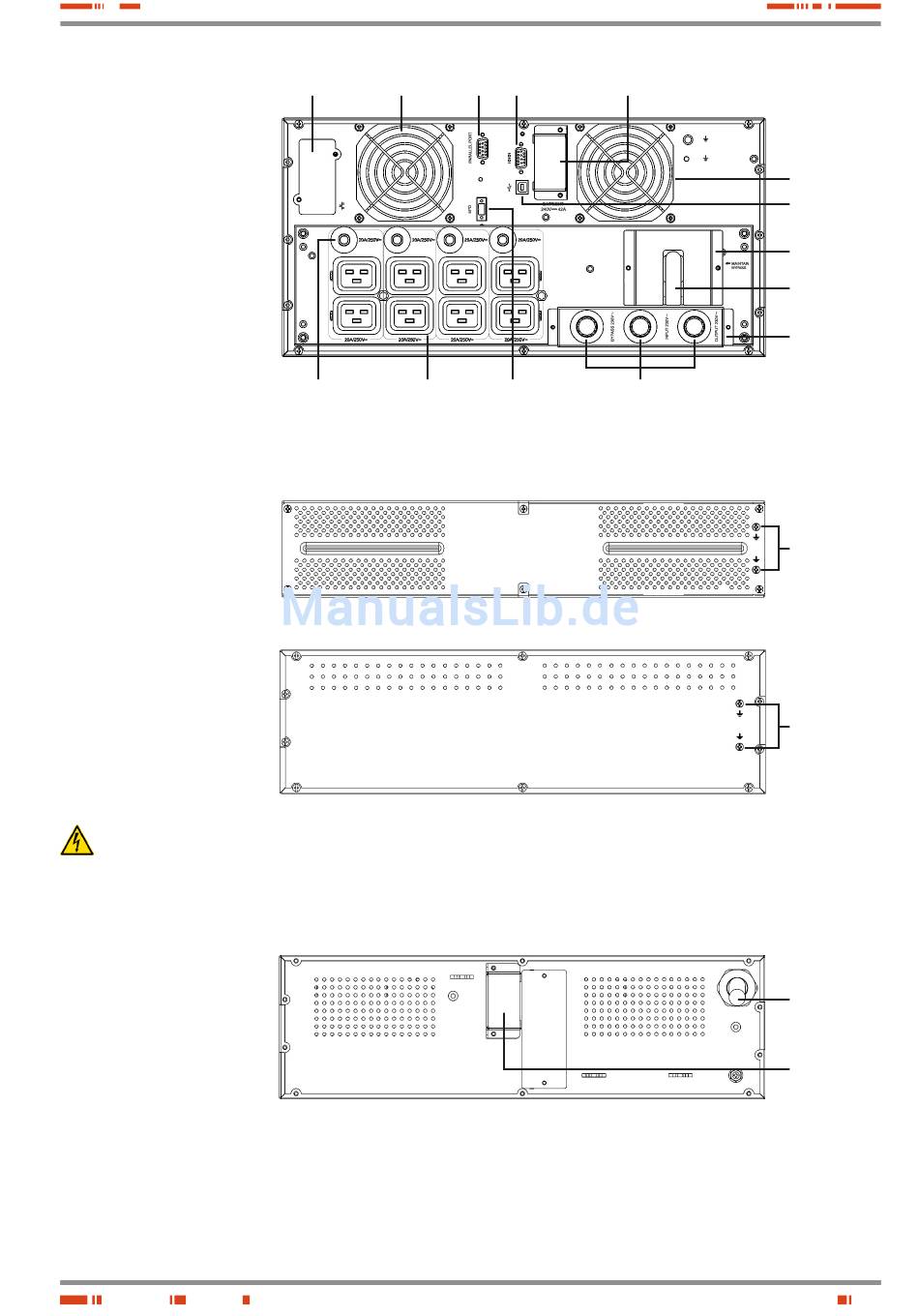

Abb. 2. Hinteransicht Modelle von 0,7 bis 10 kVA.
Akku-Modul für Geräte
von 0,7 bis 3 kVA
Akku-Modul für Geräte
von 4 bis 6 kVA
Der Anschluss des Akku-Moduls mit dem Gerät und/oder
einem weiteren Modul erfolgt, auf der Vorderseite, in Model-
len bis 6 kVA. Hierfür muss die vordere Kunststoffblende aus
allen Rahmen abgenommen werden um Zugang zu den entspre-
chenden Anschlüssen zu bekommen.
Akku-Modul für Geräte
von 8 bis 10 kVA
Abb. 3. Hinteransicht Akku-Module zur Autonomieerweite-
rung.
SALICRU
Schutzabdeckung
intel. Slot Ventilator
Automat für Gruppe IEC-Buchsen
IEC-Buchsen AC-Ausgang
AC-Ausgang
Busanschluss COM-Port Schutzabdeckung
parallel RS232 Akku-Anschluss
Anschluss für Kabelbuchsen für Bypass-
externen Not-Aus Klemmen, Eingang und Ausgang
Ventilator
COM-Port
USB
Mech. Sperre
man. Bypass
Manueller
Bypass
Schutzabdeckung
Bypass-Klemmen,
Eingang und
Ausgang
Erdanschluss für
Geräteanschluss
und einem
weiteren
Akku-Modul
Erdanschluss für
Geräteanschluss
und einem
weiteren
Akku-Modul
Kabel mit
Stecker, zum
Anschluss an ein
Gerät
Abdeckung
Akku-Anschluss,
zum Anschluss
an ein weiteres
Modul
9
