ON/OFF-Schalters für die USV und ein dritter, der frei als Not-
Aus, Shutdown oder ON/OFF-Fernbedienung programmiert
werden kann.
Ab Werk werden alle Kontake als Schließer eingestellt, sie
können jedoch einzeln umprogrammiert werden mithilfe der
Hyper-Terminal-Software o.ä.
•
Der herkömmlichste Einsatz dieser Art von Schnittstellen ent-
spricht der Bereitstellung der für die Software erforderlichen In-
formation zur Schließung der Dateien.
• Diese Karte verfügt über eine serielle RS232-Schnittstelle in
einem RJ-Anschluss. Sollten Sie einen DB9-Anschluss benö-
tigen, verwenden Sie dafür den RJ/DB9-Adapter, der mit der
Relais-Schnittstellenkarte geliefert wird.
•
Wenn Sie weitere Information wünschen, setzen Sie sich
bitte mit unserem TKD oder mit dem nächstgelegenen Ver-
triebspartner in Verbindung.
SW2 "On"
Relais-Schnittstellenkarte
13 12 11
14
Interne
Relais
7
6 5 4
SW3 "Off"

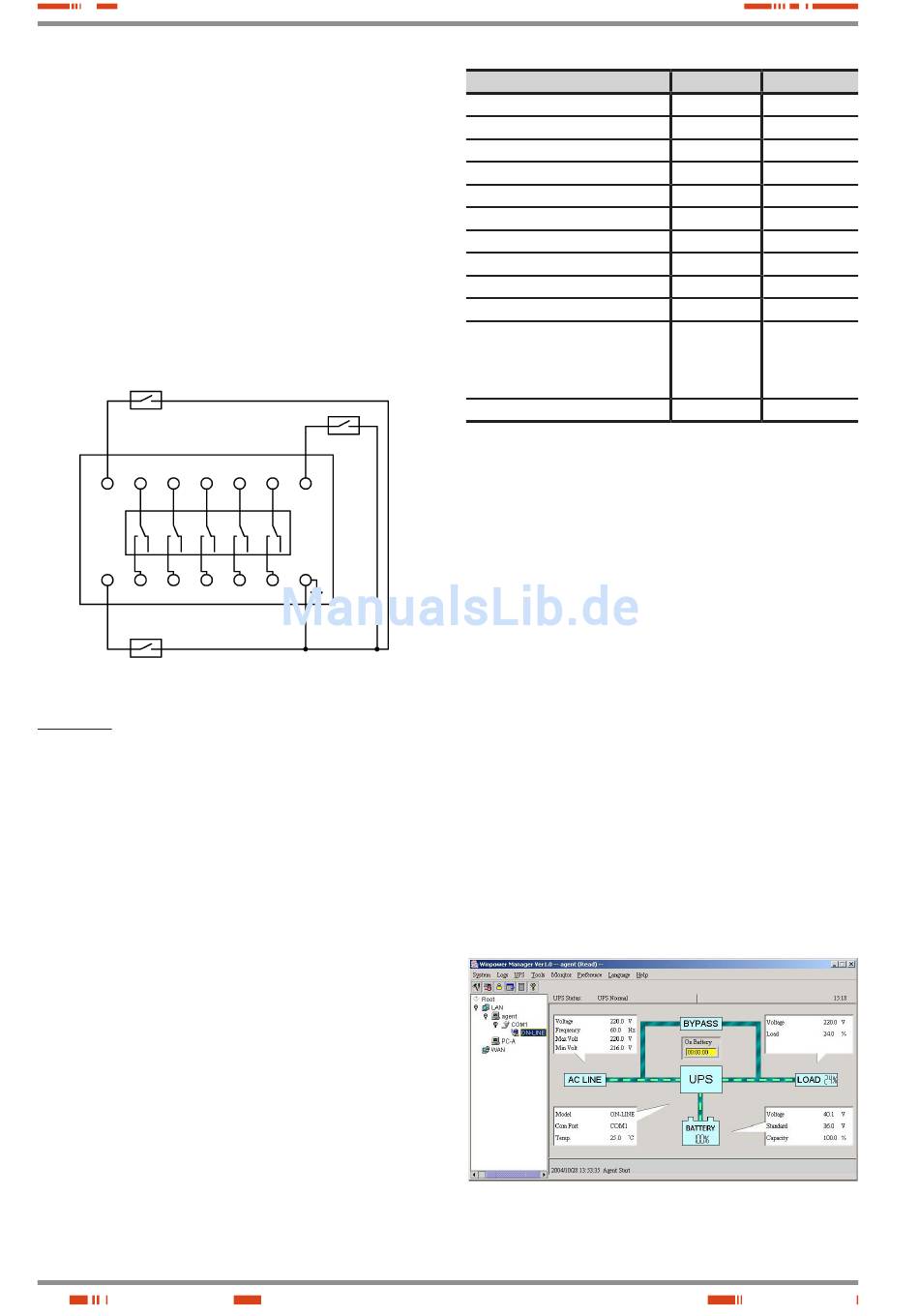

Abb. 18. Pinzuordnung Relaisschnittstelle.
Installation
•
Slot-Schutzabdeckung entfernen.
• Relais-Schnittstellenkarte in den intelligenten Slot hinenschie-
ben. Stellen Sie sicher, dass sie richtig einrastet. Sie merken
es bei Überwindung des Widerstandes des sich im Slot befind-
lichen Steckers.
•
Stellen Sie die notwendigen Verbindungen in der Alarm-Klem-
menleiste her.
• Neue Sicherheitsabdeckung, die mit der Relais-Schnittstel-len-
karte geliefert wurde, einsetzen und mit den Schrauben, die die
Originalabdeckung befestigten, befestigen.
26
SW1 (*)
10 9
8
1 (GND)
3 2
Beschreibung
Netzausfall
Akku fast leer
Allgemeines Alarm
Bypass-Zustand
Irgend ein Alarm
Akku-Test
Shutdown läuft
Warnung Überlastung
Signal USV "On"
Signal USV "Off"
Signal programmierbar als:
- Not-Aus
- Shutdown im Akku-Betrieb
- Shutdown in jeglichem Betrieb
- Fernbedienung "On-Off"
USV "On"
Tabelle 6. Alarme Relaisschnittstelle.

5.3.11. Software

• Kostenloser Download der Software WinPower.
WinPower ist eine USV-Überwachungssoftware, die eine
benutzerfreundliche Schnittstelle zur Überwachung und
Kontrolle des Geräts bietet. Diese Software ermöglicht bei
Netzausfällen ein automatisches Abschalten (Shutdown) für
Multi-PC-Systeme. Mit dieser Software können die Benutzer
jede USV eines LAN-Netzwerks unabhängig von der Entfer-
nung über die RS232- oder USB-Schnittstelle überwachen
und kontrollieren.
• Installationsvorgang:
Gehen Sie auf:
ˆ
http://support.salicru.com
ˆ Wählen Sie das entsprechende Betriebssystem und folgen
Sie den Anweisungen auf der Website um die Software he-
runterzuladen.
Sobald alle notwendigen Dateien aus dem Internet herun-
ˆ
tergeladen wurden, geben Sie folgende Seriennummer zur
Installation der Software ein:
511C1-01220-0100-478DF2A .
Nach dem Neustart Ihres Computers erscheint die WinPower-
Software, als Ikon in Form eines grünen Steckers in der System-
leiste neben der Uhrzeit.
Abb. 19. Ansicht Hauptfenster Überwachungssoftware.
Pin-Nr. Eingang/Ausgang
Programmierbar Ausgang
Programmierbar Ausgang
Programmierbar Ausgang
Programmierbar Ausgang
Programmierbar Ausgang
Programmierbar Ausgang
Programmierbar Ausgang
Programmierbar Ausgang
1 (GND) - 14 Eingang
1 (GND) - 7 Eingang
1 (GND) - 8 Eingang
Programmierbar Ausgang
