Salicru SLC-700-TWIN RT Betriebsanleitung Seite 33

ˆ Bypass mit Ausgangsspannung:
Die Ausgangsspannung, die die Verbraucher versorgt,
stammt direkt aus dem kommerziellen Netz nach interner
Filterung. In dieser Betriebsart sind die Verbraucher nicht
gegen eventuelle Unterbrechungen oder Mikrounterbre-
chungen der Versorgung geschützt. Der akustische Alarm
gibt alle 2 Minuten ein moduliertes Signal ab.

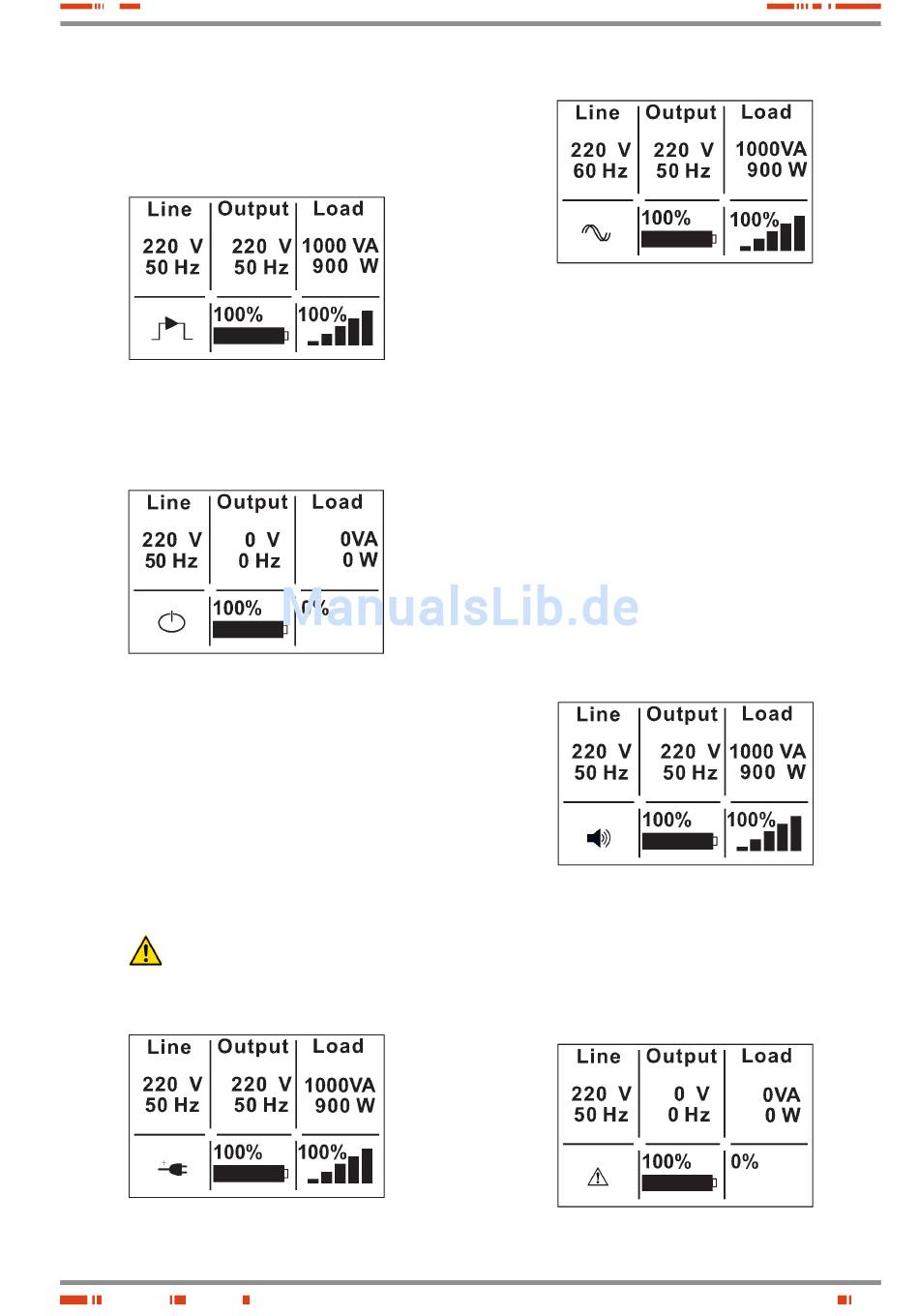

Abb. 24. Anzeige, Bypass mit Ausgangsspannung.
ˆ Bypass ohne Ausgangsspannung:
Die USV befindet sich im Bypass-Betrieb ohne Ausgangs-
spannung.
Abb. 25. Anzeige, Bypass ohne Ausgangsspannung.
ˆ ECO-Betrieb:
Sobald die USV in Betrieb ist, stammt die Energie, welche die
Verbraucher versorgt, direkt aus dem kommerziellen Netz,
nach interner Filtrierung, solange die Spannung sich inner-
halb des Normalbereiches befindet.
Wenn das Eingangsversorgungsnetz eine Störung aufweist,
sei es wegen Ausfall oder wegen Fehler, geht das Gerät auf
"Leitungsbetrieb" oder "Akku-Betrieb" um die Verbraucher
weiterhin zu versorgen.
–
Diese Funktion kann durch eine entsprechende Ein-
stellung im Bedienfeld aktiviert werden (passwortge-
schützt) oder mithilfe von Software (WinPower, ...).
–
Die Übertragungszeit zwischen "ECO-Betrieb"
und "Akku-Betrieb" beträgt ca. 10 ms. Diese Zeit
könnte jedoch für bestimmte Verbraucherarten zu lang
sein, weshalb der Einsatz des "ECO-Betrieb" eingehend
überlegt werden sollte.
Abb. 26. Anzeige, ECO-Betrieb.
SALICRU
ˆ Frequenzumrichter-Betrieb
Abb. 27. Anzeige, Frequenzumrichter-Betrieb.
Im Frequenzumrichter-Betrieb wird der statische Bypass
und alle entsprechenden Betriebsarten ausgeschaltet, da
die Eingangs- und Ausgangsfrequenz unterschiedlich ist
(50 oder 60 Hz). Wenn das Eingangsversorgungsnetz eine
Störung aufweist, sei es wegen Ausfall oder wegen Fehler,
geht das Gerät auf "Akku-Betrieb" um die Verbraucher wei-
terhin zu versorgen.
–
Diese Funktion kann durch eine entsprechende Ein-
stellung im Bedienfeld aktiviert werden (passwortge-
schützt) oder mithilfe von Software (WinPower, ...).
–
Bei "Umrichterbetrieb" entspricht die von der USV abge-
gebenen Leistung 80% der Nennleistung.
ˆ Warnung
Wenn eine Warnung ausgegeben wird, bedeutet es, dass
während dem USV-Betrieb eine Regelwidrigkeit festgestellt
wurde. Üblicherweise handelt es sich nicht um schwerwie-
gende Probleme und das Gerät kann weiter arbeiten. Den-
noch müssen die Warnungen beachtet werden, da sie zu
einer Störung führen könnten.
Abb. 28. Anzeige, Warnungen.
ˆ Störung.
Wenn eine Störung angezeigt wird, bedeutet es, dass ein
schwerwiegender Fehler aufgetreten ist. Die USV unter-
bricht in diesem Fall die Spannungsversorgung oder geht
auf Bypass-Betrieb und registriert den Alarm. Der Bildschirm
wechselt die Farbe von Blau auf Gelb, als visuelle Meldung.
Abb. 29. Anzeige, Störung.
33
