Rack-Aufstellung Im 19"-Schrank, Mit Autonomieerweiterung (Akku-Modul) - Salicru SLC-700-TWIN RT Betriebsanleitung

•
Gehen Sie hierfür wie folgt vor (siehe Abb. 9):
Befestigen Sie die zwei Rack-Adapter-Winkel "A" des Geräts
ˆ
mit den mitgelieferten Schrauben.
ˆ Um eine USV in einen Rack-Schrank einzubauen, müssen
die inneren Seitenführungen als Stütze "C" verfügbar sein.
Sollten diese nicht vorhanden sein, können wir Ihnen gerne
auf Bestellung universale Führungen liefern, die Sie ent-
sprechend einbauen können. Montage auf gewünschte
Höhe vornehmen, dabei darauf achten, dass die Befesti-
gungsschrauben fest angezogen werden.
Gerät an die Führungen halten und bis zum Anstoß hinein-
ˆ
schieben.
Je nach Gerätemodell und Gewicht, empfehlen wir die
Montage mithilfe einer Zweitperson vorzunehmen, ins-
besondere, wenn die Geräte im obersten oder untersten
Schrankteil eingebaut werden sollen.
Gerät am Schrankrahmen mit den Schrauben "B" befestigen.
ˆ
5.2.5.6. Rack-Aufstellung im 19"-Schrank, mit
Autonomieerweiterung (Akku-Modul)
• Die Beschreibung in diesem Absatz bezieht sich auf ein Gerät
mit einem einzigen Akku-Modul (siehe Abb. 10). Wenn mehrere
Module zum Einsatz kommen, muss der Anschluss entspre-
chend vorgenommen werden.
•
Alle Modelle können in einen 19"-Rack-Schrank, ihrer Höhe ent-
sprechend, eingebaut werden:
Modelle bis 3 kVA, Höhe von 2 Einheiten.
ˆ
ˆ Akku-Modul für Modelle bis 3 kVA, Höhe von 2 Einheiten
ˆ Modelle von 4 und 6 kVA, Höhe von 3 Einheiten.
Modelle von 8 und 10 kVA, Höhe von 5 Einheiten.
ˆ
ˆ Akku-Modul für Modelle von 4 bis 10 kVA, Höhe von
3 Einheiten
• Gehen Sie hierfür wie folgt vor:
ˆ Befestigen Sie die zwei Rack-Adapter-Winkel "A" des Geräts
und des Akku-Moduls mit den mitgelieferten Schrauben.
ˆ Um eine USV in einen Rack-Schrank einzubauen, müssen
die inneren Seitenführungen als Stütze "C" verfügbar sein.
Sollten diese nicht vorhanden sein, können wir Ihnen gerne
auf Bestellung universale Führungen liefern, die Sie ent-
sprechend einbauen können. Montage auf gewünschte
Höhe vornehmen, dabei darauf achten, dass die Befesti-
gungsschrauben fest angezogen werden.
ˆ Gerät an die Führungen halten und bis zum Anstoß hinein-
schieben. Für das Akku-Modul auf gleiche Weise vorgehen.
Je nach Geräte- und Akku-Modul-Gewicht, wird empfohlen,
die Installationsarbeiten zusammen mit einer Zweitperson
durchzuführen.
Gerät am Schrankrahmen mit den Schrauben "B" befestigen.
ˆ
•
Was die Verbindung zwischen USV und Akku-Modul bei Model-
len bis 6 kVA betrifft, gehen Sie bitte wie folgt vor, nach Lektüre
von Absatz 5.3.4:
ˆ Verbinden Sie die USV und das Akku-Modul mit dem mitge-
lieferten Erdungskabel "F".
Vordere Blende des Geräts und des Akku-Moduls abneh-
ˆ
men, wie in Absatz 5.2.5.2 erklärt.
ˆ Ausziehbares Kabel mit Stecker "H" des Akku-Moduls mit
Anschluss "G" des Geräts verbinden.
Um weitere Akku-Module zu verbinden, steht Anschluss
"J" zur Verfügung. Ausziehbares Kabel mit Stecker "H" des
nächsten Akku-Moduls mit Anschluss "G" des vorherigen
Moduls verbinden. Diese Schritte müssen für alle weiteren
Module wiederholt werden.
SALICRU
"C" "B"
"K"

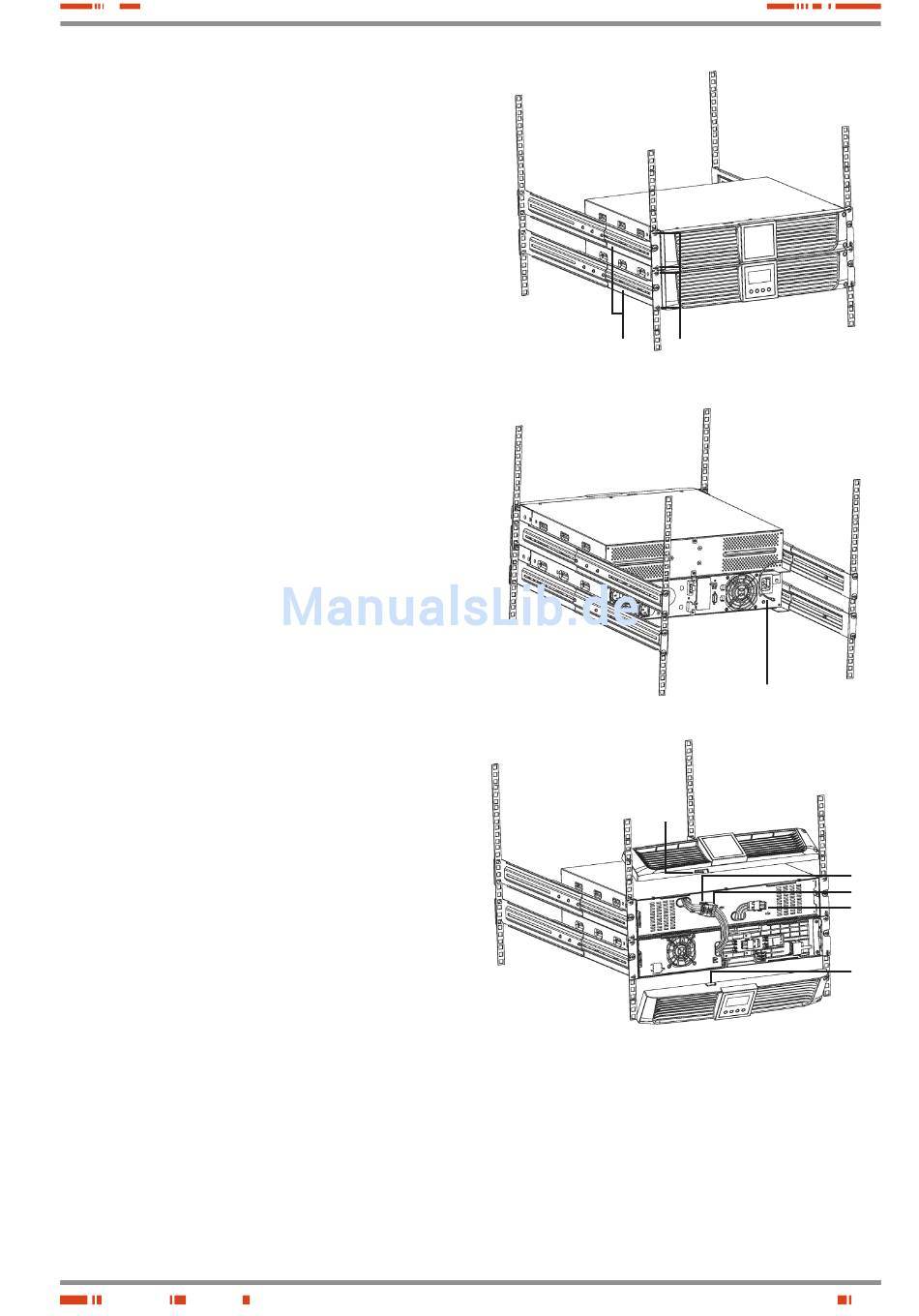

Abb. 10. Rack-Aufstellung im 19"-Schrank, mit Autonomieer-
weiterung (Akku-Modul).
ˆ Die Blenden sind seitlich mit Laschen "K" versehen, durch
welche die Anschlusskabel zur Verbindung der Akku-Mo-
dule durchgeführt werden. Brechen Sie die notwendigen
Laschen durch, um die Anschlussleitungen durchzuführen.
Vordere Blende des Geräts und des Akku-Moduls wieder
ˆ
einsetzen, wie in Absatz 5.2.5.2 erklärt.
"F"
"H"
"G"
"J"
"K"
19
