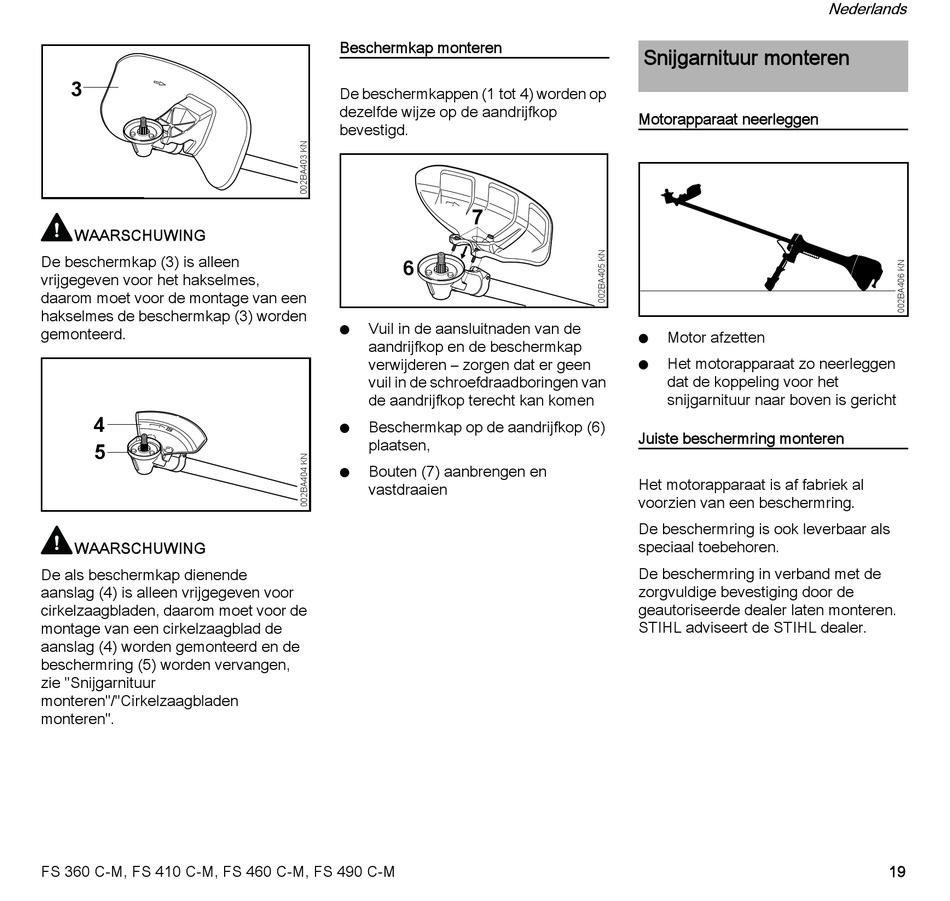

Snijgarnituur Monteren - Stihl FS 360 C-M Gebrauchsanleitung

3
WAARSCHUWING
De beschermkap (3) is alleen
vrijgegeven voor het hakselmes,
daarom moet voor de montage van een
hakselmes de beschermkap (3) worden
gemonteerd.
4
5
WAARSCHUWING
De als beschermkap dienende
aanslag (4) is alleen vrijgegeven voor
cirkelzaagbladen, daarom moet voor de
montage van een cirkelzaagblad de
aanslag (4) worden gemonteerd en de
beschermring (5) worden vervangen,
zie "Snijgarnituur
monteren"/"Cirkelzaagbladen
monteren".
FS 360 C-M, FS 410 C-M, FS 460 C-M, FS 490 C-M
Beschermkap monteren
De beschermkappen (1 tot 4) worden op
dezelfde wijze op de aandrijfkop
bevestigd.
7
6
Vuil in de aansluitnaden van de
N
aandrijfkop en de beschermkap
verwijderen – zorgen dat er geen
vuil in de schroefdraadboringen van
de aandrijfkop terecht kan komen
Beschermkap op de aandrijfkop (6)
N
plaatsen,
Bouten (7) aanbrengen en
N
vastdraaien

Snijgarnituur monteren

Motorapparaat neerleggen
Motor afzetten
N
Het motorapparaat zo neerleggen
N
dat de koppeling voor het
snijgarnituur naar boven is gericht
Juiste beschermring monteren
Het motorapparaat is af fabriek al
voorzien van een beschermring.
De beschermring is ook leverbaar als
speciaal toebehoren.
De beschermring in verband met de
zorgvuldige bevestiging door de
geautoriseerde dealer laten monteren.
STIHL adviseert de STIHL dealer.
Nederlands
19
