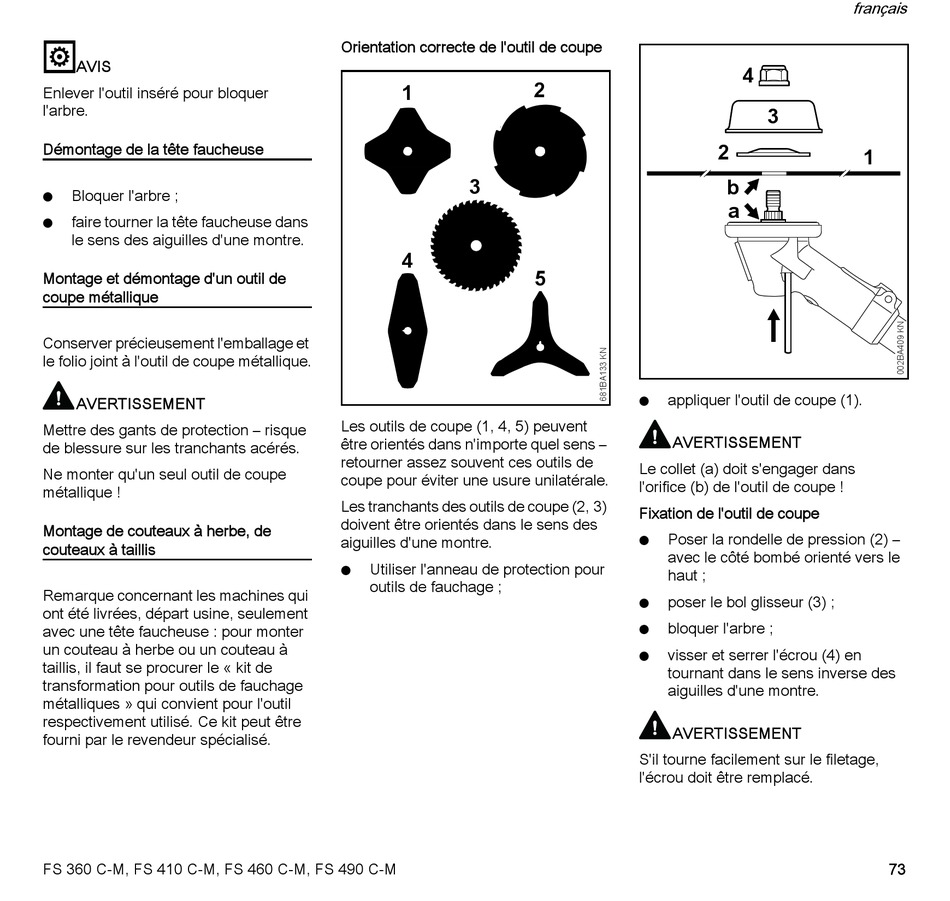

AVIS
Enlever l'outil inséré pour bloquer
l'arbre.
Démontage de la tête faucheuse
Bloquer l'arbre ;
N
faire tourner la tête faucheuse dans
N
le sens des aiguilles d'une montre.
Montage et démontage d'un outil de
coupe métallique
Conserver précieusement l'emballage et
le folio joint à l'outil de coupe métallique.
AVERTISSEMENT
Mettre des gants de protection – risque
de blessure sur les tranchants acérés.
Ne monter qu'un seul outil de coupe
métallique !
Montage de couteaux à herbe, de
couteaux à taillis
Remarque concernant les machines qui
ont été livrées, départ usine, seulement
avec une tête faucheuse : pour monter
un couteau à herbe ou un couteau à
taillis, il faut se procurer le « kit de
transformation pour outils de fauchage
métalliques » qui convient pour l'outil
respectivement utilisé. Ce kit peut être
fourni par le revendeur spécialisé.
FS 360 C-M, FS 410 C-M, FS 460 C-M, FS 490 C-M
Orientation correcte de l'outil de coupe
1
3
4
Les outils de coupe (1, 4, 5) peuvent
être orientés dans n'importe quel sens –
retourner assez souvent ces outils de
coupe pour éviter une usure unilatérale.
Les tranchants des outils de coupe (2, 3)
doivent être orientés dans le sens des
aiguilles d'une montre.
Utiliser l'anneau de protection pour
N
outils de fauchage ;
2
5
appliquer l'outil de coupe (1).
N
AVERTISSEMENT
Le collet (a) doit s'engager dans
l'orifice (b) de l'outil de coupe !
Fixation de l'outil de coupe
Poser la rondelle de pression (2) –
N
avec le côté bombé orienté vers le
haut ;
poser le bol glisseur (3) ;
N
bloquer l'arbre ;
N
visser et serrer l'écrou (4) en
N
tournant dans le sens inverse des
aiguilles d'une montre.
AVERTISSEMENT
S'il tourne facilement sur le filetage,
l'écrou doit être remplacé.
français
4
3
2
1
b
a
73
