LET OP
Het gereedschap voor het blokkeren van
de as weer lostrekken.
Snijgarnituur verwijderen
As blokkeren
N
De moer rechtsom losdraaien
N
Het snijgarnituur en de
N
bevestigingsonderdelen hiervan
van de aandrijfkop trekken

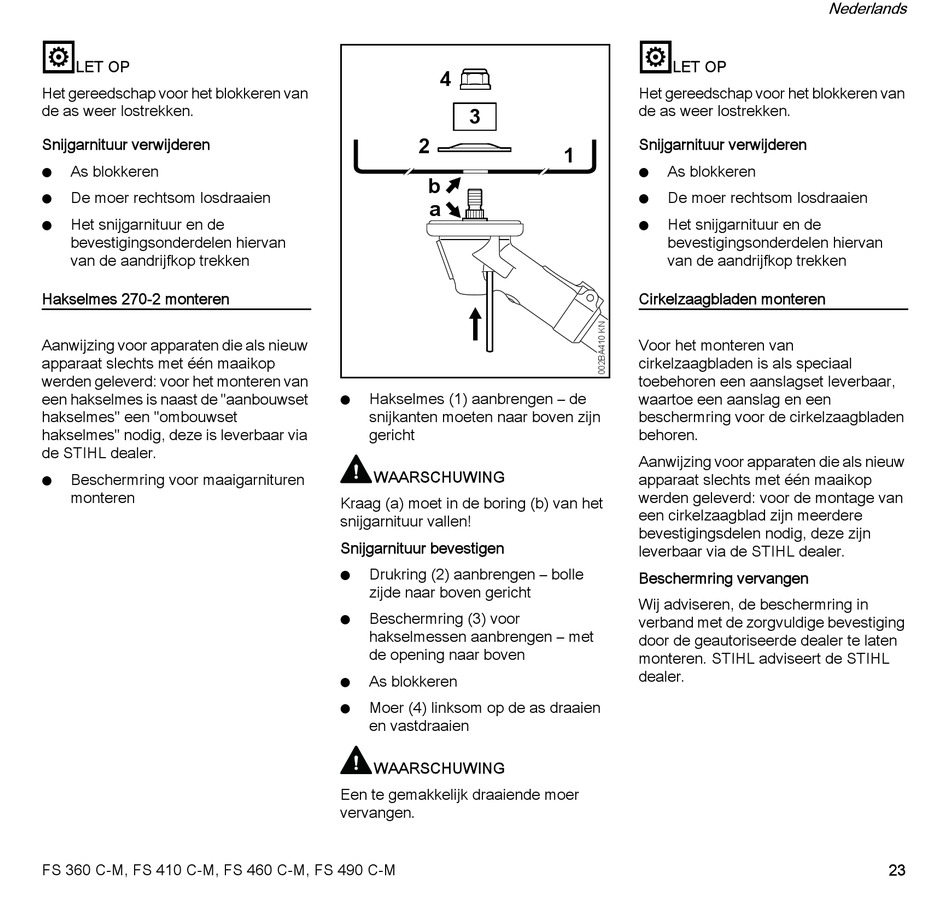

Hakselmes 270-2 monteren
Aanwijzing voor apparaten die als nieuw
apparaat slechts met één maaikop
werden geleverd: voor het monteren van
een hakselmes is naast de "aanbouwset
hakselmes" een "ombouwset
hakselmes" nodig, deze is leverbaar via
de STIHL dealer.
Beschermring voor maaigarnituren
N
monteren
FS 360 C-M, FS 410 C-M, FS 460 C-M, FS 490 C-M
4
3
2
b
a
Hakselmes (1) aanbrengen – de
N
snijkanten moeten naar boven zijn
gericht
WAARSCHUWING
Kraag (a) moet in de boring (b) van het
snijgarnituur vallen!
Snijgarnituur bevestigen
Drukring (2) aanbrengen – bolle
N
zijde naar boven gericht
Beschermring (3) voor
N
hakselmessen aanbrengen – met
de opening naar boven
As blokkeren
N
Moer (4) linksom op de as draaien
N
en vastdraaien
WAARSCHUWING
Een te gemakkelijk draaiende moer
vervangen.
LET OP
Het gereedschap voor het blokkeren van
de as weer lostrekken.
Snijgarnituur verwijderen
1
As blokkeren
N
De moer rechtsom losdraaien
N
Het snijgarnituur en de
N
bevestigingsonderdelen hiervan
van de aandrijfkop trekken
Cirkelzaagbladen monteren
Voor het monteren van
cirkelzaagbladen is als speciaal
toebehoren een aanslagset leverbaar,
waartoe een aanslag en een
beschermring voor de cirkelzaagbladen
behoren.
Aanwijzing voor apparaten die als nieuw
apparaat slechts met één maaikop
werden geleverd: voor de montage van
een cirkelzaagblad zijn meerdere
bevestigingsdelen nodig, deze zijn
leverbaar via de STIHL dealer.
Beschermring vervangen
Wij adviseren, de beschermring in
verband met de zorgvuldige bevestiging
door de geautoriseerde dealer te laten
monteren. STIHL adviseert de STIHL
dealer.
Nederlands
23
