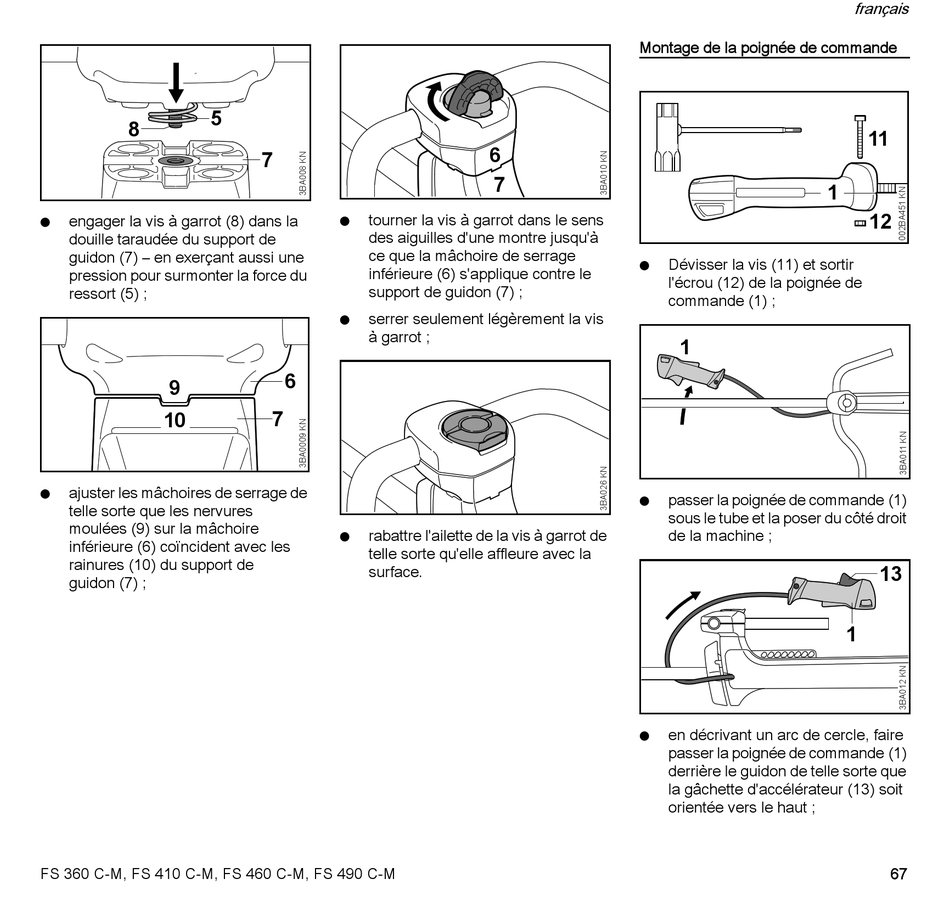

engager la vis à garrot (8) dans la
N
douille taraudée du support de
guidon (7) – en exerçant aussi une
pression pour surmonter la force du
ressort (5) ;
9
10
ajuster les mâchoires de serrage de
N
telle sorte que les nervures
moulées (9) sur la mâchoire
inférieure (6) coïncident avec les
rainures (10) du support de
guidon (7) ;
FS 360 C-M, FS 410 C-M, FS 460 C-M, FS 490 C-M
7
tourner la vis à garrot dans le sens
N
des aiguilles d'une montre jusqu'à
ce que la mâchoire de serrage
inférieure (6) s'applique contre le
support de guidon (7) ;
serrer seulement légèrement la vis
N
à garrot ;
6
7
rabattre l'ailette de la vis à garrot de
N
telle sorte qu'elle affleure avec la
surface.
Montage de la poignée de commande
6
7
Dévisser la vis (11) et sortir
N
l'écrou (12) de la poignée de
commande (1) ;
passer la poignée de commande (1)
N
sous le tube et la poser du côté droit
de la machine ;
en décrivant un arc de cercle, faire
N
passer la poignée de commande (1)
derrière le guidon de telle sorte que
la gâchette d'accélérateur (13) soit
orientée vers le haut ;
