12
1
11

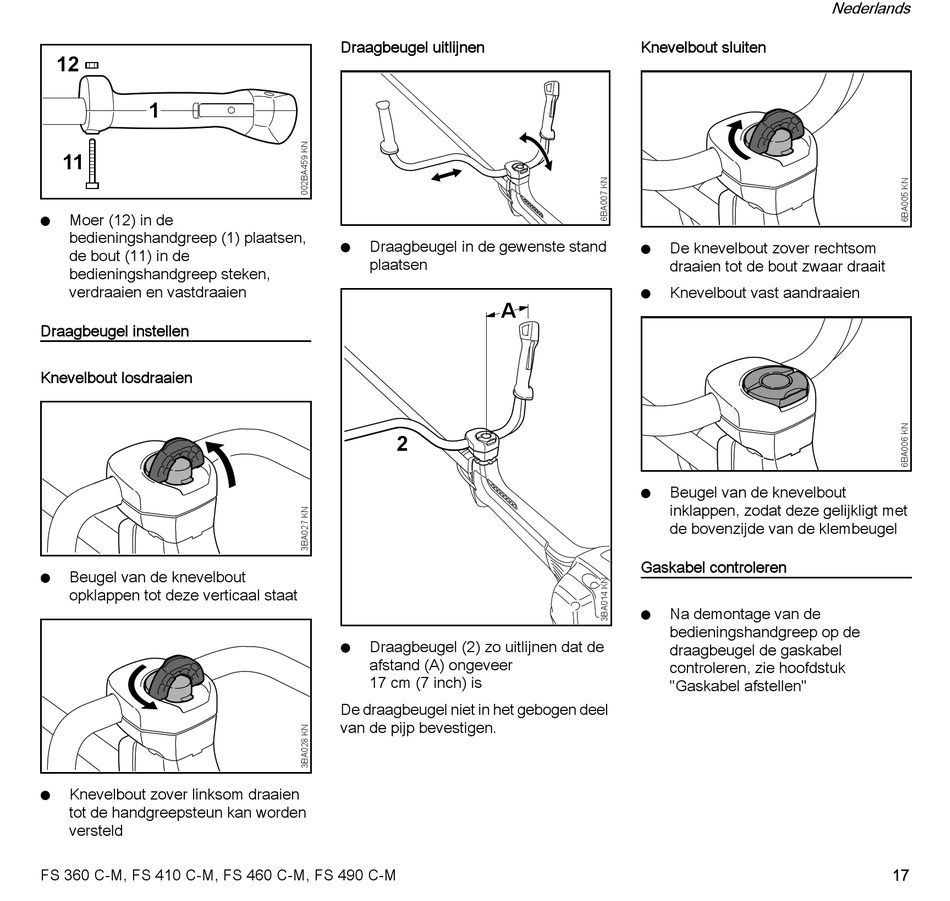

Moer (12) in de
N
bedieningshandgreep (1) plaatsen,
de bout (11) in de
bedieningshandgreep steken,
verdraaien en vastdraaien
Draagbeugel instellen
Knevelbout losdraaien
Beugel van de knevelbout
N
opklappen tot deze verticaal staat
Knevelbout zover linksom draaien
N
tot de handgreepsteun kan worden
versteld
FS 360 C-M, FS 410 C-M, FS 460 C-M, FS 490 C-M
Draagbeugel uitlijnen
Draagbeugel in de gewenste stand
N
plaatsen
A
2
Draagbeugel (2) zo uitlijnen dat de
N
afstand (A) ongeveer
17 cm (7 inch) is
De draagbeugel niet in het gebogen deel
van de pijp bevestigen.
Knevelbout sluiten
De knevelbout zover rechtsom
N
draaien tot de bout zwaar draait
Knevelbout vast aandraaien
N
Beugel van de knevelbout
N
inklappen, zodat deze gelijkligt met
de bovenzijde van de klembeugel
Gaskabel controleren
Na demontage van de
N
bedieningshandgreep op de
draagbeugel de gaskabel
controleren, zie hoofdstuk
"Gaskabel afstellen"
Nederlands
17
