français

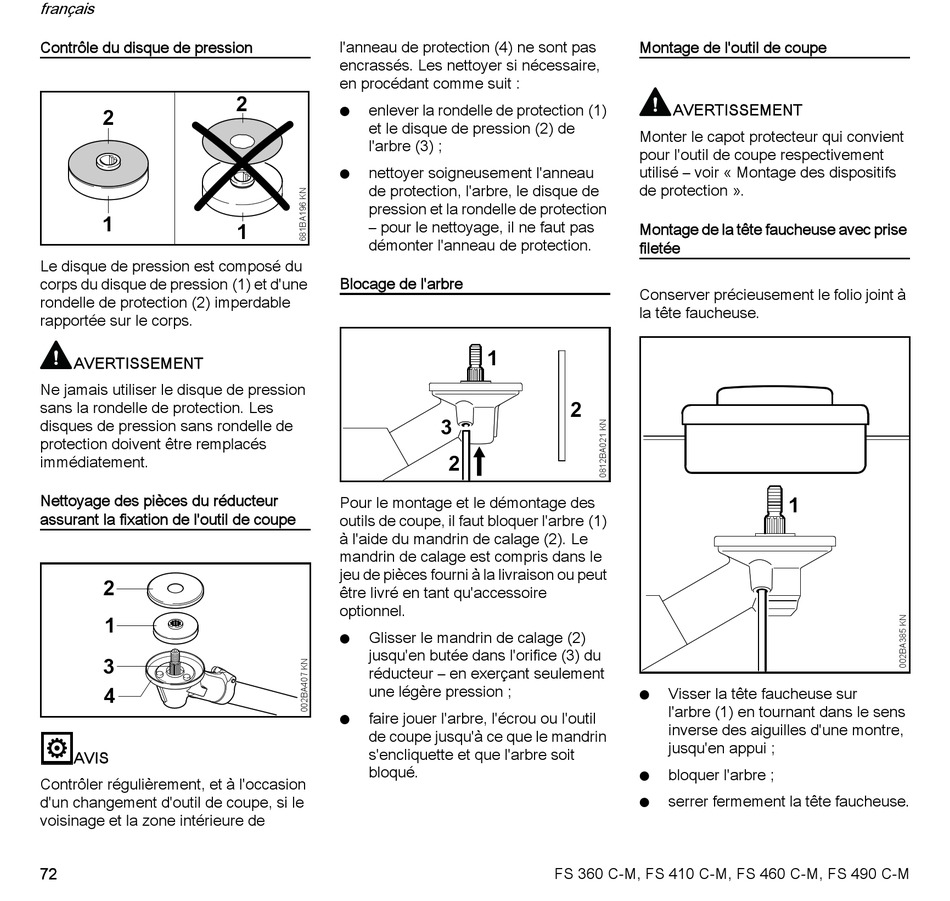

Contrôle du disque de pression
2
1
Le disque de pression est composé du
corps du disque de pression (1) et d'une
rondelle de protection (2) imperdable
rapportée sur le corps.
AVERTISSEMENT
Ne jamais utiliser le disque de pression
sans la rondelle de protection. Les
disques de pression sans rondelle de
protection doivent être remplacés
immédiatement.
Nettoyage des pièces du réducteur
assurant la fixation de l'outil de coupe
2
1
3
4
AVIS
Contrôler régulièrement, et à l'occasion
d'un changement d'outil de coupe, si le
voisinage et la zone intérieure de
72
l'anneau de protection (4) ne sont pas
encrassés. Les nettoyer si nécessaire,
en procédant comme suit :
2
enlever la rondelle de protection (1)
N
et le disque de pression (2) de
l'arbre (3) ;
nettoyer soigneusement l'anneau
N
de protection, l'arbre, le disque de
pression et la rondelle de protection
– pour le nettoyage, il ne faut pas
1
démonter l'anneau de protection.
Blocage de l'arbre
Pour le montage et le démontage des
outils de coupe, il faut bloquer l'arbre (1)
à l'aide du mandrin de calage (2). Le
mandrin de calage est compris dans le
jeu de pièces fourni à la livraison ou peut
être livré en tant qu'accessoire
optionnel.
Glisser le mandrin de calage (2)
N
jusqu'en butée dans l'orifice (3) du
réducteur – en exerçant seulement
une légère pression ;
faire jouer l'arbre, l'écrou ou l'outil
N
de coupe jusqu'à ce que le mandrin
s'encliquette et que l'arbre soit
bloqué.
1
2
3
2
FS 360 C-M, FS 410 C-M, FS 460 C-M, FS 490 C-M
Montage de l'outil de coupe
AVERTISSEMENT
Monter le capot protecteur qui convient
pour l'outil de coupe respectivement
utilisé – voir « Montage des dispositifs
de protection ».
Montage de la tête faucheuse avec prise
filetée
Conserver précieusement le folio joint à
la tête faucheuse.
1
Visser la tête faucheuse sur
N
l'arbre (1) en tournant dans le sens
inverse des aiguilles d'une montre,
jusqu'en appui ;
bloquer l'arbre ;
N
serrer fermement la tête faucheuse.
N
