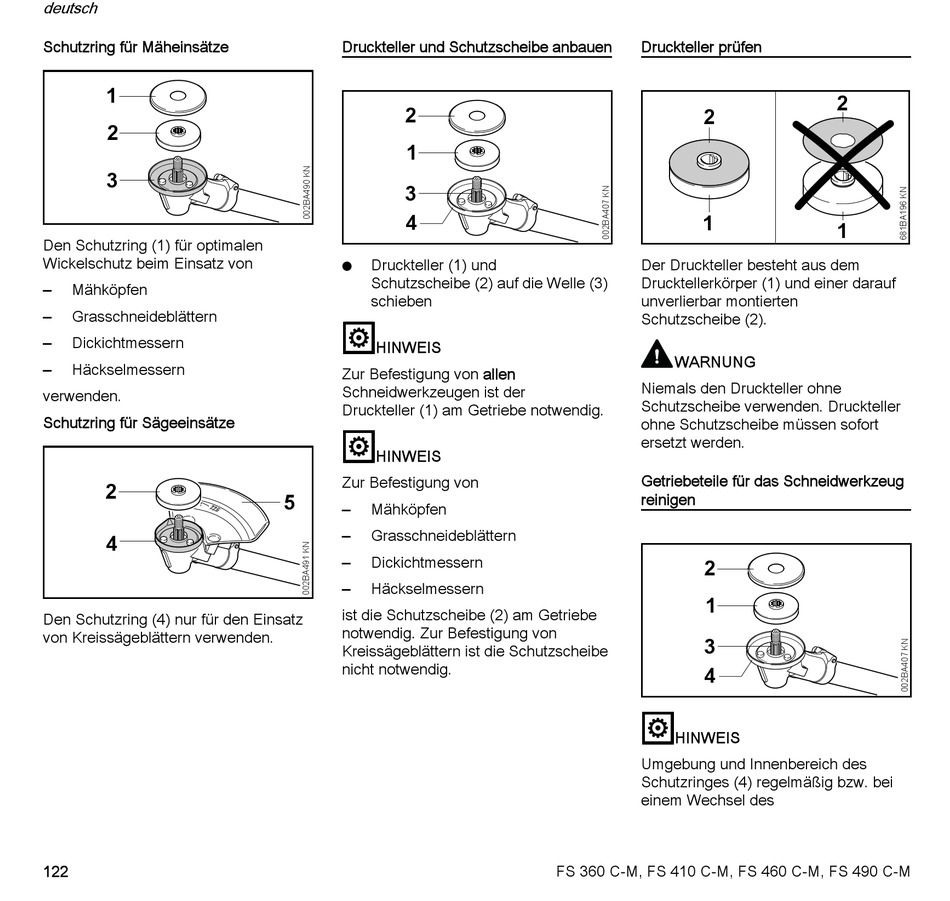

Stihl FS 360 C-M Gebrauchsanleitung Seite 124

deutsch
Schutzring für Mäheinsätze
1
2
3
Den Schutzring (1) für optimalen
Wickelschutz beim Einsatz von
Mähköpfen
–
Grasschneideblättern
–
Dickichtmessern
–
Häckselmessern
–
verwenden.
Schutzring für Sägeeinsätze
2
4
Den Schutzring (4) nur für den Einsatz
von Kreissägeblättern verwenden.
122
Druckteller und Schutzscheibe anbauen
2
1
3
4
Druckteller (1) und
N
Schutzscheibe (2) auf die Welle (3)
schieben
HINWEIS
Zur Befestigung von allen
Schneidwerkzeugen ist der
Druckteller (1) am Getriebe notwendig.
HINWEIS
Zur Befestigung von
5
Mähköpfen
–
Grasschneideblättern
–
Dickichtmessern
–
Häckselmessern
–
ist die Schutzscheibe (2) am Getriebe
notwendig. Zur Befestigung von
Kreissägeblättern ist die Schutzscheibe
nicht notwendig.
Druckteller prüfen
2
1
Der Druckteller besteht aus dem
Drucktellerkörper (1) und einer darauf
unverlierbar montierten
Schutzscheibe (2).
WARNUNG
Niemals den Druckteller ohne
Schutzscheibe verwenden. Druckteller
ohne Schutzscheibe müssen sofort
ersetzt werden.
Getriebeteile für das Schneidwerkzeug
reinigen
2
1
3
4
HINWEIS
Umgebung und Innenbereich des
Schutzringes (4) regelmäßig bzw. bei
einem Wechsel des
