Stihl FS 360 C-M Gebrauchsanleitung Seite 121

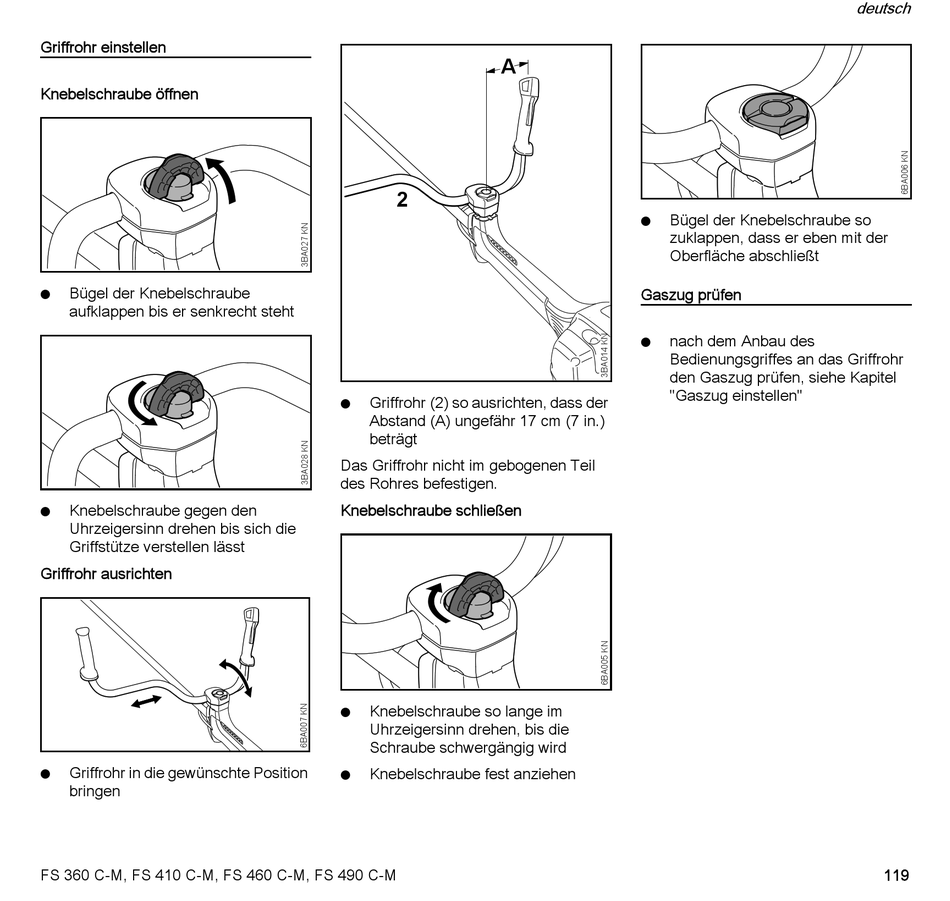

Griffrohr einstellen
Knebelschraube öffnen
Bügel der Knebelschraube
N
aufklappen bis er senkrecht steht
Knebelschraube gegen den
N
Uhrzeigersinn drehen bis sich die
Griffstütze verstellen lässt
Griffrohr ausrichten
Griffrohr in die gewünschte Position
N
bringen
FS 360 C-M, FS 410 C-M, FS 460 C-M, FS 490 C-M
A
2
Griffrohr (2) so ausrichten, dass der
N
Abstand (A) ungefähr 17 cm (7 in.)
beträgt
Das Griffrohr nicht im gebogenen Teil
des Rohres befestigen.
Knebelschraube schließen
Knebelschraube so lange im
N
Uhrzeigersinn drehen, bis die
Schraube schwergängig wird
Knebelschraube fest anziehen
N
Bügel der Knebelschraube so
N
zuklappen, dass er eben mit der
Oberfläche abschließt
Gaszug prüfen
nach dem Anbau des
N
Bedienungsgriffes an das Griffrohr
den Gaszug prüfen, siehe Kapitel
"Gaszug einstellen"
deutsch
119
