4
3
2
b
a

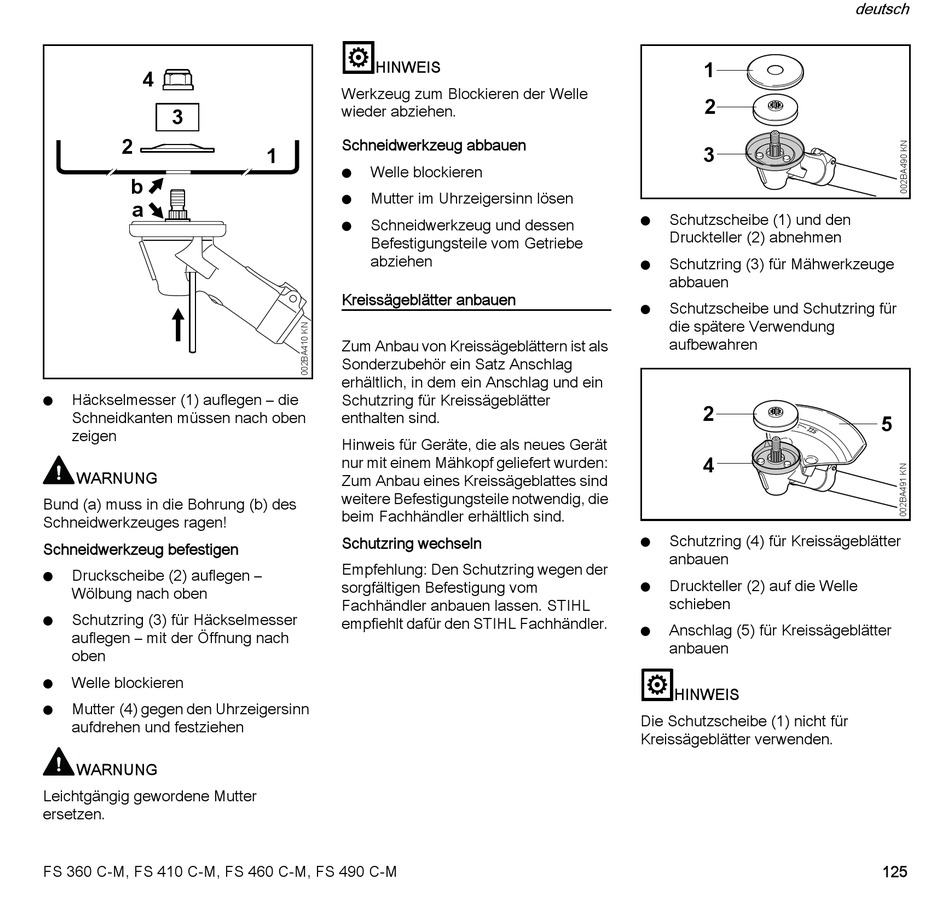

Häckselmesser (1) auflegen – die
N
Schneidkanten müssen nach oben
zeigen
WARNUNG
Bund (a) muss in die Bohrung (b) des
Schneidwerkzeuges ragen!
Schneidwerkzeug befestigen
Druckscheibe (2) auflegen –
N
Wölbung nach oben
Schutzring (3) für Häckselmesser
N
auflegen – mit der Öffnung nach
oben
Welle blockieren
N
Mutter (4) gegen den Uhrzeigersinn
N
aufdrehen und festziehen
WARNUNG
Leichtgängig gewordene Mutter
ersetzen.
FS 360 C-M, FS 410 C-M, FS 460 C-M, FS 490 C-M
HINWEIS
Werkzeug zum Blockieren der Welle
wieder abziehen.
Schneidwerkzeug abbauen
1
Welle blockieren
N
Mutter im Uhrzeigersinn lösen
N
Schneidwerkzeug und dessen
N
Befestigungsteile vom Getriebe
abziehen
Kreissägeblätter anbauen
Zum Anbau von Kreissägeblättern ist als
Sonderzubehör ein Satz Anschlag
erhältlich, in dem ein Anschlag und ein
Schutzring für Kreissägeblätter
enthalten sind.
Hinweis für Geräte, die als neues Gerät
nur mit einem Mähkopf geliefert wurden:
Zum Anbau eines Kreissägeblattes sind
weitere Befestigungsteile notwendig, die
beim Fachhändler erhältlich sind.
Schutzring wechseln
Empfehlung: Den Schutzring wegen der
sorgfältigen Befestigung vom
Fachhändler anbauen lassen. STIHL
empfiehlt dafür den STIHL Fachhändler.
1
2
3
Schutzscheibe (1) und den
N
Druckteller (2) abnehmen
Schutzring (3) für Mähwerkzeuge
N
abbauen
Schutzscheibe und Schutzring für
N
die spätere Verwendung
aufbewahren
2
4
Schutzring (4) für Kreissägeblätter
N
anbauen
Druckteller (2) auf die Welle
N
schieben
Anschlag (5) für Kreissägeblätter
N
anbauen
HINWEIS
Die Schutzscheibe (1) nicht für
Kreissägeblätter verwenden.
deutsch
5
125
