français
14 2
14
1

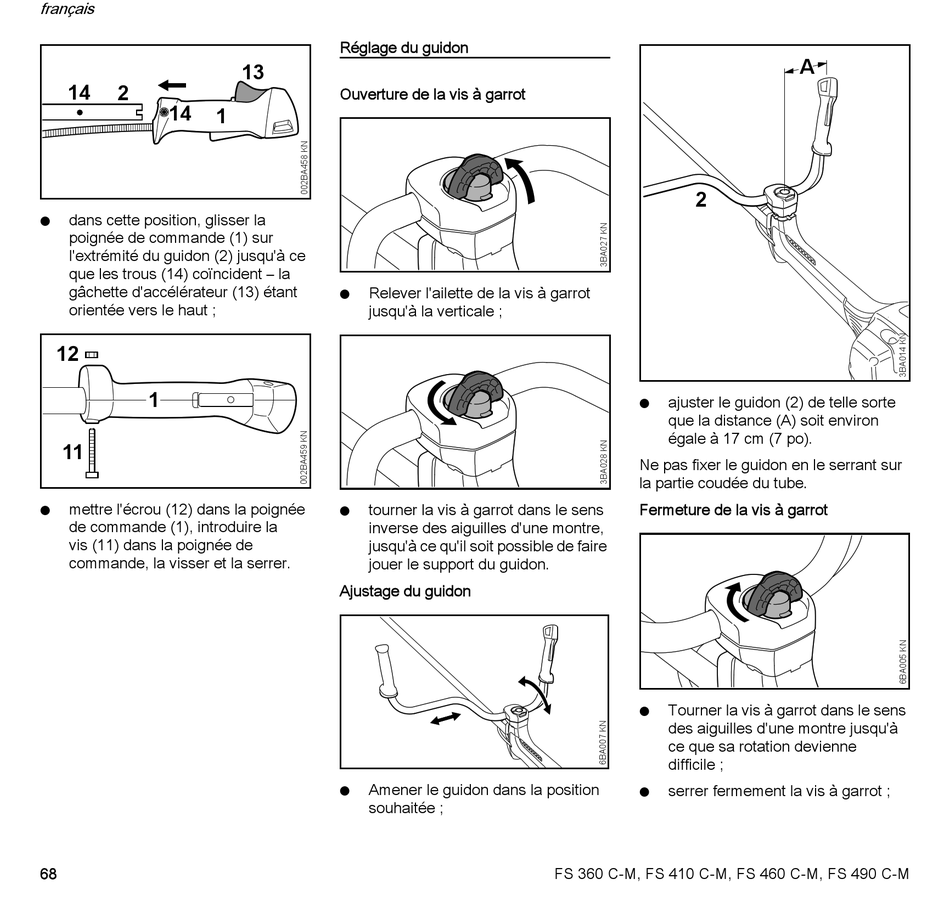

dans cette position, glisser la
N
poignée de commande (1) sur
l'extrémité du guidon (2) jusqu'à ce
que les trous (14) coïncident – la
gâchette d'accélérateur (13) étant
orientée vers le haut ;
12
1
11
mettre l'écrou (12) dans la poignée
N
de commande (1), introduire la
vis (11) dans la poignée de
commande, la visser et la serrer.
68
Réglage du guidon
13
Ouverture de la vis à garrot
Relever l'ailette de la vis à garrot
N
jusqu'à la verticale ;
tourner la vis à garrot dans le sens
N
inverse des aiguilles d'une montre,
jusqu'à ce qu'il soit possible de faire
jouer le support du guidon.
Ajustage du guidon
Amener le guidon dans la position
N
souhaitée ;
2
ajuster le guidon (2) de telle sorte
N
que la distance (A) soit environ
égale à 17 cm (7 po).
Ne pas fixer le guidon en le serrant sur
la partie coudée du tube.
Fermeture de la vis à garrot
Tourner la vis à garrot dans le sens
N
des aiguilles d'une montre jusqu'à
ce que sa rotation devienne
difficile ;
serrer fermement la vis à garrot ;
N
FS 360 C-M, FS 410 C-M, FS 460 C-M, FS 490 C-M
A
