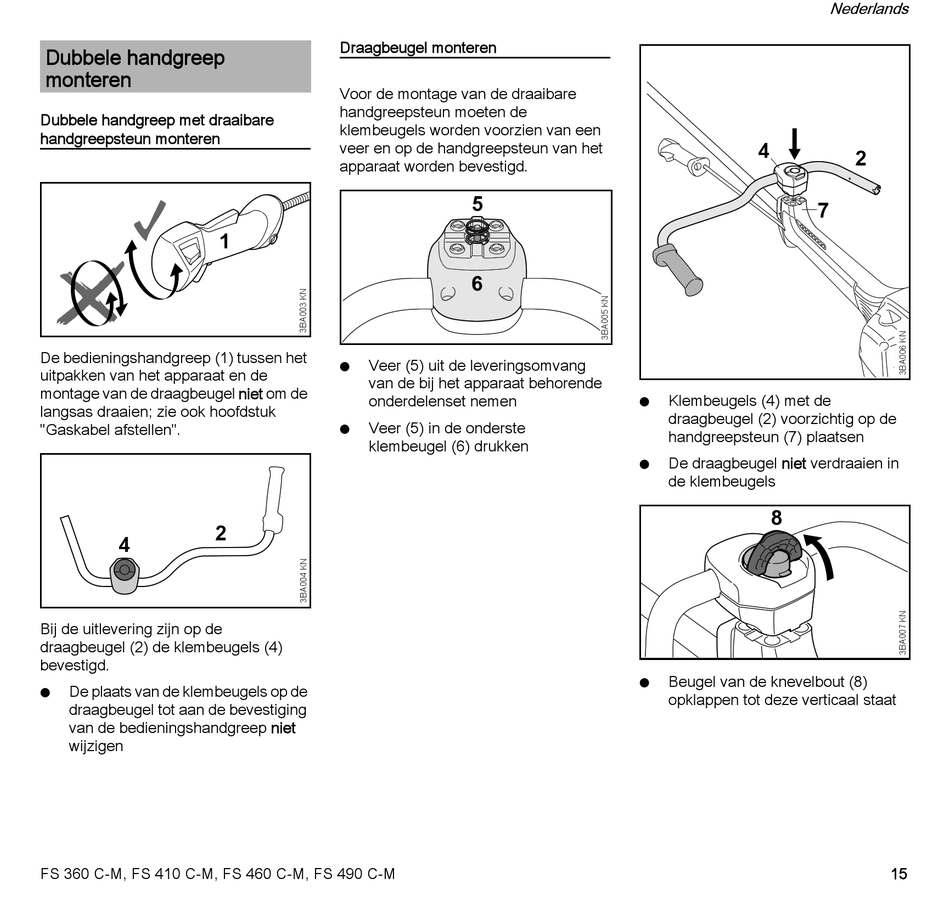

Dubbele handgreep
monteren
Dubbele handgreep met draaibare
handgreepsteun monteren
1
De bedieningshandgreep (1) tussen het
uitpakken van het apparaat en de
montage van de draagbeugel niet om de
langsas draaien; zie ook hoofdstuk
"Gaskabel afstellen".
2
4
Bij de uitlevering zijn op de
draagbeugel (2) de klembeugels (4)
bevestigd.
De plaats van de klembeugels op de
N
draagbeugel tot aan de bevestiging
van de bedieningshandgreep niet
wijzigen
FS 360 C-M, FS 410 C-M, FS 460 C-M, FS 490 C-M
Draagbeugel monteren
Voor de montage van de draaibare
handgreepsteun moeten de
klembeugels worden voorzien van een
veer en op de handgreepsteun van het
apparaat worden bevestigd.
5
Veer (5) uit de leveringsomvang
N
van de bij het apparaat behorende
onderdelenset nemen
Veer (5) in de onderste
N
klembeugel (6) drukken
4
7
Klembeugels (4) met de
N
draagbeugel (2) voorzichtig op de
handgreepsteun (7) plaatsen
De draagbeugel niet verdraaien in
N
de klembeugels
8
Beugel van de knevelbout (8)
N
opklappen tot deze verticaal staat
