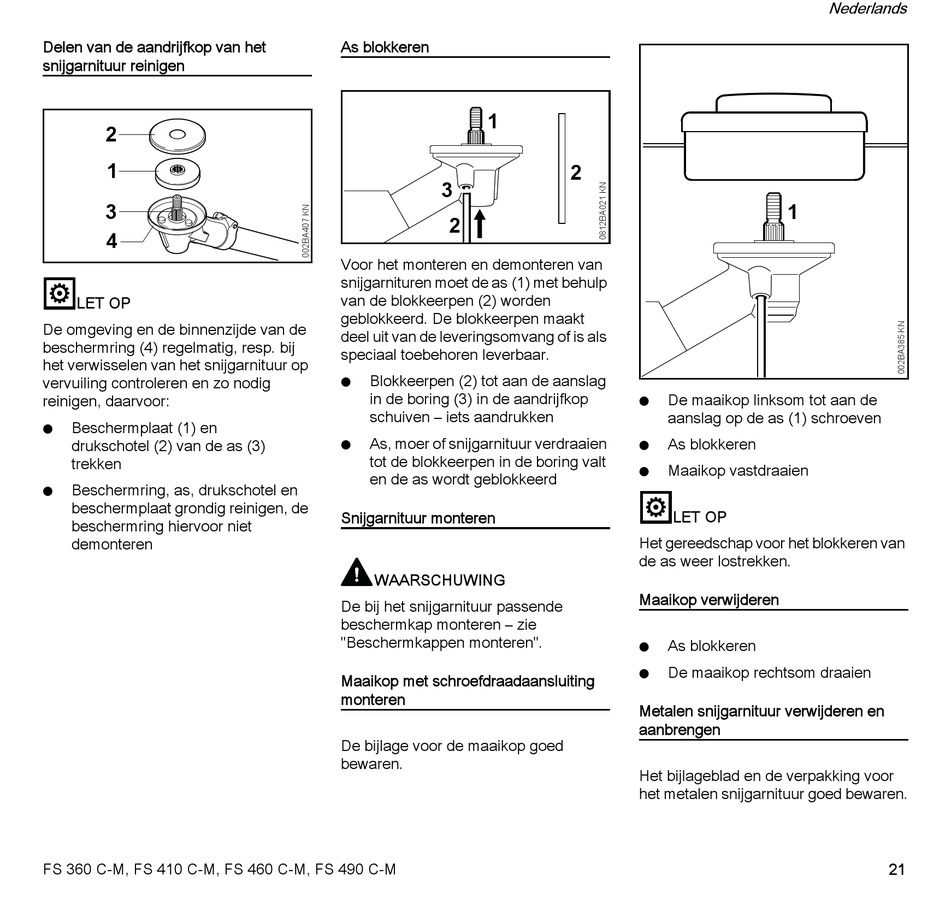

Delen van de aandrijfkop van het
snijgarnituur reinigen
2
1
3
4
LET OP
De omgeving en de binnenzijde van de
beschermring (4) regelmatig, resp. bij
het verwisselen van het snijgarnituur op
vervuiling controleren en zo nodig
reinigen, daarvoor:
Beschermplaat (1) en
N
drukschotel (2) van de as (3)
trekken
Beschermring, as, drukschotel en
N
beschermplaat grondig reinigen, de
beschermring hiervoor niet
demonteren
FS 360 C-M, FS 410 C-M, FS 460 C-M, FS 490 C-M
As blokkeren
1
3
2
Voor het monteren en demonteren van
snijgarnituren moet de as (1) met behulp
van de blokkeerpen (2) worden
geblokkeerd. De blokkeerpen maakt
deel uit van de leveringsomvang of is als
speciaal toebehoren leverbaar.
Blokkeerpen (2) tot aan de aanslag
N
in de boring (3) in de aandrijfkop
schuiven – iets aandrukken
As, moer of snijgarnituur verdraaien
N
tot de blokkeerpen in de boring valt
en de as wordt geblokkeerd
Snijgarnituur monteren
WAARSCHUWING
De bij het snijgarnituur passende
beschermkap monteren – zie
"Beschermkappen monteren".
Maaikop met schroefdraadaansluiting
monteren
De bijlage voor de maaikop goed
bewaren.
2
De maaikop linksom tot aan de
N
aanslag op de as (1) schroeven
As blokkeren
N
Maaikop vastdraaien
N
LET OP
Het gereedschap voor het blokkeren van
de as weer lostrekken.
Maaikop verwijderen
As blokkeren
N
De maaikop rechtsom draaien
N
Metalen snijgarnituur verwijderen en
aanbrengen
Het bijlageblad en de verpakking voor
het metalen snijgarnituur goed bewaren.
