Nederlands
5 Motorzeis klaarmaken voor
gebruik
5.1 Motorzeis op het gebruik voor‐
bereiden
Voorafgaand aan de werkzaamheden moeten
altijd de volgende stappen worden gezet:
► Zorg ervoor dat de volgende componenten
zich in een veilige toestand bevinden:
– Motorzeis, 4.6.1.
– Beschermkap,
– Maaikop of metalen snijgarnituur,
of 4.6.4.
► Motorzeis reinigen,

► Dubbele handgreep monteren,

► Combinatie van snijgarnituur, beschermkap en
draagsysteem selecteren,
► Beschermkap monteren,
► Maaikop of metalen snijgarnituur monteren,
6.3.1 of 6.4.
► Motorzeis tanken,
► Draagsysteem omdoen en afstellen,
► Dubbele handgreep afstellen,
► Motorzeis uitbalanceren,
► Bedieningselementen controleren,
► Als deze handelingen niet kunnen worden uit‐
gevoerd: gebruik de motorzeis niet en neem
contact op met een STIHL dealer.
6

Motorzeis monteren

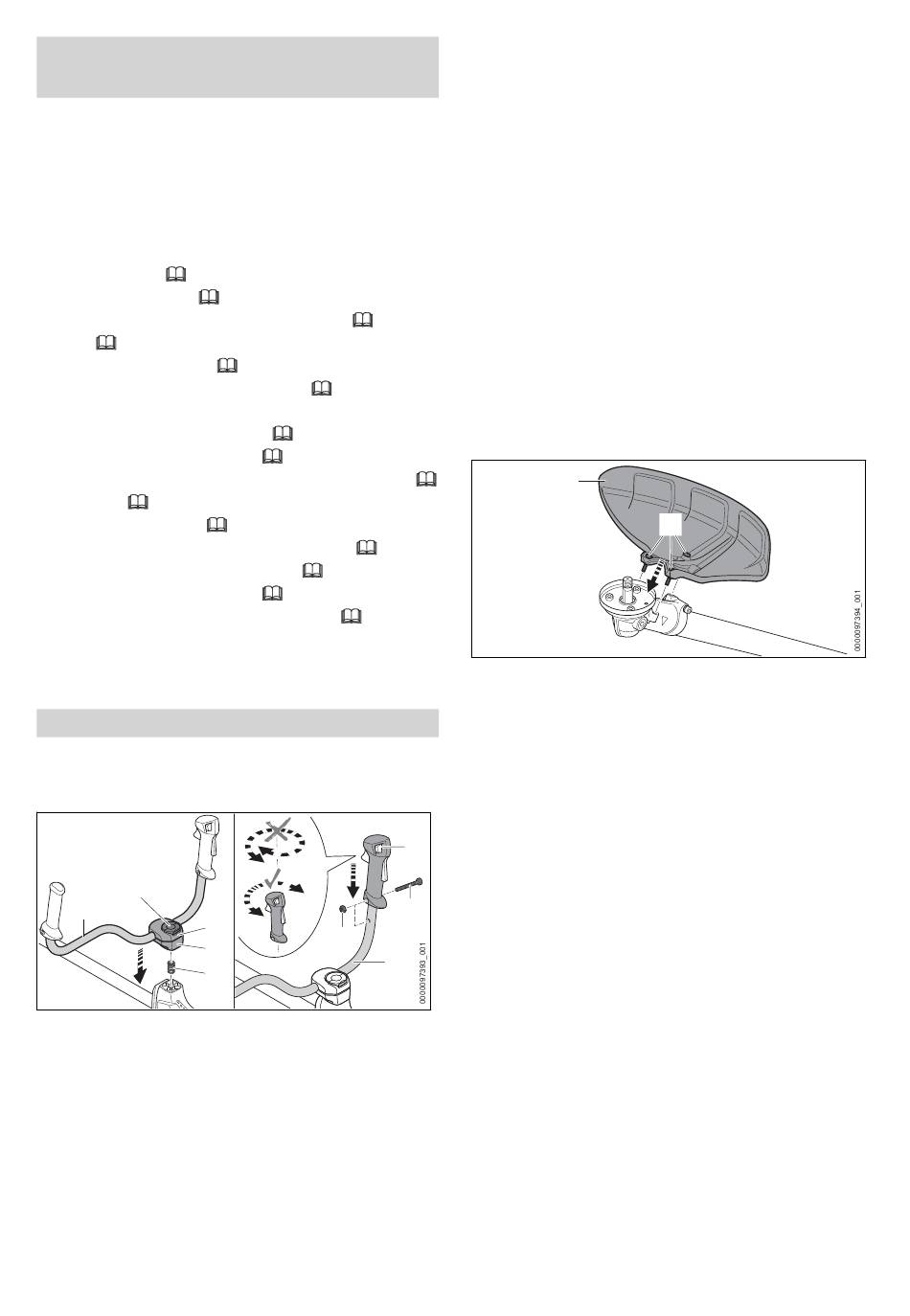

6.1 Dubbele handgreep monteren
► Schakel de motor uit.
1
2
► Klap de beugel van de knevelbout (1) omhoog
en draai deze net zolang linksom, totdat de
draagbeugel (2) nog maar iets vastgeklemd is.
► Breng de veer (5) van onderaf in de onderste
klembeugel (4) aan.
► Klembeugels (3 en 4) op de steel/maaiboom
aanbrengen en knevelbout (1) indraaien.
► Kantel de draagbeugel (2) naar boven.
► Draai de knevelbout (1) aan en klap de beugel
omlaag.
► Draai de bout (6) los.
12
4.6.2.
4.6.3
15.1.
6.1.
20.
6.2.
8.2.
7.1.
7.2.
7.3.
10.1.
3
7
4
5
► Plaats de bedieningshandgreep (8) zo op de
draagbeugel (2) dat de boring van de bedie‐
ningshandgreep in lijn ligt met de boring van
de draagbeugel en dat de schakelhendel naar
de aandrijfkop is gericht.
Draai de bedieningshandgreep (8) daarbij niet.
► Moer (7) aanbrengen.
► Bout (6) aanbrengen en vastdraaien.
De dubbele handgreep hoeft niet opnieuw te
worden uitgebouwd.
6.2 Beschermkap en aanslag aan‐
brengen en verwijderen
6.2.1 Beschermkap voor maaikoppen, meta‐
len snijgarnituren en aanslag monte‐
ren
► Schakel de motor uit.
1
► Plaats de beschermkap (1) op het aandrijfhuis.
► Draai de bouten (2) aan en draai ze vast met
een aanhaalmoment van 10 Nm.
6.2.2 Beschermkap voor maaikoppen, meta‐
len snijgarnituren en aanslag demon‐
teren
► Schakel de motor uit.
► Draai de bouten los.
8
► Verwijder de beschermkap.
6.2.3 Beschermkap voor hakselmes monte‐
6
ren
Voor de montage van de beschermkap is een
2
extra houder aan de schacht nodig. De houder
wordt met speciale schroeven en speciaal
gereedschap aan de schacht bevestigd.
► Schakel de motor uit.
► Als de houder voor de beschermkap nog niet
aan de schacht is gemonteerd: laat de houder
door een STIHL dealer monteren.

5 Motorzeis klaarmaken voor gebruik

2
0458-856-7621-A
