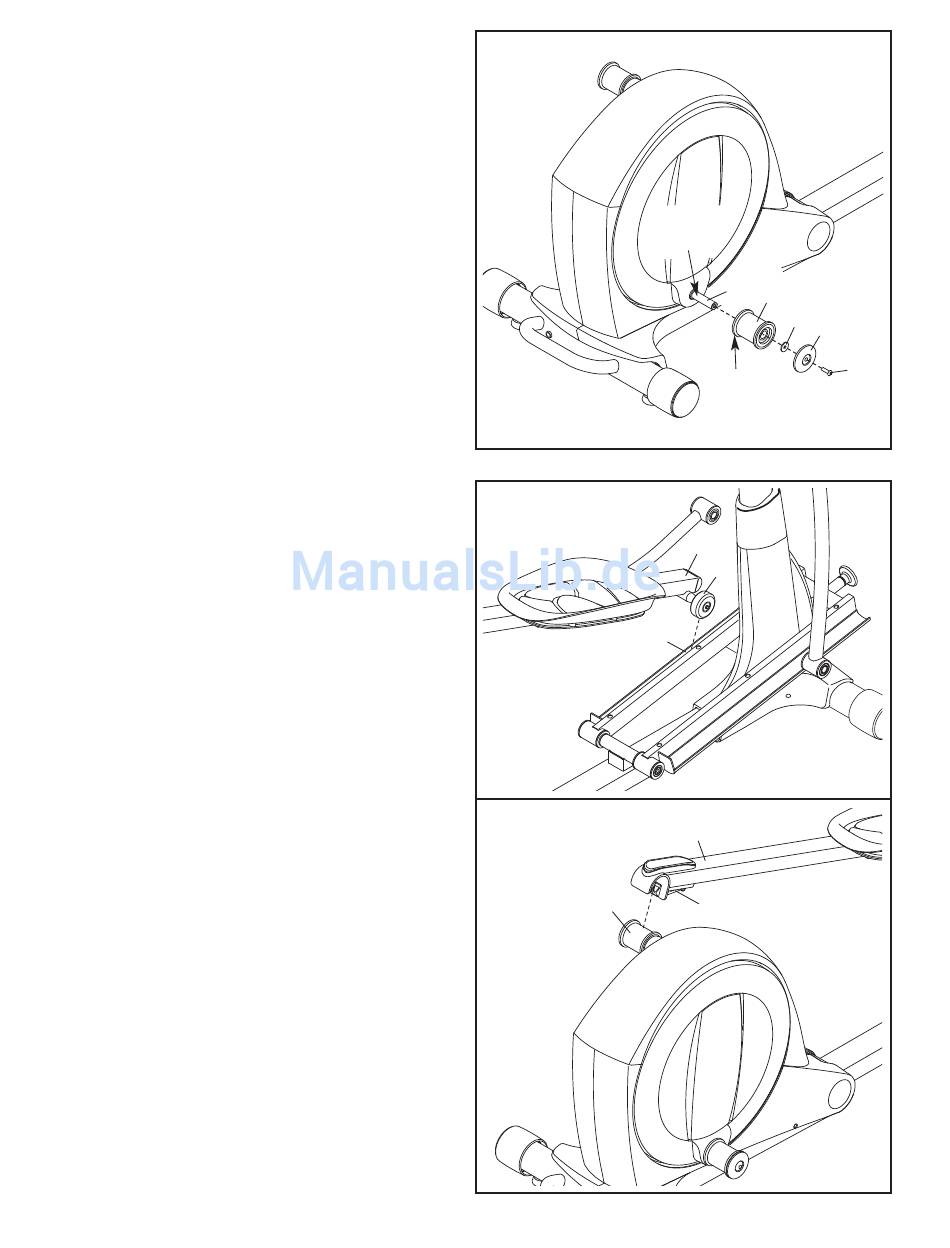

7. Geben Sie etwas Schmierfett auf die Achse am
rechten Kurbelarm (39).
Richten Sie eine Pedalschienenmanschette (46)
so aus, dass die flache Seite zum
Ellipsentrainer hinschaut. Schieben Sie die
Pedalschienenmanschette auf die Achse am
rechten Kurbelarm (39).
Befestigen Sie die Pedalschienenmanschette
(46) mit einer selbstsichernden M8 x 25mm
Schraube (121), einer großen
Achsenabdeckung (113) und einer M8
Unterlegscheibe (95). Tipp: Achten Sie darauf,
die große Achsenabdeckung beim
Feststellen der selbstsichernden Schraube
nicht zu beschädigen.
Wiederholen Sie diesen Schritt auf der
anderen Seite des Ellipsentrainers.
8. Siehe Abbildung 8a. Finden Sie die
Pedalschienenrolle (32) an der linken
Pedalschiene (13).
Legen Sie die Pedalschienenrolle (32) auf die
linke Seite der Rampe (130).
Siehe Abbildung 8b. Ziehen Sie die
Verriegelung (50) an der linken Pedalschiene
(13) nach oben.
Drücken Sie die linke Pedalschiene (13) auf die
linke Pedalschienenmanschette (46).
Vergewissern Sie sich, dass die linke
Pedalschiene einklinkt.
Wiederholen Sie diesen Schritt auf der
anderen Seite des Ellipsentrainers.
7
8a
130
8b
46
9
Schmier-
mittel
39
46
95
113
Flache
Seite
13
32
13
50
121
