MONTAGE
Zur Montage braucht man zwei Personen. Legen Sie alle Teile Ellipsentrainers an einem dafür freigemachten
Platz aus und entfernen Sie das Verpackungsmaterial. Werfen Sie das Verpackungsmaterial allerdings erst weg,
wenn die Montage fertig ist.
Zusätzlich zu den im Lieferumfang enthaltenen Werkzeugen braucht man einen Kreuzschlitzschrauben-
dreher
und einen Gummihammer

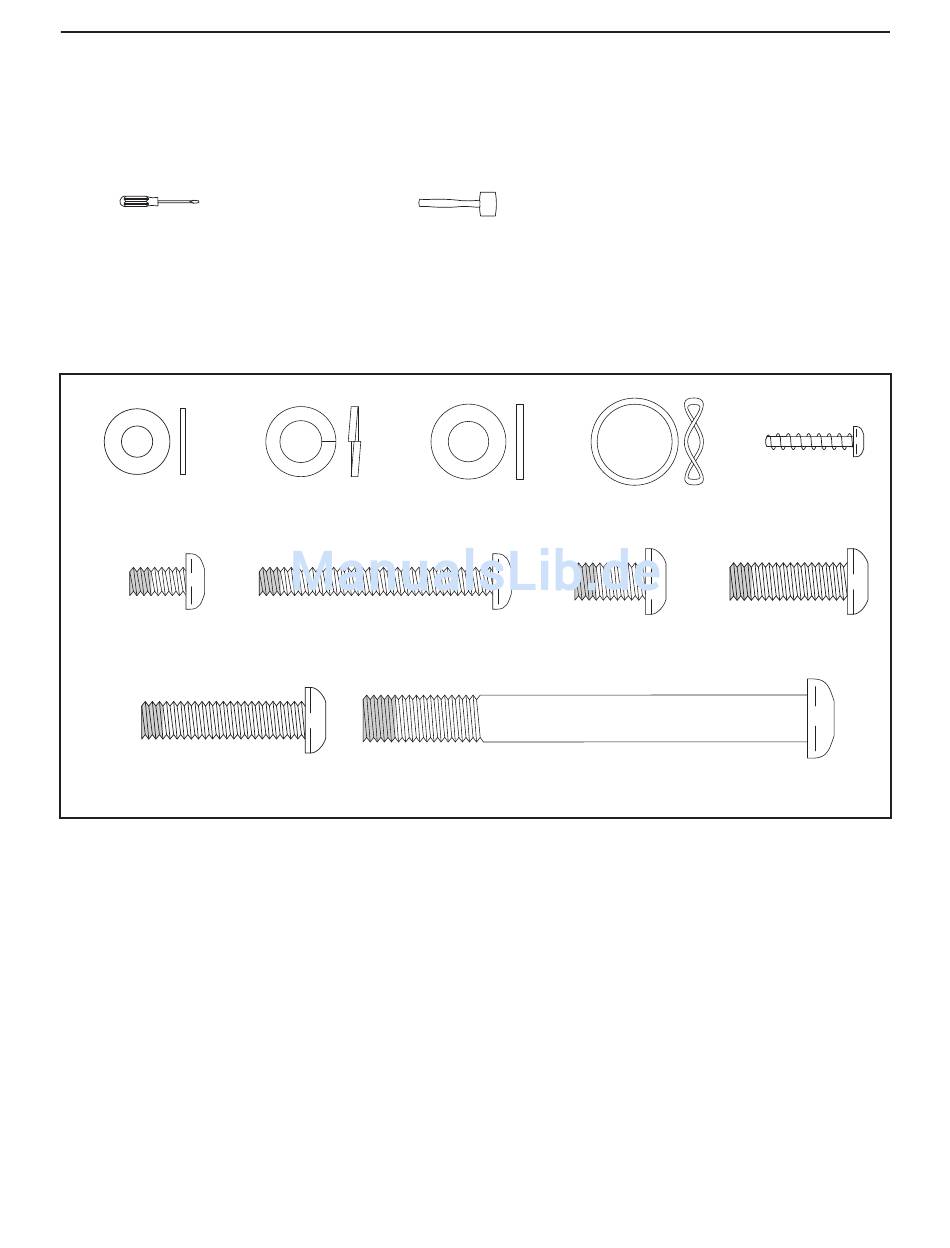

Beim Zusammenstellen Ellipsentrainers verwendet man zur Identifikation der kleinen Teile die Abbildungen
unten. Die Zahl in Klammern, die sich unter jedem Teil befindet, ist die Bestellnummer, welche identisch ist mit
der Zahl in der TEILELISTE am Ende dieser Bedienungsanleitung. Die Zahl hinter der Klammer gibt an, wieviele
solche Teile bei der Montage gebraucht werden. Anmerkung: Einige der kleinen Teile wurden schon in der
Fabrik angebracht. Sollte sich ein Teil nicht im Teilesack befinden, sehen Sie erst nach, ob es nicht
schon angebracht worden ist.
M6
Unterlegscheibe
(112)–8
Selbstsichernde
M6 x 12mm
Schraube (111)–4
Selbstsichernde M8 x
35mm Schraube (137)–2
M8 Federscheibe
(103)–14
Selbstsichernde M6 x
50mm Schraube (62)–4
.
M8 Scheibe
Wellenscheibe
(95)–6
Selbstsichernde M8
x 16mm Schraube
(102)–16
Selbstsichernde M10 x
95mm Schraube (100)–4
5
M4 x 19mm
Schraube
(118)–2
(123)–8
Selbstsichernde M8
x 25mm Schraube
(121)–2
