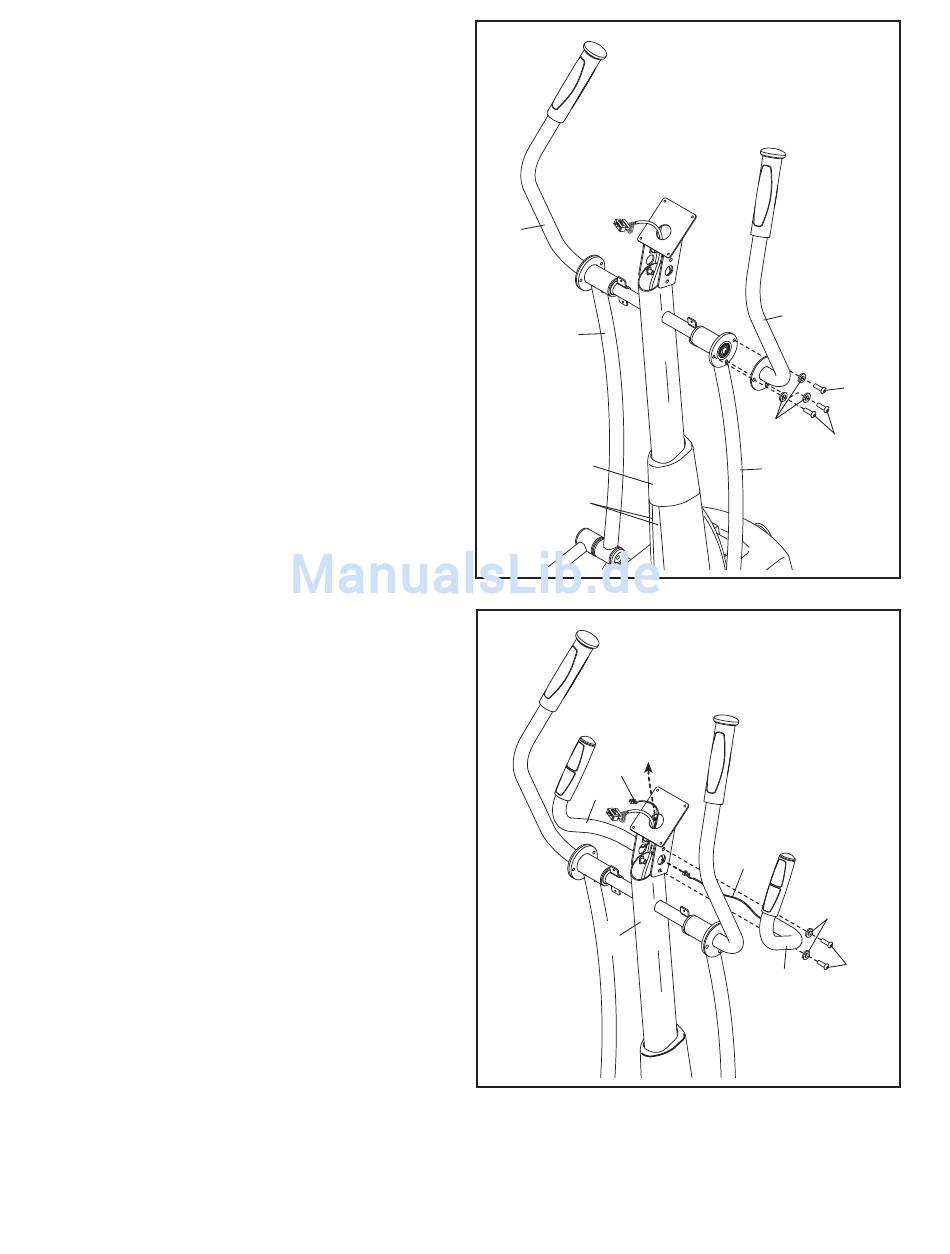

11. Identifizieren Sie den rechten Oberkörperarm
(8), welcher mit einem Aufkleber mit dem Wort
„Right" markiert ist, und richten Sie ihn so aus,
wie abgebildet (L oder Left bedeutet links; R
oder Right bedeutet rechts).
Eine zweite Person soll den rechten Oberkör-
perarm (8) an das rechte Oberkörperbein (6)
hinhalten.
Befestigen Sie den rechten Oberkörperarm (8)
mit drei selbstsichernden M8 x 16mm
Schrauben (102) und drei M8 Federscheiben
(103) am rechten Oberkörperbein (6).
Befestigen Sie auf die gleiche Weise den
linken Oberkörperarm (9) am linken
Oberkörperbein (7).
Siehe Schritt 4 auf Seite 7. Ziehen Sie die
selbstsichernden M8 x 16mm Schrauben
(102) fest.
Schieben Sie die obere Abdeckung (27) nach
unten und drücken Sie sie auf die rechte und
linke Rahmenabdeckung (21, 22).
12. Identifizieren Sie die rechte Griffstange (10),
welche mit einem Aufkleber mit dem Wort
„Right" markiert ist und richten Sie sie aus, wie
abgebildet (L oder Left bedeutet links; R oder
Right bedeutet rechts).
Eine zweite Person soll die rechte Griffstange
(10) an die rechte Seite des Pfostens (5) halten.
Schieben Sie den Pulsdraht (105) von der
rechten Griffstange (10) durch die rechte Seite
des Pfostens (5) und ziehen Sie den Draht
dann durch das Loch oben aus dem Pfosten
heraus.
Tipp: Vermeiden Sie ein Abklemmen des
Pulsdrahts (105). Befestigen Sie die rechte
Griffstange (10) mit zwei M8 x 16mm selbstsich-
ernde Schrauben (102) und zwei M8
Federscheiben (103) am Pfosten (5).
Befestigen Sie die linke Griffstange (11) auf
die gleiche Weise.
11
9
7
27
21, 22
12
105
11
5
11
8
102
103
102
6
Vermeiden Sie ein
Abklemmen der
Pulsdrähte (105)
105
103
102
10
