EINSTELLEN DES ANTRIEBSRIEMENS
Wenn Sie spüren können, dass die Pedale während
des Tretens rutschen—auch wenn der Widerstand auf
die höchste Stufe eingestellt ist—muss eventuell der
Antriebsriemen eingestellt werden.

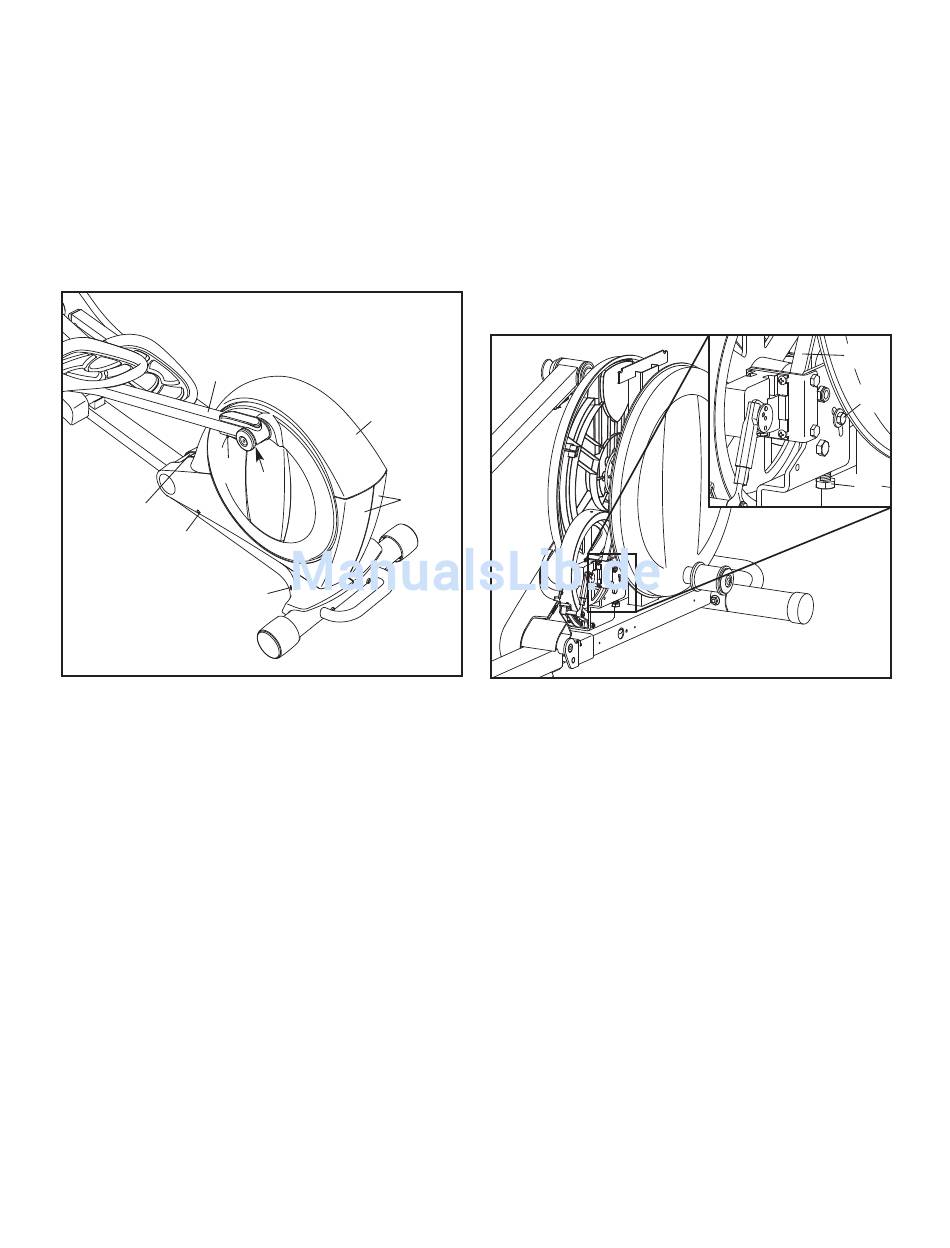

Zur Einstellung des Antriebsriemens muss man als
erstes das Netzkabel herausziehen. Mithilfe eines
flachen Schraubendrehers kann man die Laschen am
Deckel (20) frei machen und den Deckel dann nach
oben vom Ellipsentrainer herunterziehen.
13
50
134
120
120
Heben Sie den Verriegelung (50) auf der Unterseite
der linken Pedalschiene (13) hoch und heben Sie
dann die linke Pedalschiene von der linken
Pedalschienenmanschette (46) herunter.
20
46
19, 18
Entfernen Sie dann die M4 x 16mm
Rundkopfschrauben (134) und die M4 x 42mm
Schrauben (120) von der rechten und der linken
Schutzplatte (18, 19). (Anmerkung: Nicht alle
Schrauben wurden hier abgebildet. Notieren Sie sich,
welche Schraubengröße Sie von welchem Loch ent-
fernen.) Entfernen Sie dann vorsichtig die linke
Schutzplatte.
Lockern Sie die Drehschraube (97). Ziehen Sie die
Riemeneinstellschraube (85) an, bis der
Antriebsriemen (38) straff gezogen ist. Wenn der
Antriebsriemen gestrafft ist, ziehen Sie die
Drehschraube fest.
Wenn Sie damit fertig sind, befestigen Sie die linke
Schutzplatte wieder, geben Sie die linke Pedalschiene
wieder an ihre Stelle und befestigen Sie den Deckel
wieder. Stecken Sie dann den Transformator wieder
ein.
23
38
97
85
