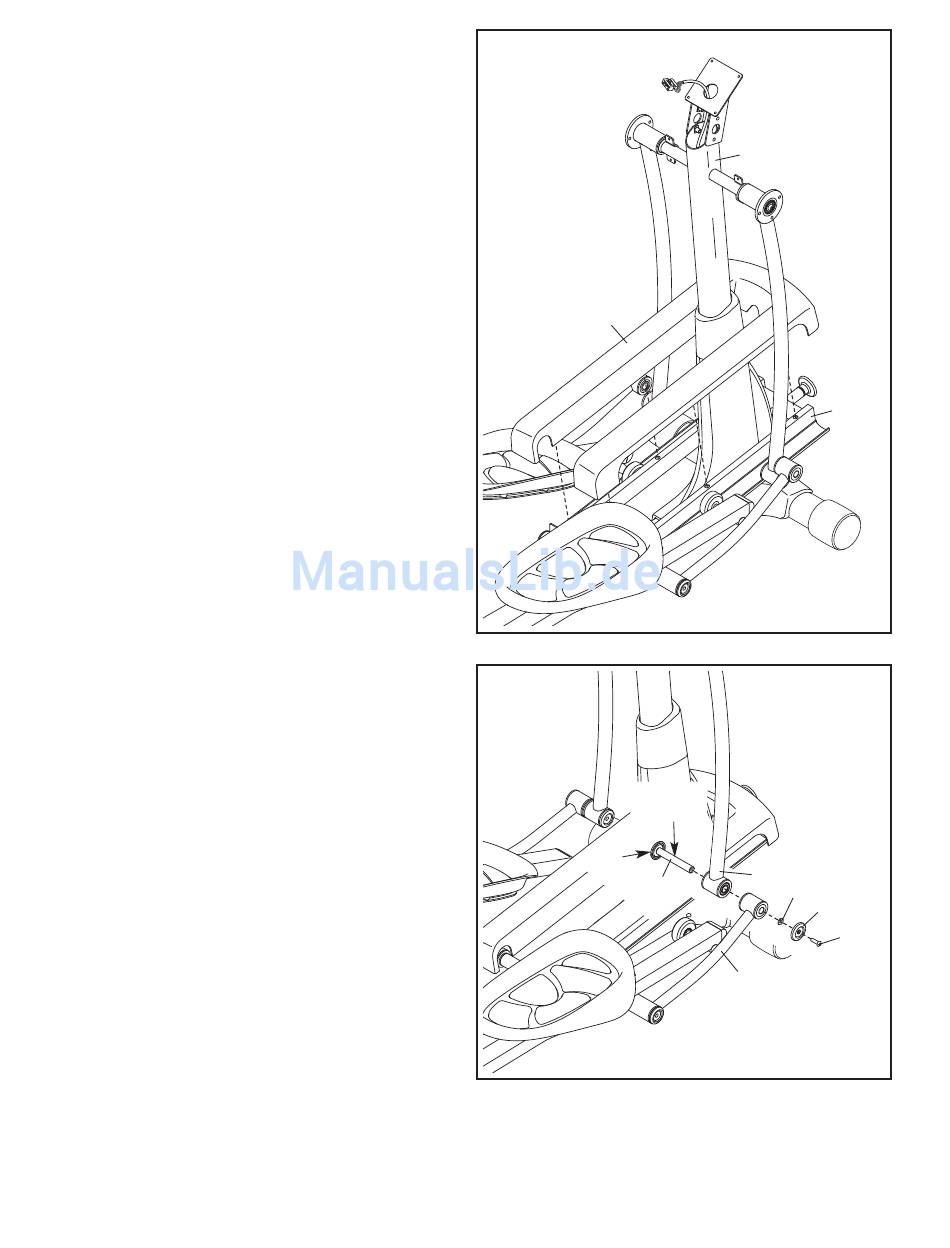

9. Geben Sie die Rampenabdeckung (131) um
den Pfosten (5), wie abgebildet.
Drücken Sie die Laschen der
Rampenabdeckung (131) in die Rampe (130)
hinein.
10. Geben Sie etwas Schmierfett auf eine
Verbindungsarmachse (114).
Schieben Sie die Verbindungsarmachse (114)
von der angedeuteten Seite durch das rechte
Oberkörperbein (6) und den rechten
Verbindungsarm (43).
Stecken Sie einen Sechskantschlüssel in die
selbstsichernde M8 x 35mm Schraube (137) an
der Verbindungsarmachse (114).
Mit einem zweiten Sechskantschlüssel ziehen
Sie eine weitere selbstsichernde M8 x 35mm
Schraube (137), eine kleine Achsenabdeckung
(56) und eine M8 Unterlegscheibe (95) am
anderen Ende der Verbindungsarmachse (114)
fest. Tipp: Vermeiden Sie beim Feststellen
der selbstsichernden Schraube ein
Beschädigen der kleinen Achsenabdeckung.
Wiederholen Sie diesen Schritt auf der
anderen Seite des Ellipsentrainers.
9
131
10
Schmier-
137
10
5
mittel
6
114
95
56
43
130
137
