Installation Als Freistehendes Gerät/Tower - ABB PowerValue 11 RT 6 kVA Benutzerhandbuch

PowerValue 11 RT 10 kVA
WARNUNG!
1. Stecken Sie das Kabel des Batteriemoduls in den Batterieanschluss an der Rückseite der USV, wie in
Abbildung 3 gezeigt.
2.2.2.2 Installation als freistehendes Gerät/Tower
PowerValue 11 RT 6 kVA
1. Ziehen Sie das Display aus der USV und dem Batteriegehäuse heraus und drehen es im
Uhrzeigersinn um 90º. Schieben anschließend das Display wieder zurück in die Frontabdeckung.
1.
2. Stellen Sie die USV senkrecht auf (so dass die Schrauben der Frontabdeckung oben liegen).
3. Befestigen Sie die Halterungen an den Seiten der USV mit Schrauben.
DER ANSCHLUSS DER
ELEKTROFACHKRAFT AUSGEFÜHRT WERDEN.

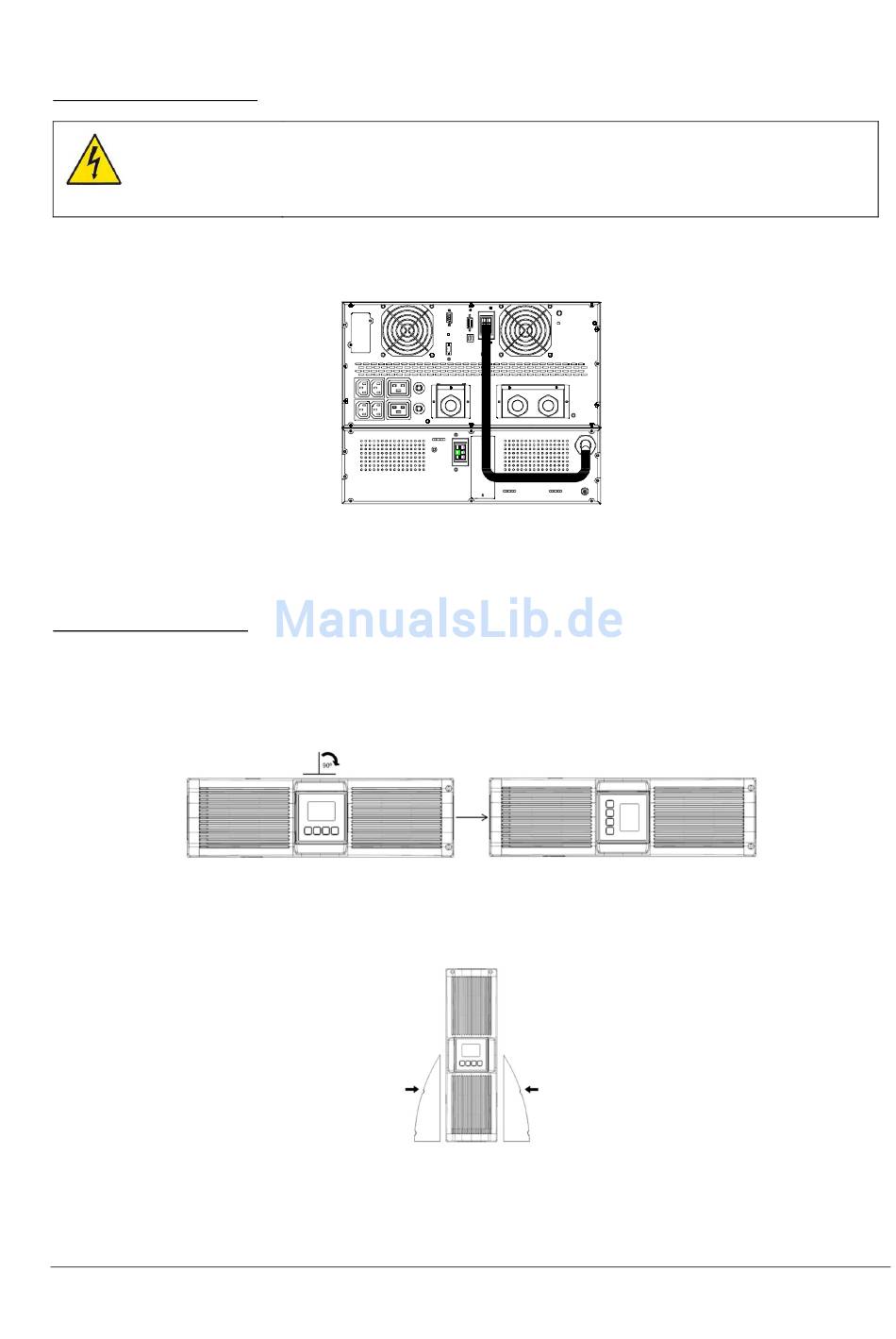

Abbildung 3: Anschlüsse des Batteriemoduls
Abbildung 4: Drehung des Displays
Abbildung 5: Positionierung der Halterung
04-3788_ABB_OPM_PVA11 6-10kVA-RT_DE_140521
Änderungen vorbehalten
EXTERNEN BATTERIE MUSS DURCH EINE
Seite 11/40 ABB
