2.7.3 Hinzufügen einer USV zu einem vorhandenen parallelen System
1. Installieren Sie für das parallele System eine externe manuelle Handumgehung (manueller Bypass).
2. Stellen Sie die ausgehende Spannung der neuen USV ein. Prüfen Sie, ob der Unterschied der
ausgehenden Spannung zwischen beiden USV nicht mehr als 0,5 V beträgt.
3. Stellen Sie sicher, dass der Bypass des parallelen Systems normal funktioniert und die Einstellung
"aktiviert" ist. Drücken Sie anschließend den Einschaltknopf, um die USV auszuschalten. Die USV wird im
Bypass-Modus betrieben.
4. Schalten Sie den manuellen Bypass-Schalter ein. ".
5. Schalten Sie anschließend die Einspeisung zur USV und die Abgangsseite von der USV aus. Jetzt
können Sie die USV ausschalten. Die Last wird weiterhin mit Spannung versorgt..
6. Schließen Sie das Kabel und die Leitung der hinzugefügten USV gemäß Abbildung 26 und Abbildung 27
an.
7. Schalten Sie den Eingangs-Schalter des manuellen Bypass-Schalters wieder ein, so dass beide USVn
mit Spannung versorgt werden.Prüfen Sie, ob jede USV sich im Bypass-Modus befindet.
8. Schalten Sie die den Abgangs-Schalter des manuellen Bypass wieder ein.
9. Schalten Sie den Bypass-Schalter wieder aus (so dass die Netzeinspeisung wieder direkt die USV
versorgt.
10. Indem Sie an einer USV den Einschaltknopf drücken, wird jede USV abgeschaltet. Anschließend laufen
beide USVn parallel im Online-Modus.

2.7.4 Entfernen einer USV aus einem parallelen System

1. Es gelten die gleichen Vorraussetzungen wie unter 2.7.3. Es muss ein externer manueller Bypass-
Schalter (externe Handumgehung) vorhanden sein.
2. Stellen Sie sicher, dass der interne Bypass normal funktioniert und die Einstellung "aktiviert" ist.
3. Drücken Sie den Einschaltknopf, um das USV-System auszuschalten. Das USV-System wird im Bypass-
Modus betrieben.
4. Schalten Sie den manuellen Bypass-Schalter ein.
5. Schalten Sie den eingangsseitigen (zur USV) und den abgangsseitigen (von der USV) Schalter an der
manuellen Handumgehung aus. Die USV wird ausgeschaltet.
6. Entfernen Sie die ausgewählte USV, Kabel und Leitungen.

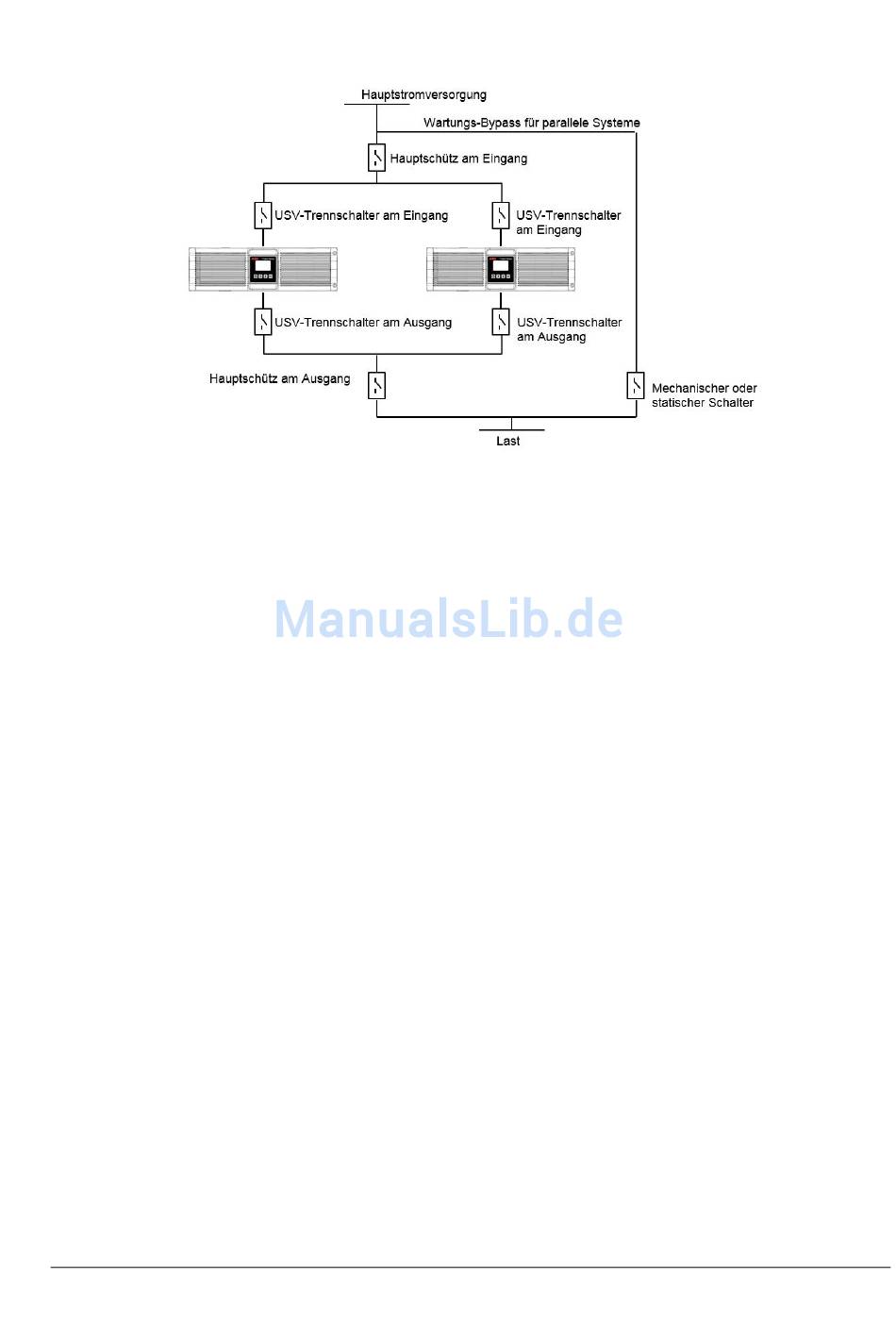

Abbildung 27: Installationsdiagramm des parallelen Systems
