WARNUNG!
Anschlüsse der gemeinsamen Einspeisung
Wenn die USV mit nur einer Einspeisung (single feed input) betrieben werden soll, ist folgendes zu beachten:
1. WICHTIG: Schließen Sie zuerst das Erdungskabel (PE) an.
2. Brücken Sie die Klemmen JP und L.
3. Schließen Sie das Einspeise- und Ausgangskabel an.
Verwenden Sie nur geeignetes Werkzeuge um die Anschlüsse herzustellen und um eine zuverlässige
Kontaktierung zu gewährleisten.

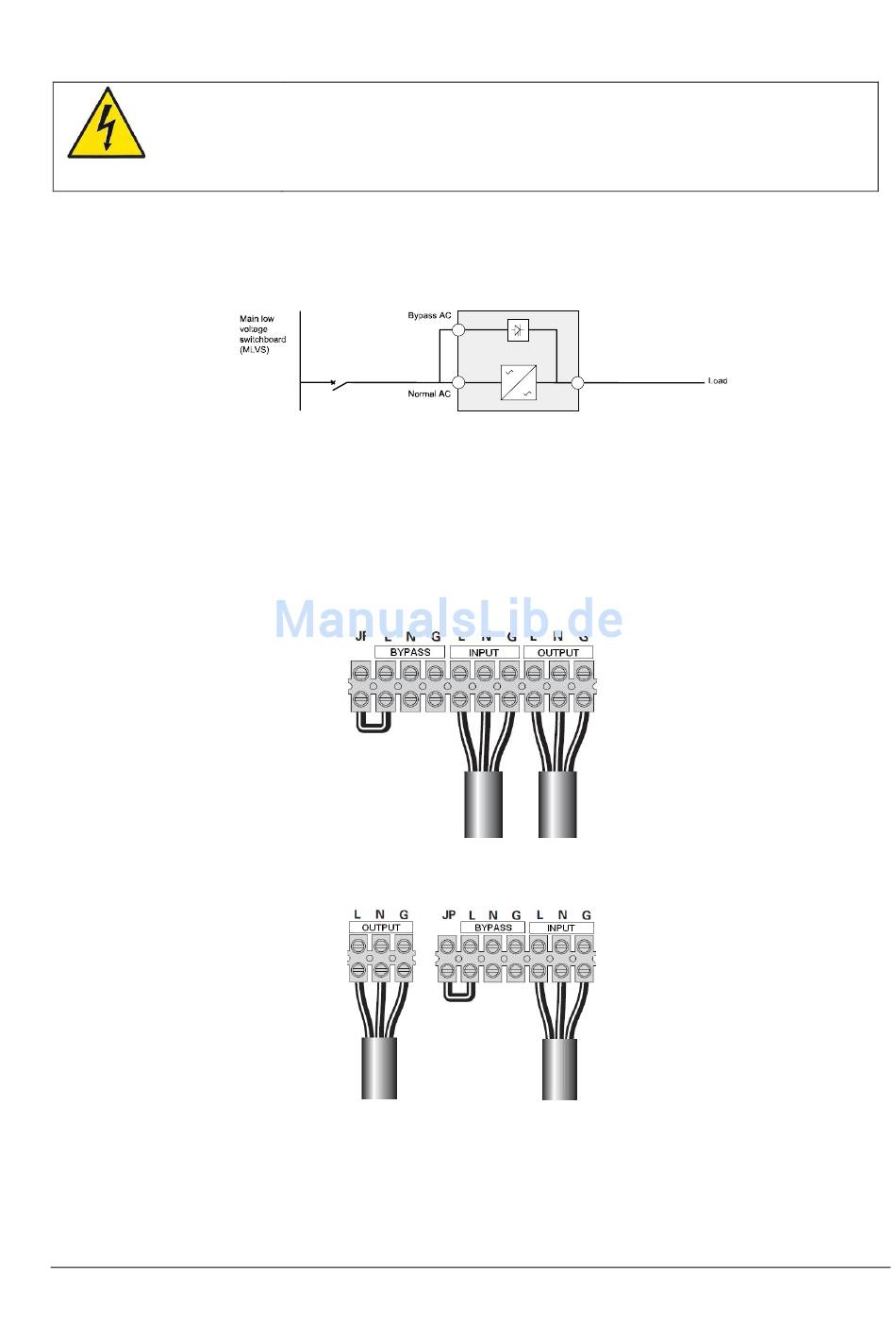

Abbildung 15: Klemmleistenbelegung bei gemeinsamer Einspeisung 6 kVA USV
Abbildung 16: Klemmleistenbelegung bei gemeinsamer Einspeisung 10 kVA USV
Anschlüsse bei getrennter Einspeisung (dual feed)
In dieser Konfiguration wird die USV mit zwei Zuleitungen (einer für den Wechselrichter und einer für den
Bypass).
DIE KABEL MÜSSEN VON EINER ELEKTROFACHKRAFT ANGESCHLOSSEN
WERDEN.
Abbildung 14: USV mit gemeinsamer Einspeisung
