ABB PowerValue 11 RT 6 kVA Benutzerhandbuch Seite 16

Wenn die Einspeisungen nicht über einen gemeinsammen Erdungspunkt verfügen sollten, empfehlen wir
einen Transformator an den Eingängen anzuschliessen, wie in den nachfolgenden Abbildungen dargestell.

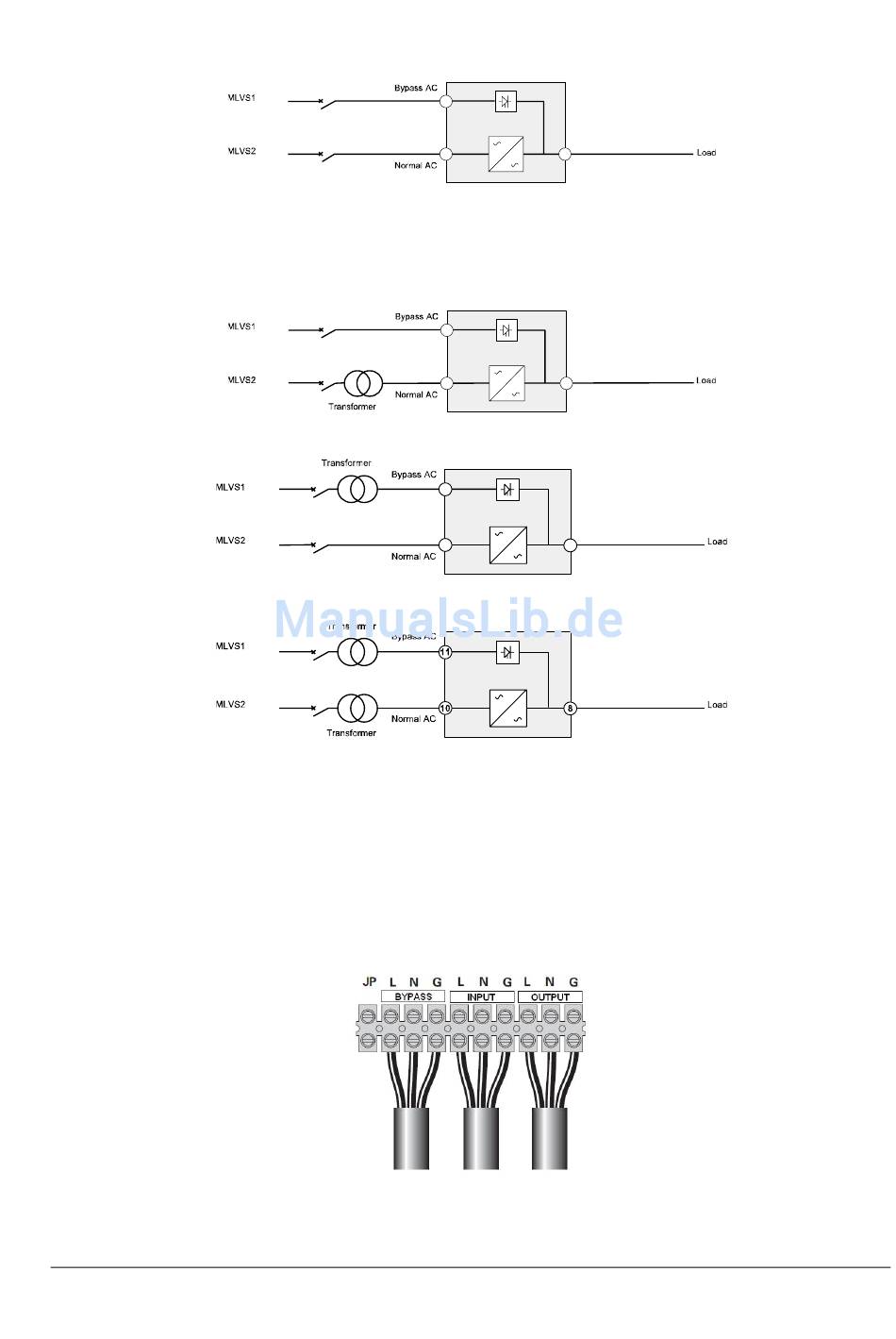

Abbildung 18, Abbildung 19 und20 zeigen die Anschlussmöglichkeiten.
Abbildung 18: USV mit Transformator am normalen AC-Eingang
Abbildung 20: USV mit Transformator am normalen und Bypass-Eingang
Führen Sie die nachfolgenden Schritte aus, um die USV anzuschließen:
1. WICHTIG: Schließen Sie zuerst das Erdungskabel (PE) an.
2. Stellen Sie sicher, dass die Klemmen JP und L nicht gebrückt sind!
3. Schließen Sie das Einspeise- und Ausgangskabel sowie das Bypass-Kabel an.
Verwenden Sie nur geeignetes Werkzeuge um die Anschlüsse herzustellen und um eine zuverlässige
Kontaktierung zu gewährleisten.
Abbildung 21: Anschlüsse bei getrennter Einspeisung 6 kVA USV
Abbildung 17: USV mit getrennter Einspeisung
Abbildung 19: USV mit Transformator am Bypass-Eingang
04-3788_ABB_OPM_PVA11 6-10kVA-RT_DE_140521
Änderungen vorbehalten
Seite 16/40 ABB
