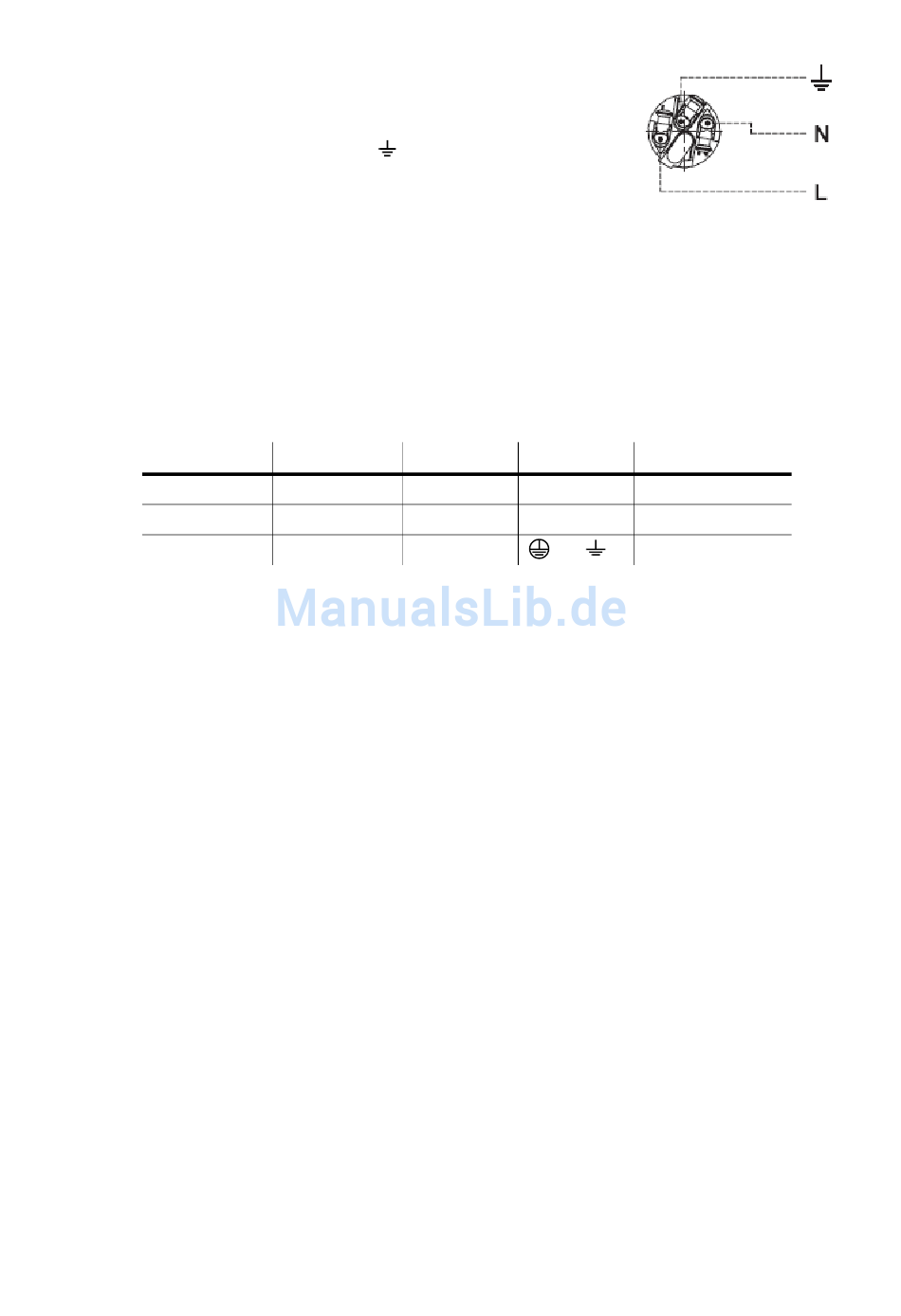

5. Schieben Sie die Adern in die entsprechenden Anschlüsse und
ziehen Sie die Schrauben mit einem kleinen Schlitzschrauben-
dreher fest:
• Phase in den Anschluss L
• Nullleiter in den Anschluss N
• Schutzerde in den Anschluss
6. Schieben Sie den Einsatz in das Gehäuse. Der Einsatz lässt sich
nur in einer Position in das Gehäuse schieben.
7. Schieben Sie die Zugentlastung in das Gehäuse und ziehen Sie die
Verschraubung fest (ca. 2,5 Nm). Die Zugentlastung lässt sich nur
in einer Position in das Gehäuse schieben.
Montage eines Netzsteckers
Wenn Sie das Netzkabel mit einem passenden Netzstecker versehen, dürfen Sie nur Schutzkontaktstecker,
die für die Strom- und Leistungsaufnahme des Gerätes ausgelegt sind, verwenden. Befolgen Sie die
Montageanweisung des Steckerherstellers. Tabelle 1 zeigt gebräuchliche Adermarkierungen. Wenden Sie
sich im Zweifelsfall an einen qualifizierten Elektriker.
Aderfarbe (EU)
braun
blau
gelb/grün
Einschalten des Gerätes
Vor dem Einschalten des Gerätes muss die Tiltsperre gelöst und das Netzkabel angeschlossen sein.
Schalten Sie das Gerät mit dem Netzschalter an der Basis (siehe Bild 1) ein (Position "I").
8
.
Abbildungen auf dieser Seite mit freundlicher Genehmigung der Neutrik AG
Aderfarbe (US)
Anschluss
schwarz
Phase
weiß
Nullleiter
grün
Schutzerde
Tabelle 1: Gebräuchliche Adermarkierungen
MAC III Wash Bedienungsanleitung
Symbol
Schraubenfarbe (US)
L
gelb oder messing
N
silber
oder
grün
Anschlüsse
