Montage
Warnung! Der Pan-Motor des MAC III Wash verfügt über hohes Drehmoment. Die Basis kann sich
bewegen, wenn das Gerät ungesichert auf einer Oberfläche steht. Schalten Sie den MAC III Wash
erst ein, wenn die Basis gegen Verdrehen gesichert wurde.
Warnung! Verwenden Sie immer 2 Klemmen zur Montage des Geräts. Verriegeln Sie die Schnell-
verbinder der Klemmen. Die Schnellverschlüsse sind erst verriegelt, wenn sie 90° im Uhrzeigersinn
gedreht wurden.
Warnung! Wenn das Gerät gehängt wird, muss es mit einer zweiten, unabhängigen Sicherung gegen
Absturz gesichert werden. Das Fangseil darf nur am Ankerpunkt für das Fangseil an der Basis des
Geräts befestigt werden. Das Fangseil darf nicht an den Griffen der Basis oder des Bügels befestigt
werden.
Warnung! Wenn das Gerät nicht mit dem Bügel senkrecht nach unten zeigend befestigt wird,
müssen Sie zwei Halfcoupler zur Befestigung verwenden. Verwenden Sie keine Klemmen, die nicht
vollständig die tragende Struktur umschließen.
Warnung! Bei Verwendung des Geräts im Freien müssen Sie sicherstellen, dass Sonnenlicht unter
keinen Umständen in die Frontlinse scheinen kann. Die Frontlinse des MAC III Wash fokussiert die
Sonnenstrahlen. Dadurch können Komponenten im Inneren des Geräts beschädigt werden. Es
besteht Brandgefahr.
Wichtig! Der Abstand zu anderen Lichtquellen, die das Display des MAC III Wash anleuchten
können, beträgt 3 m. Intensiver Lichteinfall kann das Display beschädigen.
Der MAC III Wash kann auf stehend
auf einer ebenen Oberfläche oder in
beliebiger Orientierung gehängt
werden. Verwenden Sie Halfcoupler
(siehe Bild 5), wenn der Bügel nicht
senkrecht nach unten zeigt. Die
Aufnahmen für die Befestigung der
Klemmen in der Basis ermöglichen die
parallele, lotrechte und im 45°-Winkel
zur Frontseite Befestigung der
Klemmen (siehe Bild 4).
Der Bewegungsbereich des Bügels
und des Kopfes kann über das
Gerätemenü begrenzt werden.
Dadurch können Kollisionen mit
anderen Scheinwerfern oder
Strukturen bei beengten
Platzverhältnissen verhindert werden
(siehe PAN/TILT SETTINGS auf Seite
16).
Mont ag e an einer Truss
1. Vergewissern Sie sich, dass die
Befestigungsklemmen (nicht im
Lieferumfang) unbeschädigt und
für das 10-fache Gewicht des
Geräts zugelassen sind. Vergewissern Sie sich, dass die tragende Struktur mindestens für das 10-fache
Gewicht aller montierten Geräte, Kabel, Hilfsmittel etc. zugelassen ist.
12

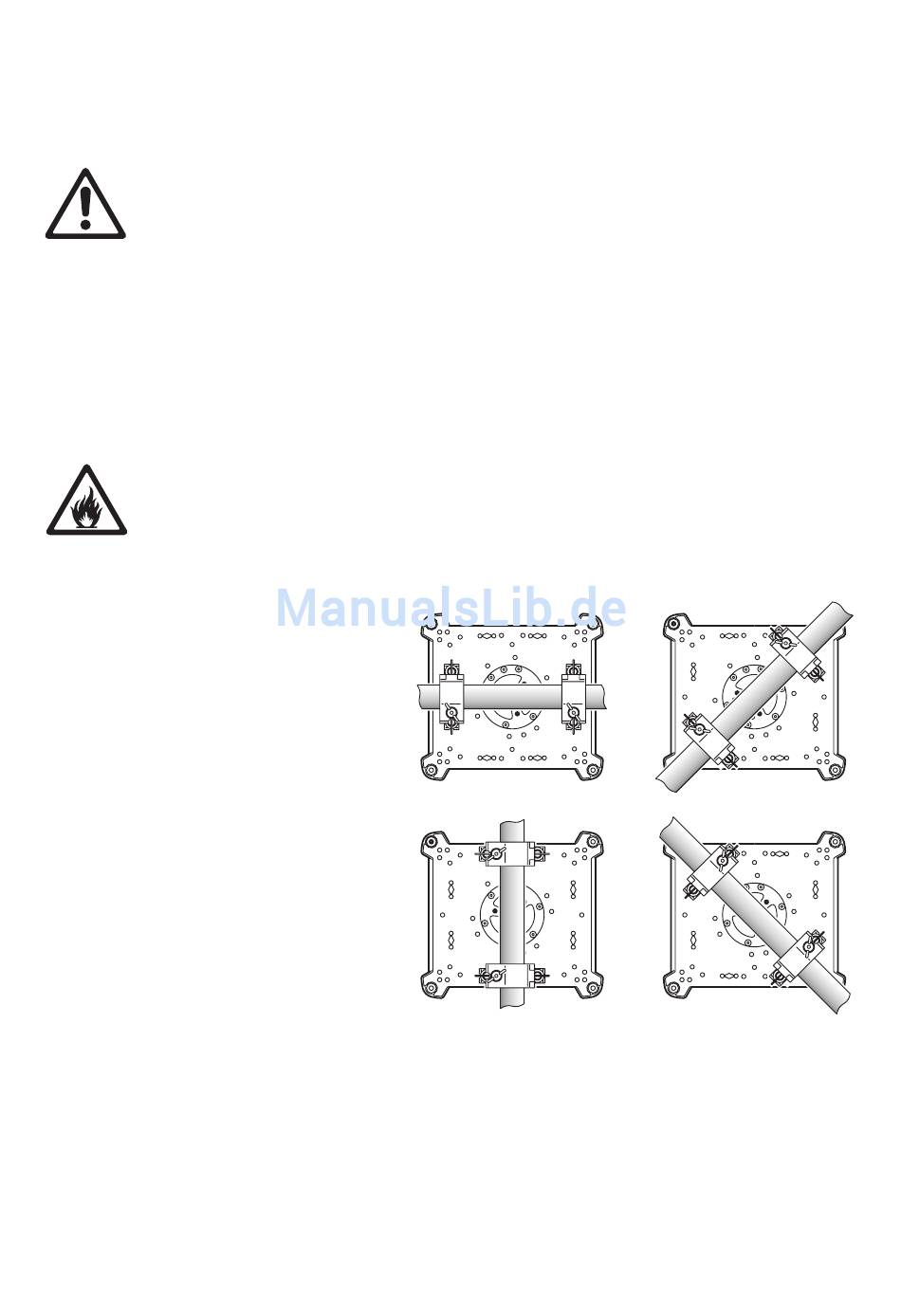

Bild 4: Mögliche Positionen der Klemmen
MAC III Wash Bedienungsanleitung
