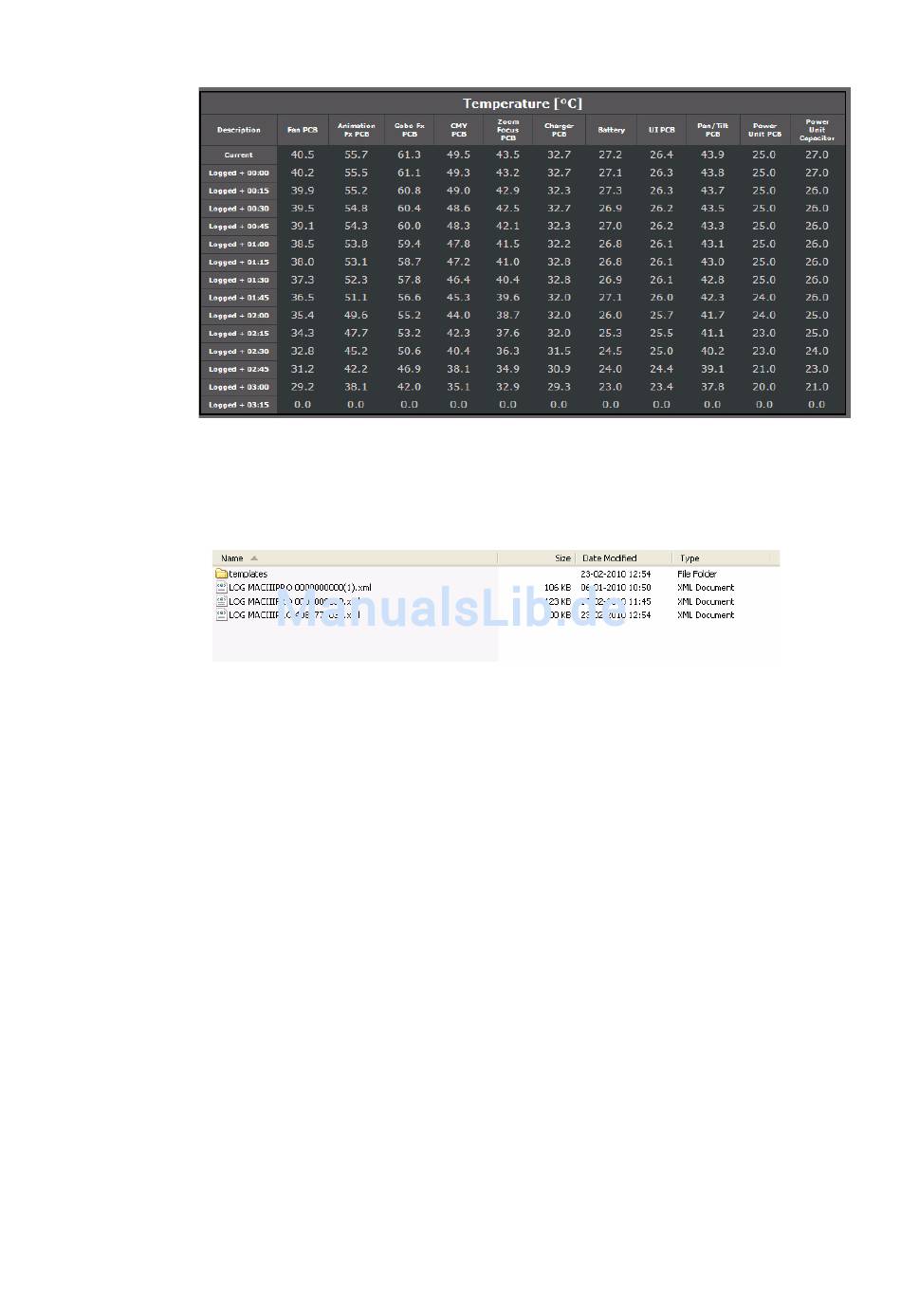

übernommen wurden. Der Temperaturverlauf wird in 15 min-Intervallen dargestellt. Bei Bedarf können
Sie die Daten z.B. nach Microsoft Excel exportieren.
Verwendung von XML Berichten
Der XML Bericht kann archiviert und verschickt werden. Dazu müssen Sie das Verzeichnis templates mit
den Dateien MACIII_EventLog.css und MACIII_EventLog.xsl im selben Verzeichnis wie den XML Bericht
speichern, damit der Browser die Daten korrekt darstellen kann:
Komprimieren Sie das Verzeichnis EVENT LOGS MAC III SERIES vor dem Archivieren oder Versenden,
damit das Verzeichnis templates richtig zugeordnet wird.
Kalibrieren
Die Menüs CALIBRATION und ADJUSTMENT ermöglichen die Definition von Offset-Werten relativ zum
mechanischen Anschlag oder der Grundposition eines Effektes. Sie können damit verschiedene Geräte
optisch angleichen. Die Geräte werden im Werk kalibriert, eine erneute Kalibrierung ist nur erforderlich,
wenn das Gerät beim Transport starken Belastungen ausgesetzt wurde oder nach langer Nutzungsdauer
mechanischer Verschleiß den Effekt verändert.
Kalibrieren der Pan/Tilt-Sensoren
• Beim Öffnen des Menüs PAN/TILT SENSOR CALIBRATION werden Sie aufgefordert, den Kopf und den
Bügel in die Endpositionen zu bewegen. Kalibrierung von Pan und Tilt:
1. Drehen Sie den Bügel im Uhrzeigersinn (Gerät stehend, von oben betrachtet) bis zum Anschlag.
Halten Sie den Bügel in dieser Position fest.
2. Kippen Sie den Kopf in seine Endposition (die Frontlinse zeigt vom Display weg). Halten Sie den Kopf
in dieser Position fest.
3. Drücken Sie das Jogwheel, um die Positionen zu speichern. Im Display erscheint Saving...
Warnung!
Sobald Sie das Menü verlassen, fährt der Kopf in seine ursprüngliche Position.
4. Der Kopf muss sich frei bewegen können. Drücken Sie die Escape-Taste, um das Menü zu verlassen.
Der Kopf fährt in die Position, die er vor der Kalibrierung inne hatte.
34
MAC III Wash Bedienungsanleitung
