Montage der Netzbuchse
Gehäuse

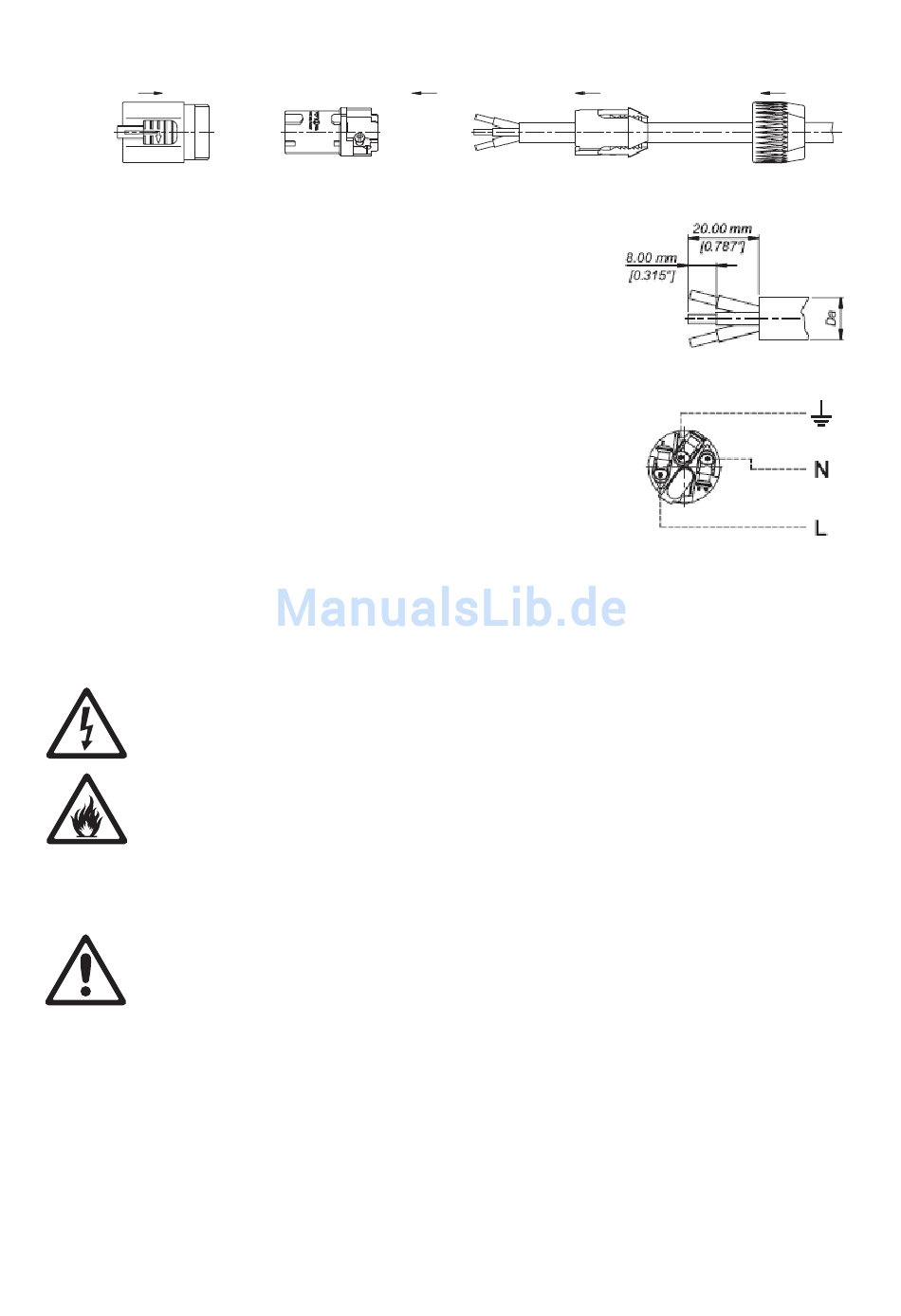

Montage der Powercon-Buchse:
1. Schieben Sie die Verschraubung auf das Kabel.
2. Schieben Sie die Zugentlastung auf das Kabel. Verwenden Sie die
weiße Zugentlastung für Kabel mit 5 - 10 mm Außendurchmesser,
die schwarze Zugentlastung für Kabel mit 10 - 15 mm
Außendurchmesser.
3. Entfernen Sie 20 mm des Kabelmantels (siehe Bild).
4. Isolieren Sie die Adern 8 mm ab.
5. Schieben Sie die Adern in die entsprechenden Anschlüsse (siehe
Table 1 oben) und ziehen Sie die Schrauben mit einem kleinen
Schlitzschraubendreher fest.
6. Schieben Sie den Einsatz in das Gehäuse. Der Einsatz läßt sich
nur in einer Position in das Gehäuse schieben.
7. Schieben Sie die Zugentlastung in das Gehäuse und ziehen Sie die
Verschraubung fest (ca. 2,5 Nm). Die Zugentlastung läßt sich nur in
einer Position in das Gehäuse schieben.
Abbildungen auf dieser Seite mit freundlicher Genehmigung der Neutrik AG.
Hauptsicherungen
WARNUNG! Ersetzen Sie defekte Sicherungen nur durch identische Sicherungen.
WARNUNG! Das Gerät ist zweifach abgesichert.
Der MAC 350 Entour wird durch zwei träge 10A-Sicherungen, die sich in den Sicherungshaltern neben dem
Netzanschluss befinden, abgesichert. Nähere Informationen zum Ersetzen der Sicherungen finden Sie im
Abschnitt "Ersetzen der Sicherung" auf Seite 29.
Einschalten des Gerätes
WARNUNG! Sie dürfen das Gerät nur mit der auf dem Typenschild angegebenen Netzspannung
versorgen.
Der MAC 350 Entour™ darf ab Werk mit Netzspannungen von 100-240 V nominal, 50/60 Hz, versorgt
werden.
Die Netzleitungen dürfen nicht beschädigt und müssen für die Leistungsaufnahme aller angechlossenen
Geräte ausgelegt sein.
Verbinden Sie das Gerät nur mit geerdeten Spannungsversorgungen.
Wichtig!
Schließen Sie den MAC 350 Entour™ nie an ein Dimmersystem an. Die dadurch entstehenden
Schäden sind nicht von der Garantie gedeckt.
10
Einsatz
MAC 350 Entour Bedienungsanleitung
