4.7.
EINBAUVARIANTE EINZELWOHNRAUM-
LÜFTUNGSGERÄT ICONVENT EVO MONO,
ICONVENT EVO DUO UND ABLUFTVENTILATOR
Hinweis:
Die dargestellte Einbauvariante gilt für innenliegende
Bäder ohne Fenster gemäß DIN 18017-3. Die Steuerung
ist nur mit der Steuerung ICVEC6 möglich.
1
+/-0%

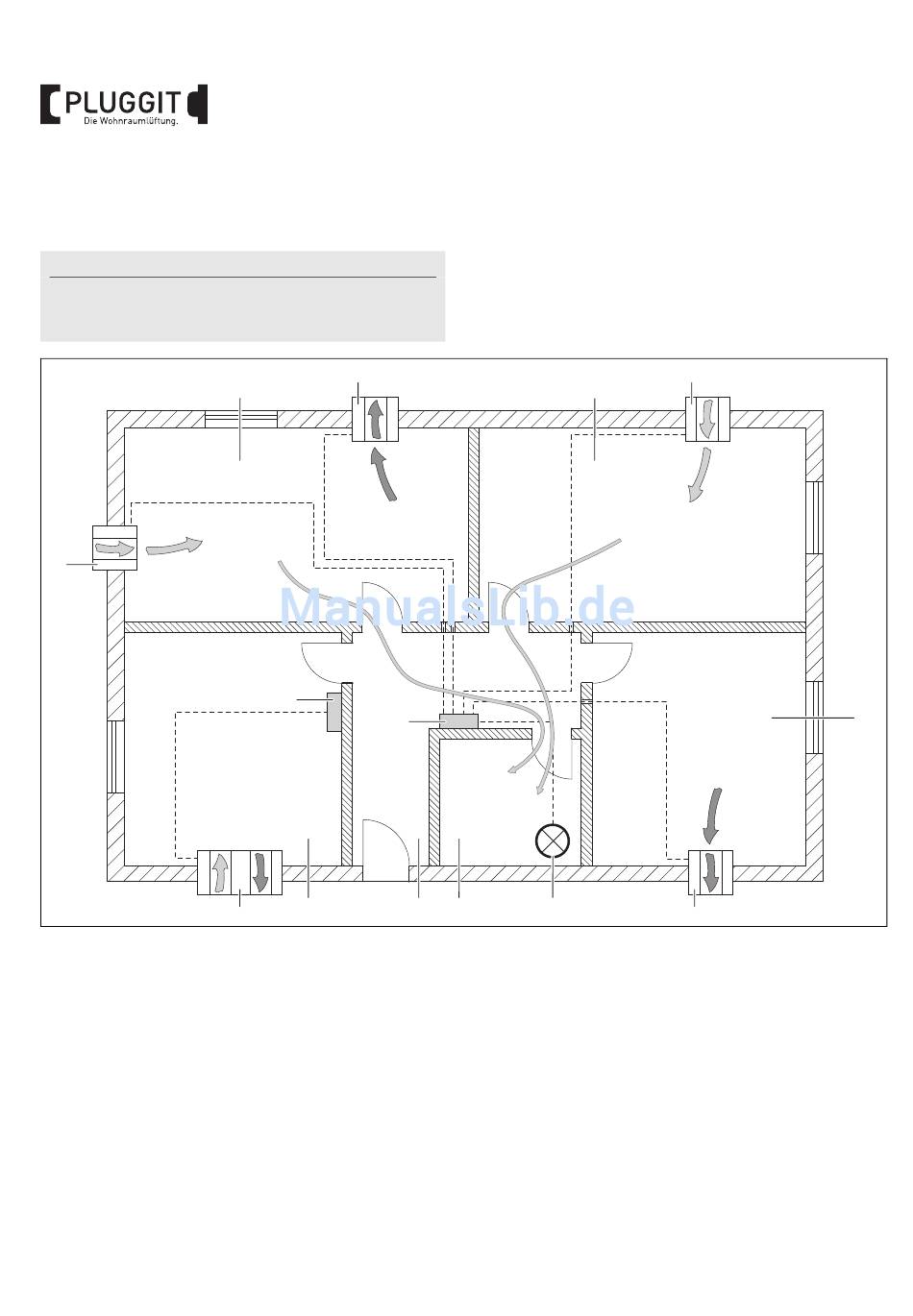

Beispielinstallation
1
Einzelwohnraumlüftungsgerät iconVent evo MONO
2
Einzelwohnraumlüftungsgerät iconVent evo DUO
3
Abluftventilator gemäß DIN 18017-3
4
Steuerung ICVEC6 für max. sechs Einschubhülsen
5
Zuluftraum, z.B. Wohn- und Esszimmer
6
Zuluftraum, z.B. Schlafzimmer
7
Zuluftraum, z.B. Gäste- oder Kinderzimmer
8
Abluftraum, z.B. Bad ohne Fenster
9
Abluftraum, z.B. Küche mit Fenster
10 Überströmbereich, z.B. Flur oder Diele
Die Einbauvariante mit Einzelwohnraumlüftungsgerät
iconVent evo MONO (1), iconVent evo DUO (2) und
Abluftventilator (3) erfolgt sinngemäß.
12
BIA Einzelwohnraumlüftungsgerät iconVent evo MONO und iconVent evo DUO
1
5
3
+30m /h
4
9
2
4
3
V
= 60m /h
AB
10
8
3
Beispiel:
Der Abluftventilator (3) ist ebenfalls auf die Steuerung (4) an-
geschlossen, die auch die Einzelwohnraumlüftungsgeräte (1)
für die Querlüftung ansteuert. Der Zuluftvolumenstrom der
Einzelwohnraumlüftungsgeräte (1) muss jeweils um
+30 m³/h höher eingestellt werden, sobald und solange der
Abluftventilator (3) läuft. Somit sind in der Summe die
60 m³/h Abluftvolumenstrom des Abluftventilators (3) aus-
geglichen und eine Wärmerückgewinnung sichergestellt.
Die Einzelwohnraumlüftungsgeräte iconVent evo MONO (1)
und iconVent evo DUO (2) können auf unterschiedliche Zu-
satzvolumenströme je nach Anzahl installierter Geräte ein-
gestellt werden.
Das Einzelwohnraumlüftungsgerät iconVent evo DUO (2) in
der Küche (9) läuft weiterhin in Balance.
1
6
3
+30m /h
1
7
M+P-26A-1108
