4.9. STEUERUNG EINSCHUBHÜLSEN
Die Einzelwohnraumlüftungsgeräte iconVent evo MONO
und iconVent evo DUO sowie der Abluftventilator werden
mit einer Steuerung ICVEC6 bzw. einer Steuerung ICVEC4
gesteuert.
Mit der Steuerung ICVEC6 können maximal sechs Ein-
schubhülsen gesteuert werden.
Mit der Steuerung ICVEC4 können maximal vier Einschub-
hülsen gesteuert werden.
Die Funktionsweise der Steuerung ICVEC4 erfolgt auf die
gleiche Weise wie die Steuerung ICVEC6.
Als Zuleitung für die Versorgungsspannung der
Steuerung ICVEC6 ist eine Mantelleitung 3 x 1,5 mm² bzw.
für die Steuerung ICVEC4 eine 2 x 1,5 mm² Mantelleitung zu
verwenden.
Als Steuerleitung für die Einzelwohnraumlüftungsgeräte
werden je nach Leitungslänge folgende Mantelleitungen
empfohlen:
• Leitungslänge 0-12 m: 3 x 0,25 mm²
• Leitungslänge 12-20 m: 3 x 0,6 mm²
• Leitungslänge 20-25 m: 3 x 0,8 mm²

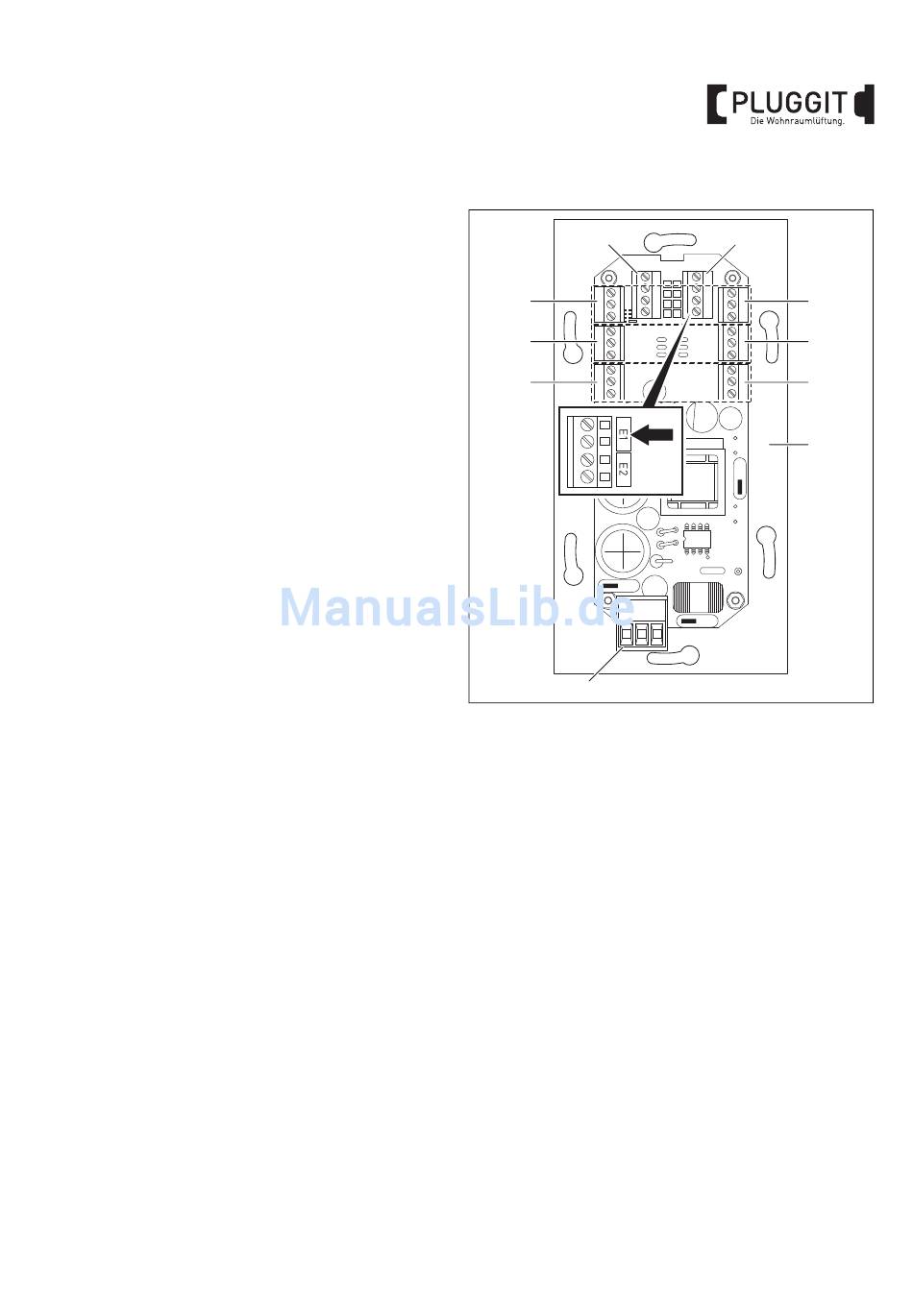

Steuerung ICVEC6
1
3
5
3x1,5mm
1 Steckverbinder Einschubhülse 1 (Zuluft)
2 Steckverbinder Einschubhülse 2 (Abluft)
3 Steckverbinder Einschubhülse 3 (Zuluft)
4 Steckverbinder Einschubhülse 4 (Abluft)
5 Steckverbinder Einschubhülse 5 (Zuluft)
6 Steckverbinder Einschubhülse 6 (Abluft)
7 Externer Eingang, potenzialfrei 0/10 V
Anschlusskontakt für Nachlaufrelais ICVC-NR (Pfeil)
8 Steuerung ICVEC6
9 Externer Eingang
Anschlusskontakt für Feuchte- oder CO
(RS485)
Die Steuerung ICVEC6 (8) verfügt über sechs
Steckverbinder (1-6) für den Anschluss der Einzelwohn-
raumlüftungsgeräte. Ein Abluftventilator kann am
Steckverbinder (7) angeschlossen werden. Des Weiteren
können am Steckverbinder (9) bis zu drei Feuchte- bzw.
CO -Fühler angeschlossen werden, siehe Seite 25.
2
Der Anschluss zweier Einzelwohnraumlüftungsgeräte
iconVent evo MONO oder einem iconVent evo DUO muss
immer an den horizontal gegenüberliegenden Steckverbin-
dern erfolgen.
Für die Einzelwohnraumlüftungsgeräte die immer paar-
weise in Ablufträumen, z.B. Küche, Bad und WC mit
Fenster, installiert sind, sollten immer die beiden oberen
Steckverbindern (1) und (2) verwendet werden.
BIA Einzelwohnraumlüftungsgerät iconVent evo MONO und iconVent evo DUO
9 7
2
2
4
6
8
M+P-26A-1349
-Fühler
