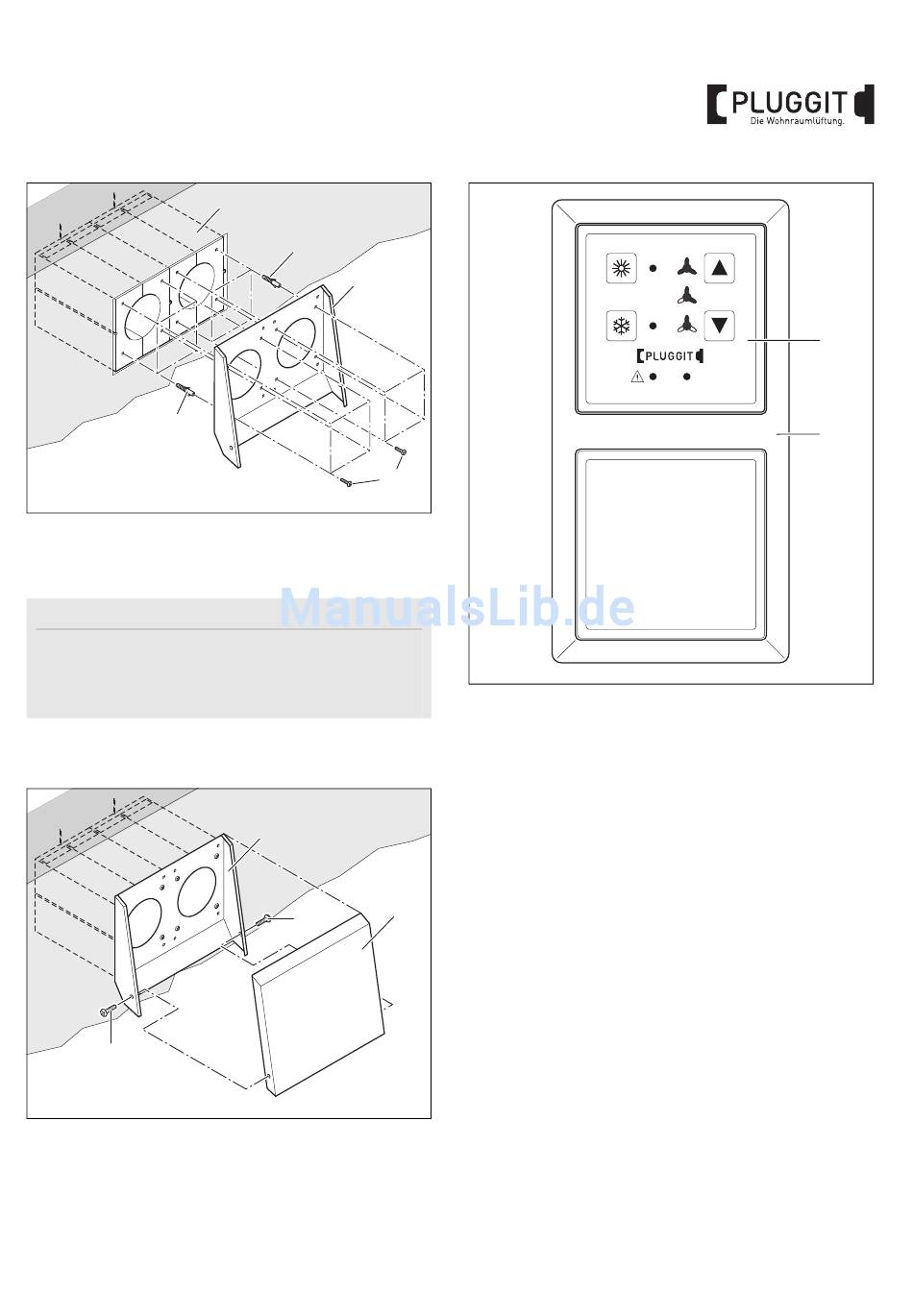

11. Bohrlöcher für Grundplatte (14) des
Außenwandgitters ICVEDWSGE wie dargestellt er-
stellen und Dübel (15) einsetzen.
Hinweis:
Bei Verbau der Einbausteine (7) die im Lieferumfang
enthaltenen Dämmstoffdübel und bei Verbau der
Einbauhülsen ICVH die im Lieferumfang enthaltenden
Universaldübel verwenden.
12. Grundplatte (14) des Außenwandgitters ICVEDWSGE mit
Schrauben (16) festschrauben.
17
13. Außenwandgitter ICVEDWSGE (15) auf Grundplatte (14)
aufstecken und mit Schrauben (17) aus dem Lieferum-
fang festschrauben.
7
15
14
16
M+P-26A-1706
14
15
17
M+P-26A-1707
14. Steuerung mit Bedieneinheit (18) in installierte Doppel-
Hohlwand-Unterputzdose (19) einbauen.
BIA Einzelwohnraumlüftungsgerät iconVent evo MONO und iconVent evo DUO
18
OFF
19
M+P-26A-1708
