4.4.
EINBAUVARIANTE
EINZELWOHNRAUMLÜFTUNGSGERÄT
ICONVENT EVO DUO
Hinweis:
Die dargestellte Einbauvariante gilt für Bäder mit integ-
riertem Fenster.
1
+5%

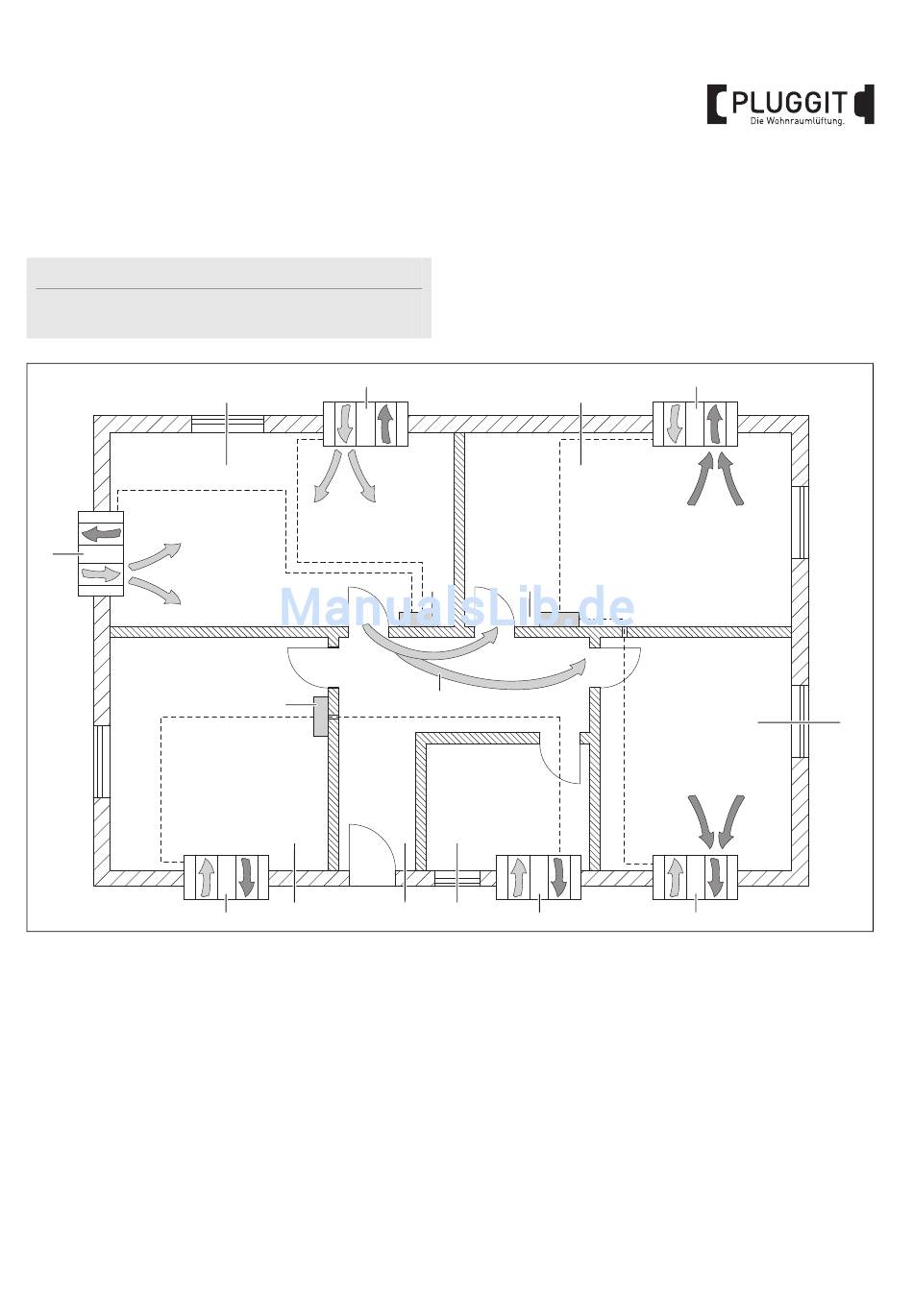

Beispielinstallation
1
Einzelwohnraumlüftungsgerät iconVent evo DUO
2
Steuerung ICVEC6 für max. sechs Einschubhülsen oder
Steuerung ICVEC4 für max. vier Einschubhülsen
3
Querlüftung
4
Zuluftraum, z.B. Wohn- und Esszimmer
5
Zuluftraum, z.B. Schlafzimmer
6
Zuluftraum, z.B. Gäste- oder Kinderzimmer
7
Abluftraum, z.B. Bad mit Fenster
8
Abluftraum, z.B. Küche mit Fenster
9
Überströmbereich, z.B. Flur oder Diele
1
4
+5%
2
+/-0%
8
1
2
2
3
+/-0%
9
7
1
BIA Einzelwohnraumlüftungsgerät iconVent evo MONO und iconVent evo DUO
1
5
+5%
+5%
1
6
M+P-26A-1105
