Steuerung ICVEC4
1 2 3 4 5 6 7 8 9 10
4
1
Steuerung ICVEC4
2
Steckverbinder Einschubhülse 1 (Abluft)
Steckverbinder Einschubhülse 2 (Abluft)
Anschlussklemme:
8 = 12 V
9 = PWM B
10 = GND
3
Steckverbinder Einschubhülse 3 (Zuluft)
Steckverbinder Einschubhülse 4 (Zuluft)
Anschlussklemme:
5 = 12 V
6 = PWM A
7 = GND
4
Externer Eingang
Anschlussklemme:
1 = RS485-A (Anschluss für Feuchte- oder CO
2 = RS485-B (Anschluss für Feuchte- oder CO
3 = 12 V Bus
4 = GND
5
Externer Eingang
Netzklemme
1 = L1
2 = N
3 = Anschlusskontakt für Abluftventilator
(muss phasengleich zu L1 sein)

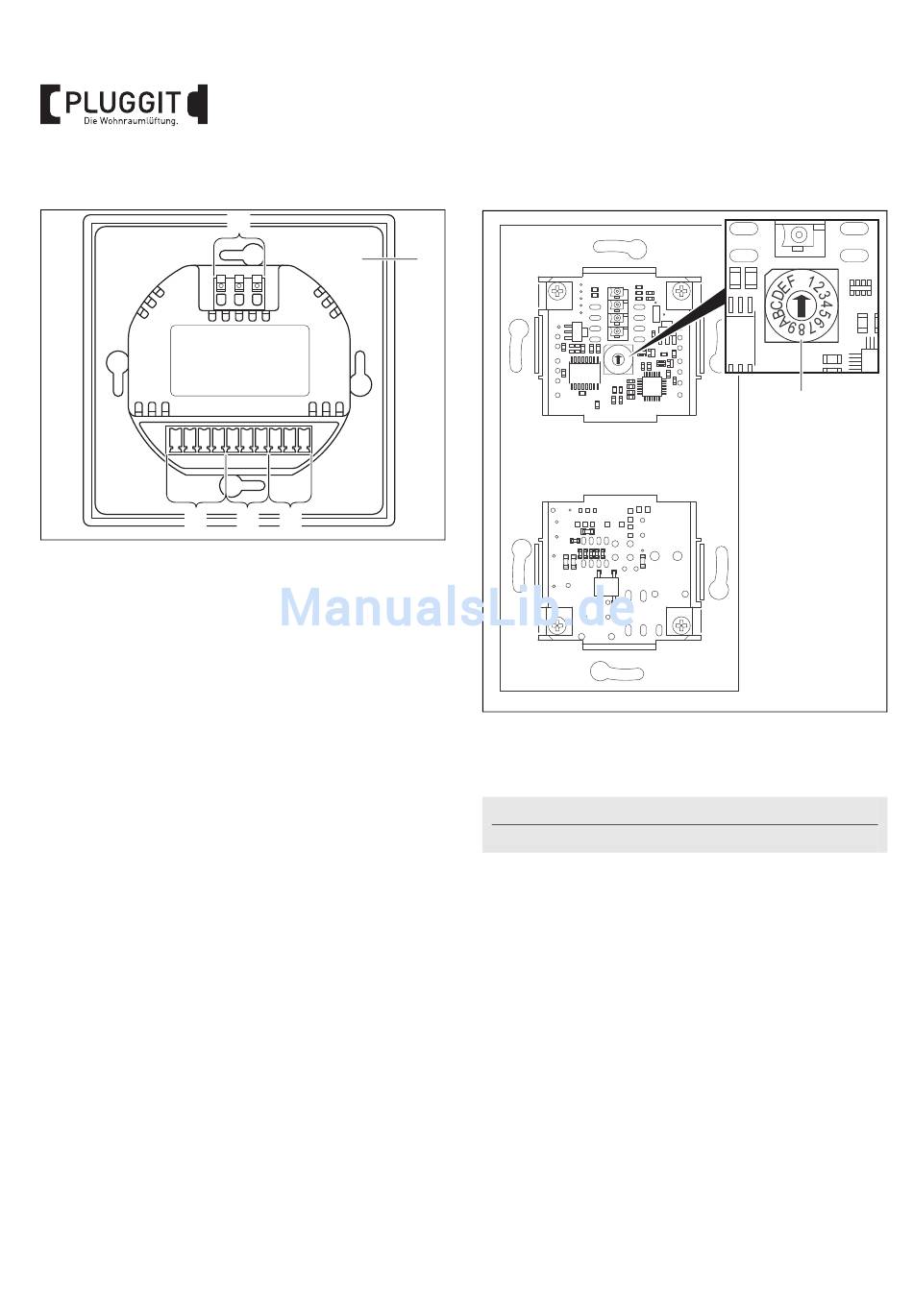

Die Steuerung ICVEC4 (1) verfügt über vier
Steckverbinder (2-3) für den Anschluss der Einzelwohn-
raumlüftungsgeräte.
Ein Abluftventilator kann am Steckverbinder (5) Position 3
angeschlossen werden.
Des Weiteren können am Steckverbinder (4) bis zu vier
Feuchte- bzw. CO
-Fühler angeschlossen werden, siehe
2
Seite 25. Der Typ des Sensors wird selbstständig erkannt
und daraufhin die passenden Schwellwerte verwendet. Für
jeden Sensortyp bestehen drei Schwellwerte.
16
BIA Einzelwohnraumlüftungsgerät iconVent evo MONO und iconVent evo DUO
5
1
2
3
3
2
M+P-26A-1699
-Fühler)
2
-Fühler)
2
4.9.1.
Einstellung Luftvolumenstrom Steuerung ICVEC6
1
Die Steuerung erfolgt über den Drehkodierschalter (10).
Je nach benötigtem Luftvolumenstrom können verschie-
dene Betriebsarten eingestellt werden, siehe ab Seite 17.
Hinweis:
Stufe C-F sind ohne Funktionsbelegung.
0
10
M+P-26A-1111
