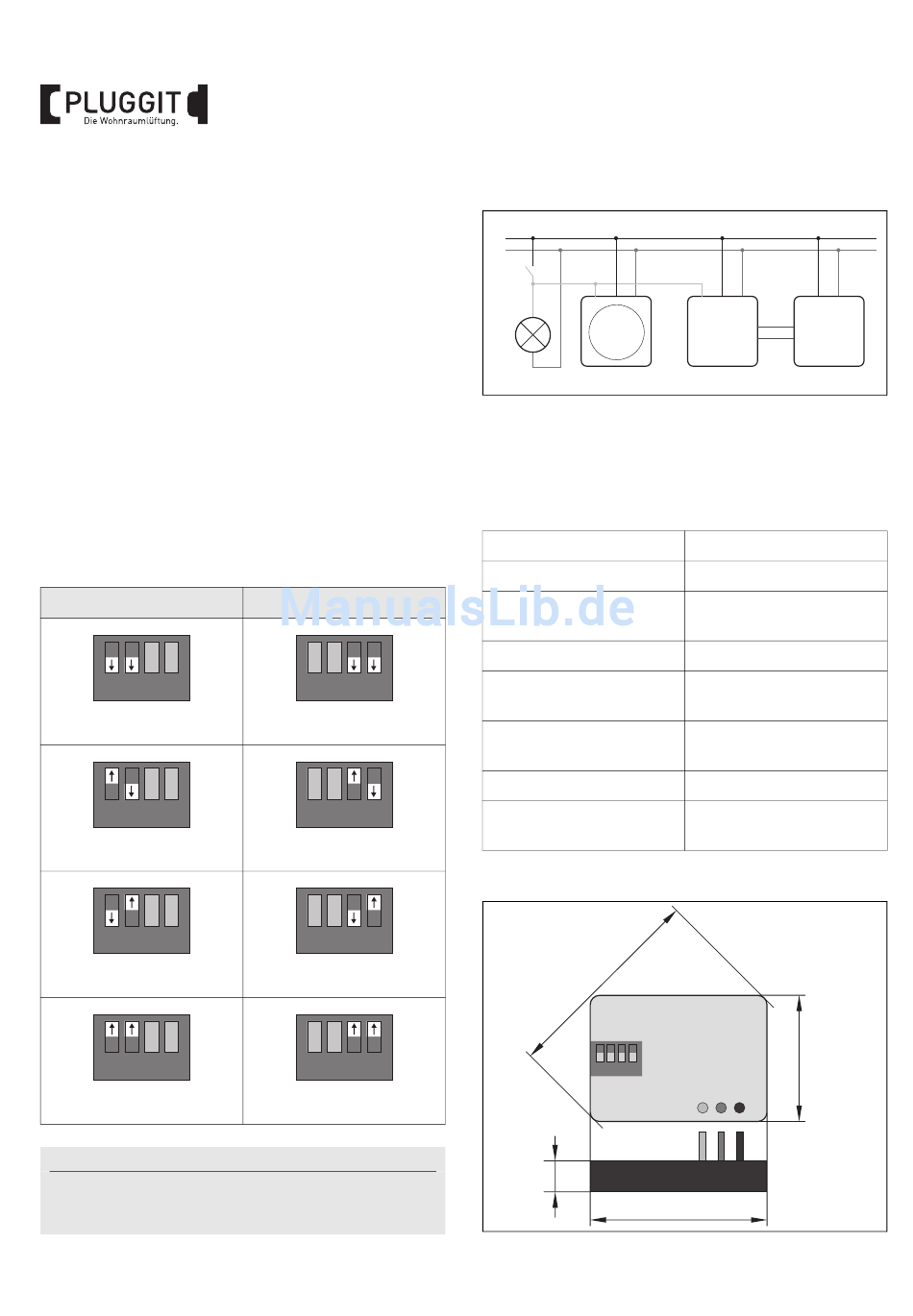

4.10. NACHLAUFRELAIS ICVC-NR
Das Nachlaufrelais ICVC-NR für die Steuerung ICVEC6 mit
Steuereingang und potenzialfreiem Halbleiterrelais-Aus-
gang wird in Verbindung mit einem bauseitigen Abluftventi-
lator verwendet.
Sobald der Steuereingang angesteuert wird (Raumbeleuch-
tung eingeschaltet) wird ein Timer für die Einschaltverzö-
gerung gestartet.
Nach Ablauf der Einschaltverzögerung schaltet das Aus-
gangsrelais durch und verbindet die beiden weißen An-
schlüsse vom Nachlaufrelais zum Einzelwohnraumlüf-
tungsgerät iconVent evo miteinander.
Nach Abfall des Steuersignals beginnt der Nachlauf. Sofern
während eines Nachlaufs der Eingang erneut angesteuert
wird, wird dieses erst dann beachtet, wenn die eingestellte
Einschaltverzögerung erreicht wird.
Abhängig von den Einstellungen des bauseitigen Abluftven-
tilators muss die Einschaltverzögerung und Nachlaufzeit im
Nachlaufrelais eingestellt werden.
Einschaltverzögerung
1 2 3 4
0 Sekunden
1 2 3 4
45 Sekunden
1 2 3 4
60 Sekunden
1 2 3 4
120 Sekunden
Hinweis:
Die an den Ausgang angelegte Spannung darf 8 V nicht
überschreiten. Das Nachlaufrelais möglichst nah bei
der Steuerung ICVEC6 installieren.
24
BIA Einzelwohnraumlüftungsgerät iconVent evo MONO und iconVent evo DUO
Nachlaufzeit
1 2 3 4
6 Minuten
1 2 3 4
10 Minuten
1 2 3 4
15 Minuten
1 2 3 4
21 Minuten
4.10.1. Anschlussplan
L
N
S
1
1
Abluftventilator (bauseits)
2
Nachlaufrelais ICVC-NR
3
Einzelwohnraumlüftungsgerät iconVent evo
4.10.2. Technische Daten
Versorgungsspannung
Betriebsspannungsbereich
Leistungsaufnahme
Standby bei 230 V AC
Eingangswiderstand
Maximal zulässige Schalt-
spannung am Ausgang
Maximal zulässiger Last-
strom am Ausgang
Ausgangswiderstand
Anschlüsse Leitungen
4.10.3. Abmessungen
58.5
1 2 3 4
11.0
2
3
M+P-26A-1244
230 V AC
195-265 V AC
330 mW
Ω
180 k
8 V
100 mA
Ω
30
5 x LiY 0,5 mm² (Litzen)
100 m Länge
35.0
49.0
M+P-26A-1245
