4.2.3 Ausbauen des Rückschlagventils
1. Die Seitenabdeckung (Pos. 8) und die Klammer (Pos. 7) entfernen.
2. Den Druckstutzen mit dem Rückschlagventil (Pos. 6) aus dem Gehäuse (Pos. 5) ziehen.
Prüfen, ob der Ventilsitz unbeschädigt ist.
Hinweis
4.2.4 Einbauen des Rückschlagventils
1. Schmiermittel auf den O-Ring auftragen. Siehe Abb. 2.

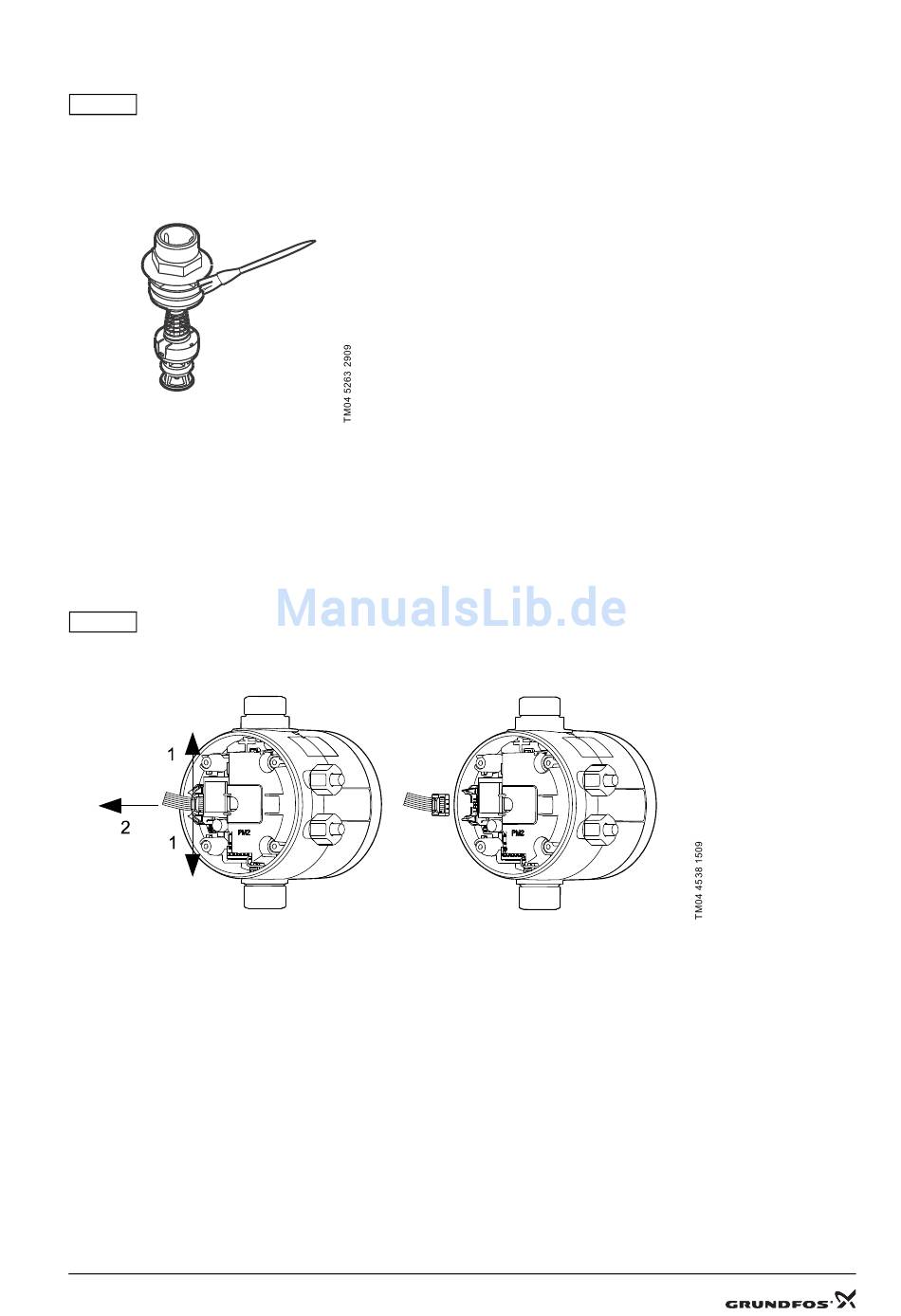

Abb. 2 Bestreichen des O-Rings mit Schmiermittel
2. Den Druckstutzen mit dem Rückschlagventil (Pos. 6) zurück in seine Position im Gehäuse (Pos. 5) drücken.
3. Die Klammer (Pos. 7) und die Seitenabdeckung (Pos. 8) einsetzen.

4.3 PM 2

4.3.1 Ausbauen der Elektronikeinheit
1. Die Schrauben (Pos. 1) entfernen und die vordere Abdeckung (Pos. 2) abnehmen.
An der vorderen Abdeckung nicht mit Gewalt ziehen, weil nach dem Abnehmen zuerst das
Achtung
Flachkabel abgezogen werden muss.
2. Das Flachkabel aus der Buchse in der Elektronikeinheit (Pos. 4) herausziehen.
Abb. 3 Abziehen des Flachkabels
3. Die Abdeckung für das Klemmenbrett (Pos. 3) abnehmen.
4. Die Kabel (Pos. 9 und 10) an den Klemmen der Elektronikeinheit (Pos. 4) abklemmen.
5. Die Mutter der Kabeleinführungen (Pos. 11) losschrauben und die Kabel (Pos. 9 und 10) aus der Kabelver-
schraubung herausziehen.
6. Den Sensorstecker (Pos. 13) abziehen.
