Grundfos PM 1 Serviceanleitung Seite 7

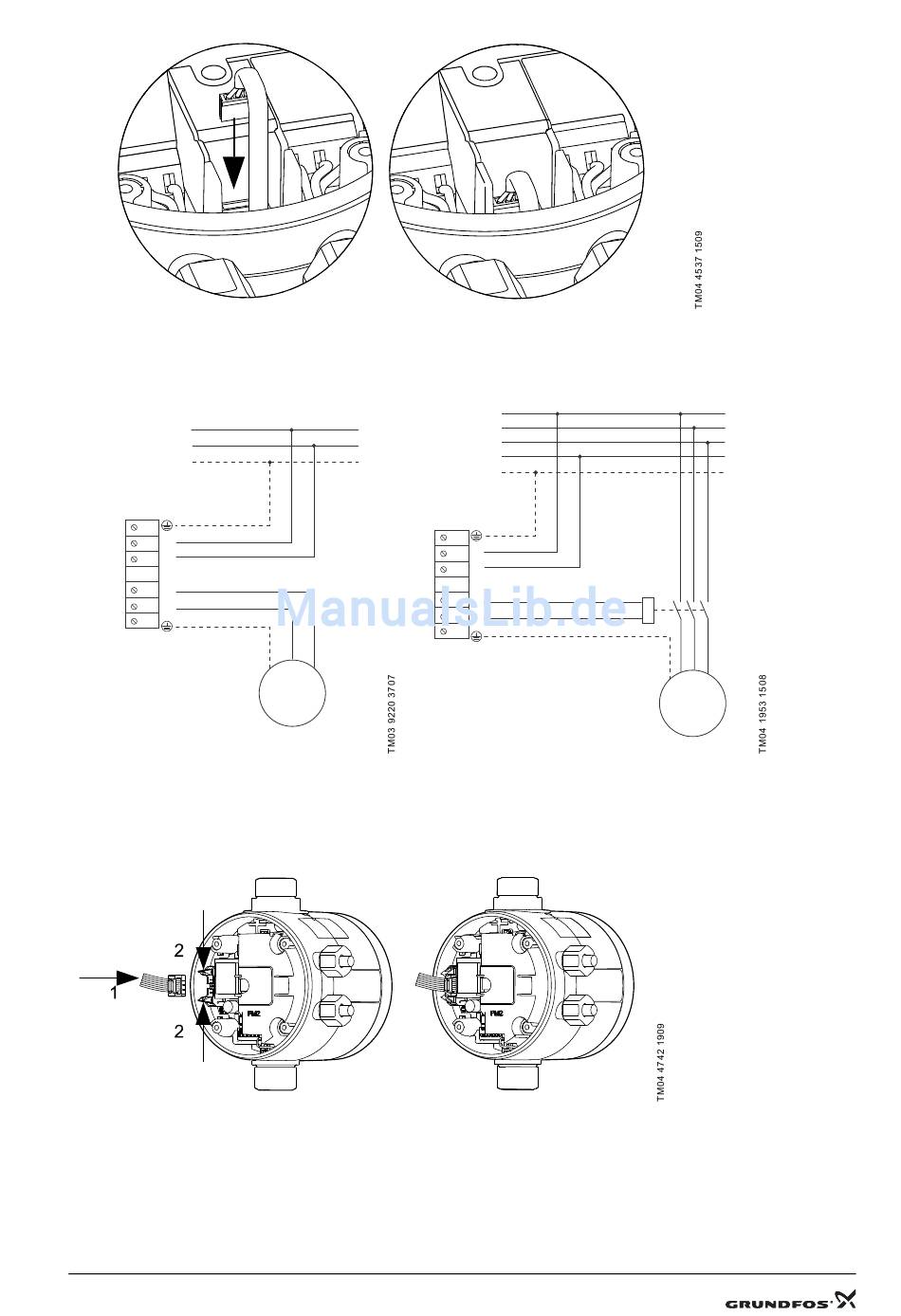

Abb. 6 Einsetzen des Sensorsteckers
3. Die Kabel (Pos. 9 und 10) durch die Kabeleinführungen (Pos. 11) ziehen und die Kabelverschraubung
festziehen.
L1
N
PE
1x115/230 V
50/60 Hz, PE
6
5 L1
IN
N
4
3
U
2
V
OUT
1
Abb. 7 Anschließen der Kabel von einphasigen und dreiphasigen Motoren
4. Die Kabel (Pos. 9 und 10) an die Klemmen der Elektronikeinheit (Pos. 4) anschließen.
5. Die Abdeckung für das Klemmenbrett (Pos. 3) einsetzen.
6. Das Flachkabel in die dafür vorgesehene Buchse der Elektronikeinheit (Pos. 4) stecken.
Abb. 8 Einstecken des Flachkabels
7. Die vordere Abdeckung (Pos. 2) aufsetzen und die Schrauben (Pos. 1) über Kreuz festziehen.
1x230 V
50/60 Hz, PE
IN
OUT
M
1~
7 / 17
L1
L2
L3
N
PE
6
L1
5
N
4
3
U
2
V
1
M
3~
