4.3.3 Ausbauen des Sensors

1. Zunächst die Schritte aus Abschnitt
2. Den Sensorstecker (Pos. 13) abziehen.
3. Darauf achten, wie der Sensor eingebaut ist.

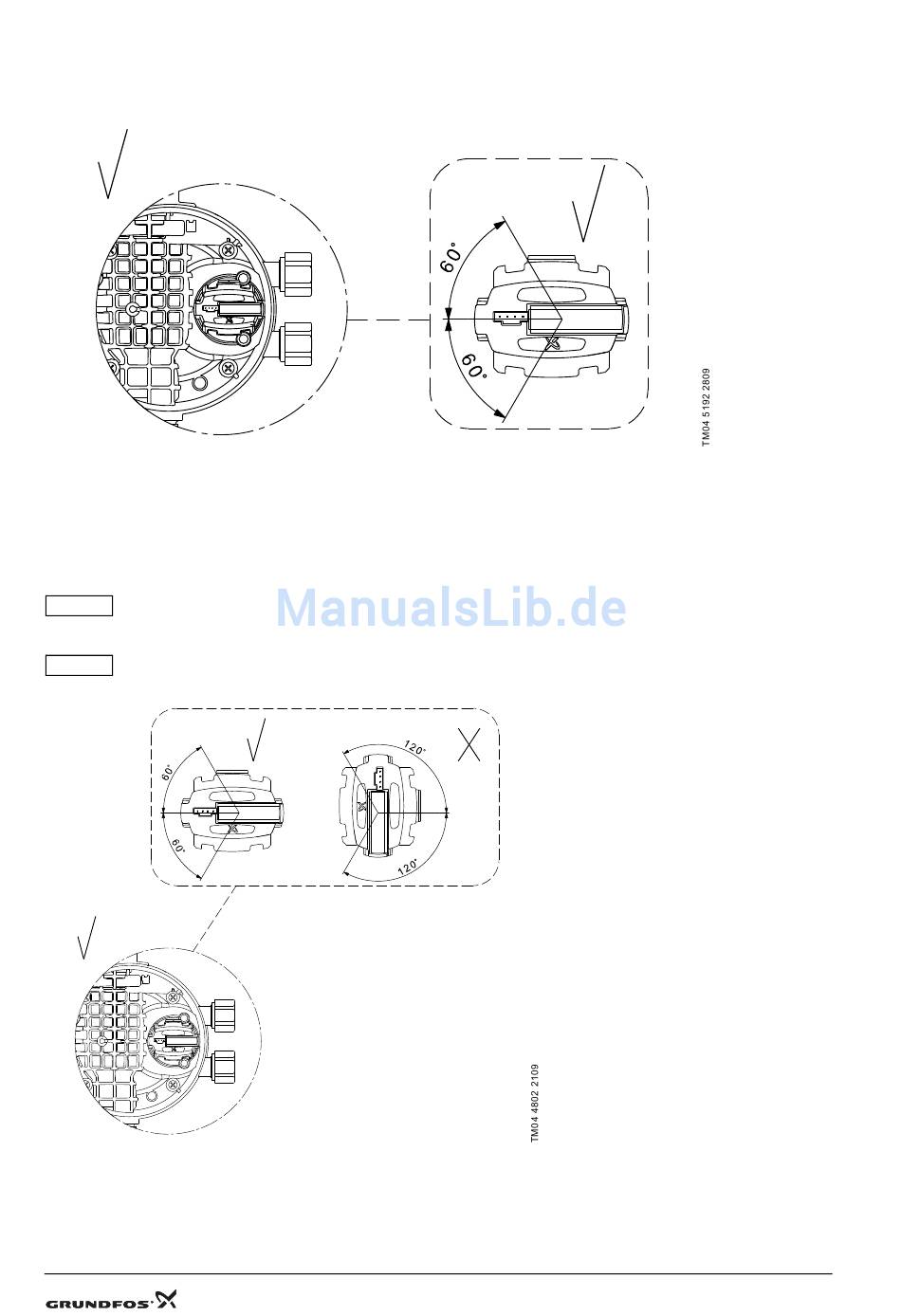

Abb. 9 Korrekte Anordnung des Sensors
4. Den Sensor (Pos. 12) gegen den Uhrzeigersinn drehen, bis er sich herausnehmen lässt.

4.3.4 Einsetzen des Sensors

1. Den Sensor (Pos. 12) einsetzen und festschrauben. Siehe Abb. 10. Die richtige Anordnung des Sensors
anhand Abb. 9 und Schritt
Befindet sich der Sensor nicht in dem zulässigen Bereich, kann er entweder weiter einge-
schraubt werden oder das Gewinde ist beschädigt. Ist das Gewinde beschädigt, muss die
Achtung
Drucksteuereinheit komplett ausgetauscht werden.
Nach dem Einschrauben des Sensors darf dieser nicht mehr entgegen dem Uhrzeigersinn
Hinweis
gedreht werden.
Abb. 10 Korrekte Position des Sensors
2. Den Sensorstecker (Pos. 13) in den Sensor (Pos. 12) einstecken.
3. Für den weiteren Zusammenbau mit den Schritten aus Abschnitt
fortfahren.

4.3.1 Ausbauen der Elektronikeinheit

3. im Abschnitt 4.3.3 Ausbauen des Sensors
8 / 17
durchführen.
überprüfen.

4.3.2 Einbauen der Elektronikeinheit
