Danfoss Serie VLT 2800 Kurzinstallationsanleitung Seite 52

Beschreibung der Auswahl:

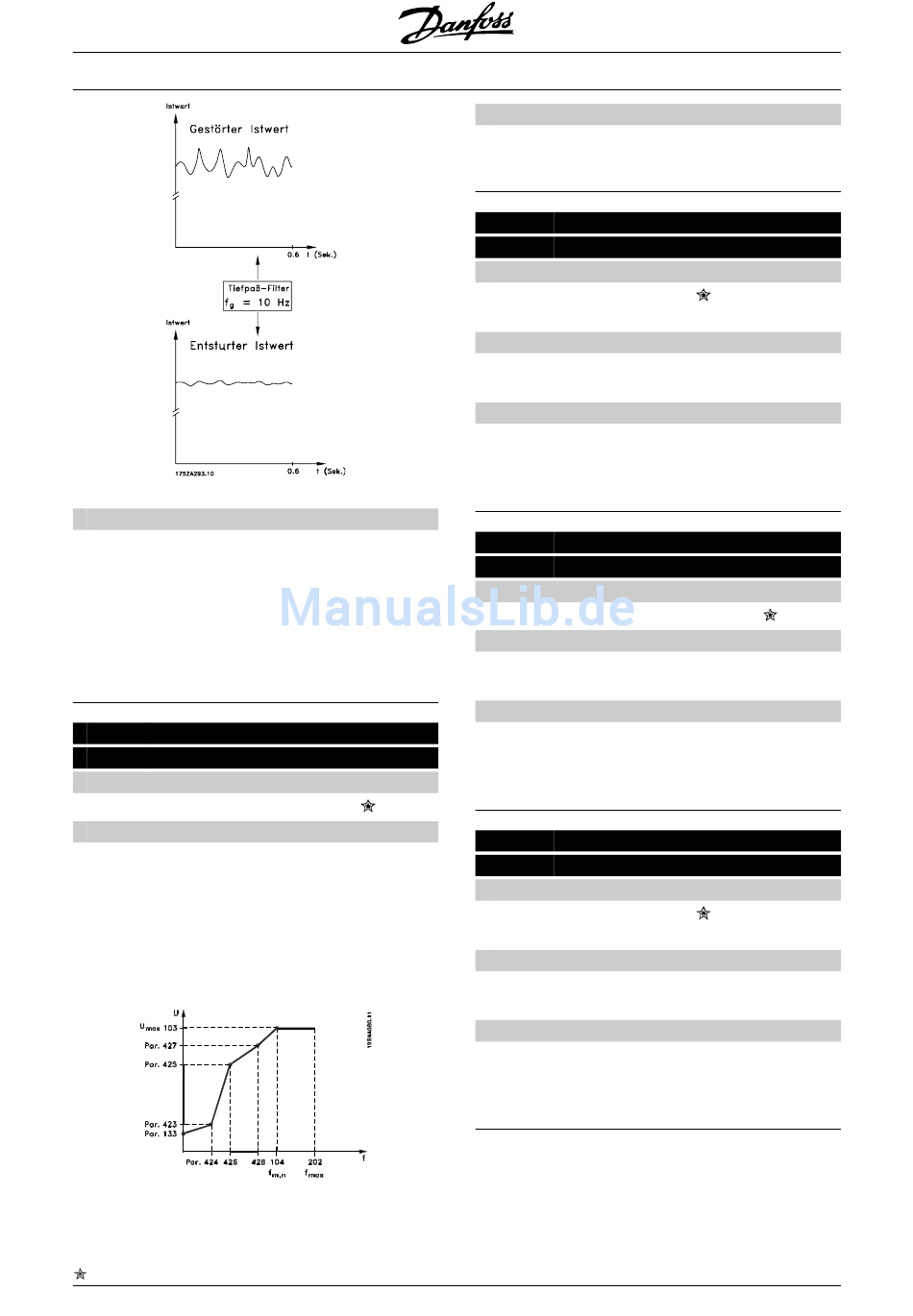

Wird eine Zeitkonstante (t) von 100 ms programmiert,
so ist die Eckfrequenz des Tiefpaßfilters 1/0,1 = 10
RAD/s entsprechend (10 / 2 x π) = 1,6 Hz. Der Pro-
zeßregler wird daher nur ein Istwertsignal regeln, das
sich mit einer Frequenz von weniger als 1,6 Hz ändert.
Ändert sich das Istwertsignal um mehr als 1,6 Hz, so
wird es durch das Tiefpaßfilter gedämpft.
423 U1 Spannung
(U1 Spannung)
Wert:
0,0 - 999,0 V
Funktion:
Die Parameter 423-428 werden benutzt, wenn in Pa-
rameter 101 Drehmomentkennlinie die Auswahl Spe-
zial Motor Modus [8] erfolgte. Auf der Basis von vier
definierbaren Spannungen und drei Frequenzen kann
eine U/f-Kennlinie festgelegt werden. Die Spannung
bei 0 Hz wird in Parameter 133 Startspannung einge-
stellt.
= Werkseinstellung, () = Displaytext, [] = bei Kommunikation über serielle Schnittstelle benutzter Wert
52
Beschreibung der Auswahl:
Ausgangsspannung (U1) für die erste Ausgangsfre-
quen z (F1), Parameter 424 F1 Frequenz einstellen.
424
Wert:
0,0 - Par. 426 F2 Fre-
quenz
Funktion:
Siehe Parameter 423 U1 Spannung .
Beschreibung der Auswahl:
Ausgangsfrequenz (F1) passend für die erste Aus-
gangsspannung (U1), Parameter 423 U1 Spannung
einstellen.
425
Wert:
0,0 - 999,0 V
Funktion:
Siehe Parameter 423 U1 Spannung.
Beschreibung der Auswahl:
Ausgangsspannung (U2) passend für die zweite Aus-
gangsfrequenz (F2), Parameter 426 F2 Frequenzein-
stellen.
Par. 103
426
Wert:
Par. 424 F1-Frequenz -
Par. 428 F3-Frequenz
Funktion:
Siehe Parameter 423 U1-Spannung.
Beschreibung der Auswahl:
Ausgangsfrequenz (F2) passend für die zweite Aus-
gangsspannung (U2), Parameter 425 U2-Spannung,
einstellen.
®
MG.27.A2.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss.
Serie VLT® 2800
F1 Frequenz
(F1-FREQUENZ)
Par. 104 Motorfre-
U2 Spannung
(U2-SPANNUNG)
F2-Frequenz
(F2-FREQUENZ)
Par. 104 Motorfre-
quenz
Par. 103
quenz
